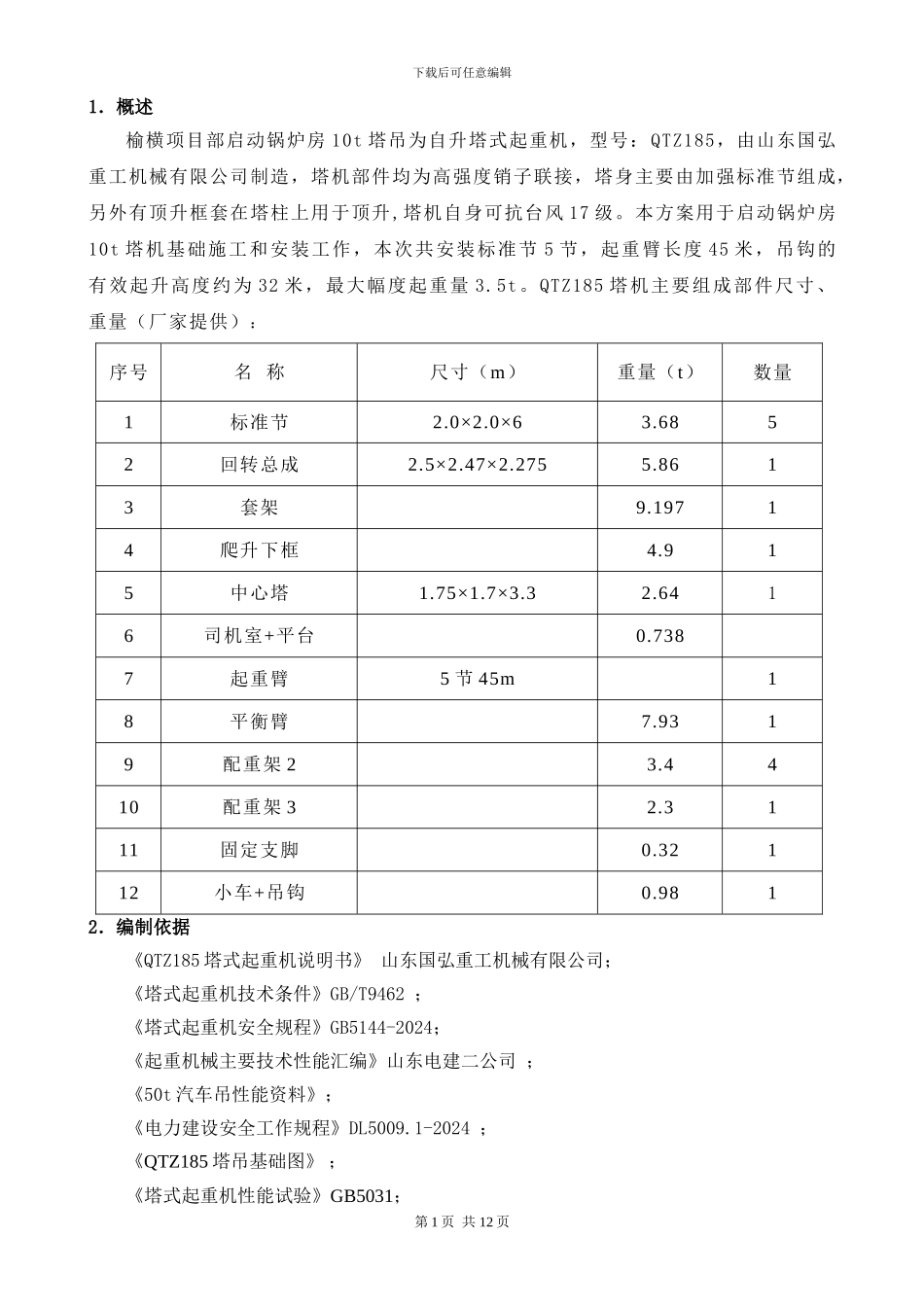

下载后可任意编辑1．概述榆横项目部启动锅炉房 10t 塔吊为自升塔式起重机，型号：QTZ185，由山东国弘重工机械有限公司制造，塔机部件均为高强度销子联接，塔身主要由加强标准节组成，另外有顶升框套在塔柱上用于顶升,塔机自身可抗台风 17 级。本方案用于启动锅炉房10t 塔机基础施工和安装工作，本次共安装标准节 5 节，起重臂长度 45 米，吊钩的有效起升高度约为 32 米，最大幅度起重量 3.5t。QTZ185 塔机主要组成部件尺寸、重量（厂家提供）：序号名 称尺寸（m）重量（t）数量1标准节2.0×2.0×63.6852回转总成2.5×2.47×2.2755.8613套架9.19714爬升下框4.915中心塔1.75×1.7×3.32.6416司机室+平台0.7387起重臂5 节 45m18平衡臂7.9319配重架 23.4410配重架 32.3111固定支脚0.32112小车+吊钩0.9812．编制依据《QTZ185 塔式起重机说明书》 山东国弘重工机械有限公司；《塔式起重机技术条件》GB/T9462 ；《塔式起重机安全规程》GB5144-2024；《起重机械主要技术性能汇编》山东电建二公司 ；《50t 汽车吊性能资料》；《电力建设安全工作规程》DL5009.1-2024 ；《QTZ185 塔吊基础图》 ；《塔式起重机性能试验》GB5031；第 1 页 共 12 页下载后可任意编辑《建筑机械使用安全技术规程》JGJ33;榆横项目部现场施工情况。3．施工劳力组织 （一） 劳力组织项目负责人王 猛技术负责：赵英俊 安全监督员王瑞光施工负责人张爱民50t 汽车吊司机刘瑞起 重 工5 人汽车吊指挥邵建波检 修 工2 人机械操作工2 人//安装管理、作业人员分工项目负责王 猛电工韩国强安全监督王瑞光液压操作李智勇施工负责张爱民安装张鑫、邵建波技术负责人赵英俊安装梁延年吊装总指挥张爱民塔机操作柏学庆4、工器具及材料4.1 主要施工工器具、材料序号名 称规 格数 量1焊机≧400A1 台2氧气、乙炔气割工具1 套3千斤顶16T、10T各 2 只4手拉葫芦1T、2.5T、5T各 1 个5活动扳手10″、12″、15″各 2 把6呆扳手502 把7内六角扳手3～191 套8大锤12 磅、20 磅各 1 把9手锤2 把10吊装钢丝绳φ24、φ12等长 4 根11卸扣和钢丝绳相匹配10 只12安装随机工具1 套第 2 页 共 12 页下载后可任意编辑13对讲机2 对14卡簧钳2 把15冲子2 把16电工用具1 套17铁丝8#50Kg18试吊用重物12.5t19道木30 条20棉纱5kg21ф16 尼龙绳50m22移动电源1 部4.2 安全防护用品安全带 10 条 防坠器 2 个 警戒绳 300m 劳保手套 20 副...
