喷射砼锚板护坡施工方案VIP免费

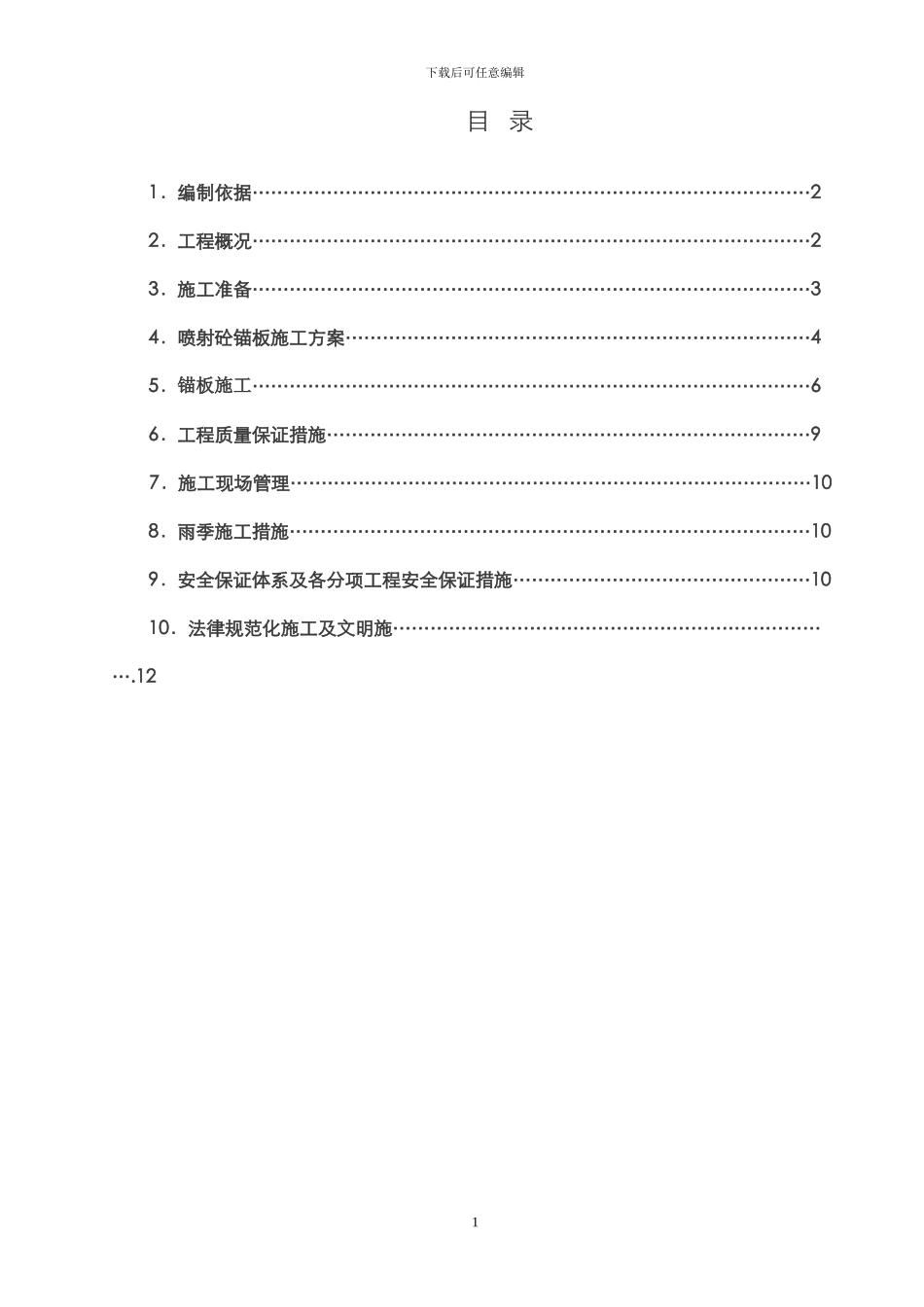

下载后可任意编辑目 录1．编制依据………………………………………………………………………………22．工程概况………………………………………………………………………………23．施工准备………………………………………………………………………………34．喷射砼锚板施工方案…………………………………………………………………45．锚板施工………………………………………………………………………………66．工程质量保证措施……………………………………………………………………97．施工现场管理…………………………………………………………………………108．雨季施工措施…………………………………………………………………………109．安全保证体系及各分项工程安全保证措施…………………………………………1010．法律规范化施工及文明施……………………………………………………………….121下载后可任意编辑锚杆高边坡施工方案1. 编制依据1.1 重庆市合川区南城水岸护岸工程施工图及施工组织设计；1.2《建筑边坡支护技术法律规范》（GB50330-2024）；1.3《铁路路基支挡结构设计法律规范》（TB 10025-2024）； 1.4《锚杆喷射混凝土支护技术法律规范》GB 50086-2001；1.5《建筑边坡工程施工质量验收法律规范》DBJ/T50-100-2024。2. 工程概况2.1 工程概述2.1.1 工程地形地质条件2下载后可任意编辑1、本工程根据坡岸地质情况和地形地貌采纳现浇钢筋混凝土锚板支护、桩板式挡墙相结合的分段治理方案。2、按业主要求，护岸工程自标高 193 起，按十年一遇洪水位进行考虑。3、拟建场地位于合川区涪江一桥与二桥之间，南津街道南城水岸小区与涪江之间，长约 950m，属于涪江的二级阶地。地形由南向北大致可以分为两级平台。一级平台目前多为住宅区，其高程为 213.00～227.00m，地形坡角多为 5～25°，局部达到 35°；二级平台高程为 187.00～215.00m，紧靠涪江。平台之间多以悬崖相接。据前期勘察资料可知：本地段涪江的河床标高大致为 187.00m 左右。2.1.2 设计内容喷射砼锚板护坡，边坡设计为：坡度清理平顺，锚杆采纳 Ф22HRB335 级钢筋，长度为 5.5~10m，锚杆间距为 2.0*2.0m，锚杆与坡面呈 150倾角。锚杆锚头采纳 900直弯与锚板钢筋网片及肋柱、基础梁及压顶梁焊接连接。锚孔为 Φ90 及 Φ110 两种，Φ90 孔内锚杆为 1Ф22，Ф110 孔内锚杆为 2Ф22；锚孔内注浆为 M30 水泥砂浆。锚板为Ф8@200 双向...
