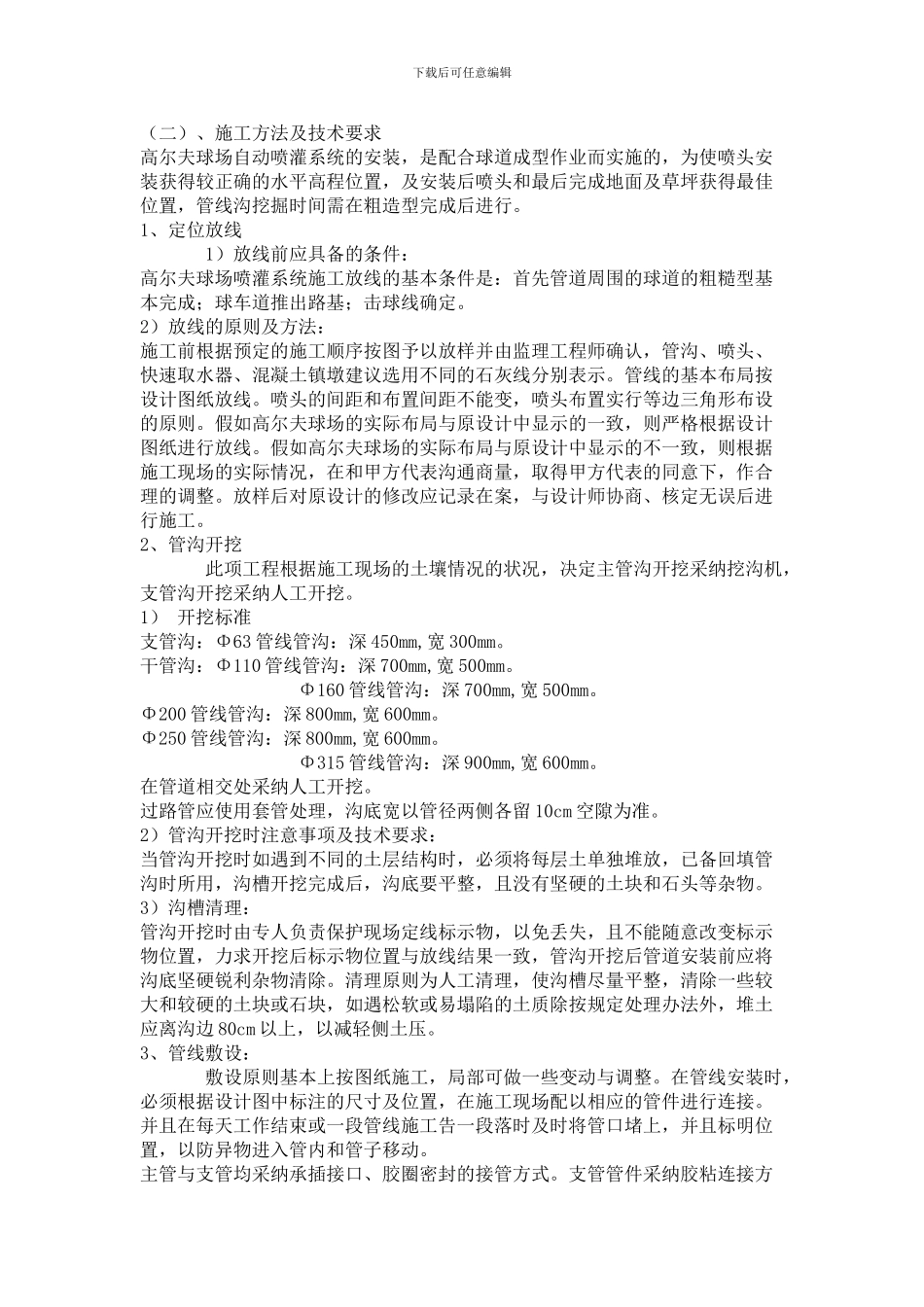

下载后可任意编辑（二）、施工方法及技术要求 高尔夫球场自动喷灌系统的安装，是配合球道成型作业而实施的，为使喷头安装获得较正确的水平高程位置，及安装后喷头和最后完成地面及草坪获得最佳位置，管线沟挖掘时间需在粗造型完成后进行。 1、定位放线 1）放线前应具备的条件： 高尔夫球场喷灌系统施工放线的基本条件是：首先管道周围的球道的粗糙型基本完成；球车道推出路基；击球线确定。 2）放线的原则及方法： 施工前根据预定的施工顺序按图予以放样并由监理工程师确认，管沟、喷头、快速取水器、混凝土镇墩建议选用不同的石灰线分别表示。管线的基本布局按设计图纸放线。喷头的间距和布置间距不能变，喷头布置实行等边三角形布设的原则。假如高尔夫球场的实际布局与原设计中显示的一致，则严格根据设计图纸进行放线。假如高尔夫球场的实际布局与原设计中显示的不一致，则根据施工现场的实际情况，在和甲方代表沟通商量，取得甲方代表的同意下，作合理的调整。放样后对原设计的修改应记录在案，与设计师协商、核定无误后进行施工。 2、管沟开挖 此项工程根据施工现场的土壤情况的状况，决定主管沟开挖采纳挖沟机，支管沟开挖采纳人工开挖。 1） 开挖标准 支管沟：Φ63 管线管沟：深 450mm,宽 300mm。 干管沟：Φ110 管线管沟：深 700mm,宽 500mm。 Φ160 管线管沟：深 700mm,宽 500mm。 Φ200 管线管沟：深 800mm,宽 600mm。 Φ250 管线管沟：深 800mm,宽 600mm。 Φ315 管线管沟：深 900mm,宽 600mm。 在管道相交处采纳人工开挖。 过路管应使用套管处理，沟底宽以管径两侧各留 10cm 空隙为准。 2）管沟开挖时注意事项及技术要求： 当管沟开挖时如遇到不同的土层结构时，必须将每层土单独堆放，已备回填管沟时所用，沟槽开挖完成后，沟底要平整，且没有坚硬的土块和石头等杂物。 3）沟槽清理： 管沟开挖时由专人负责保护现场定线标示物，以免丢失，且不能随意改变标示物位置，力求开挖后标示物位置与放线结果一致，管沟开挖后管道安装前应将沟底坚硬锐利杂物清除。清理原则为人工清理，使沟槽尽量平整，清除一些较大和较硬的土块或石块，如遇松软或易塌陷的土质除按规定处理办法外，堆土应离沟边 80cm 以上，以减轻侧土压。 3、管线敷设： 敷设原则基本上按图纸施工，局部可做一些变动与调整。在管线安装时，必须根据设计图中标注的尺寸及位置，在施工现场配以相应的管件进行连接。并且在每天工...
