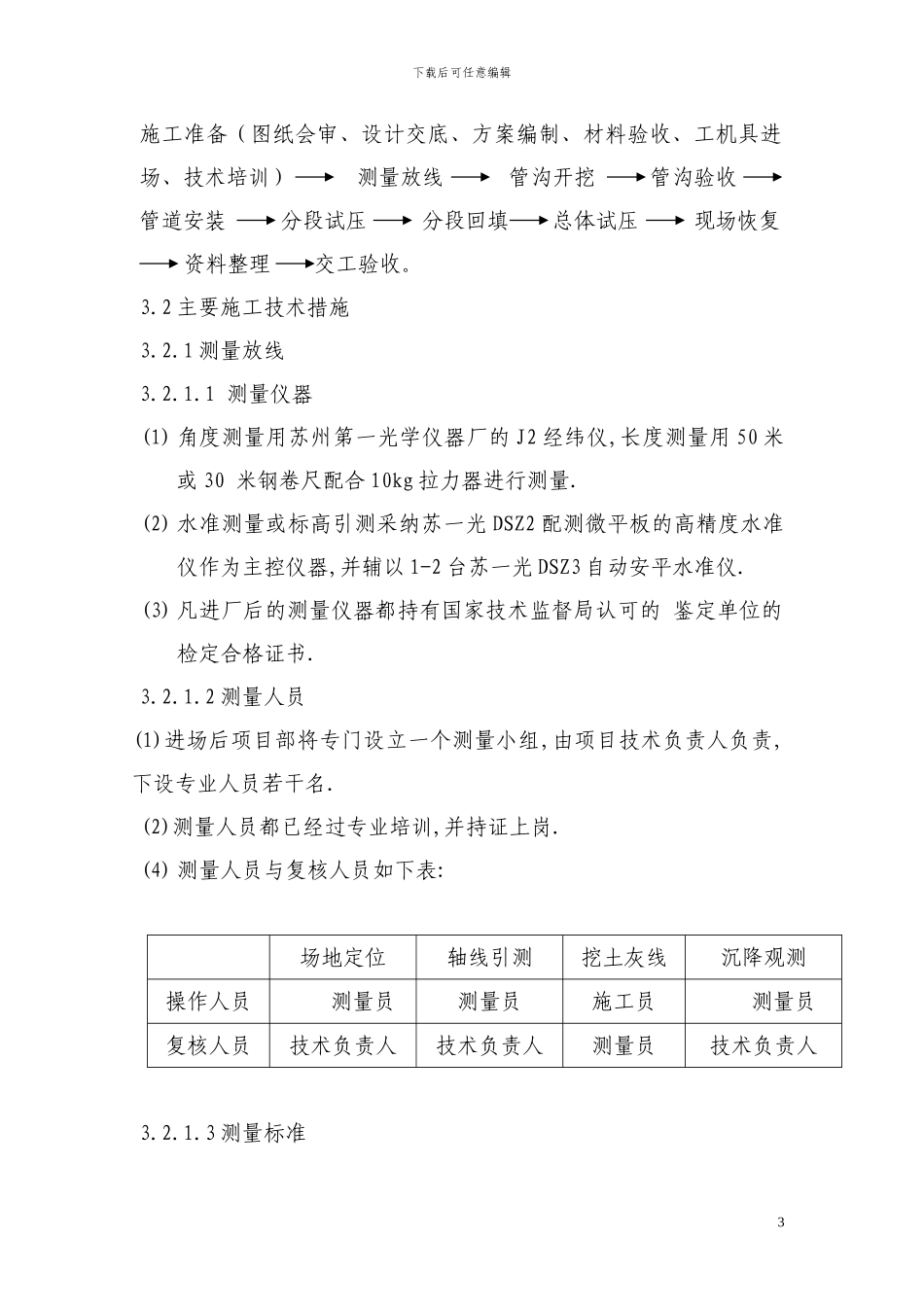

金鸡湖环境治理工程喷灌系统管道施工方案批准：审核：编制：苏州工业园区市政公用工程建设有限公司1. 编制说明1. 1 编制依据1.1.1 采暖与卫生工程施工及验收法律规范（GBJ242-82）1.1.2 业主提供的施工图纸。1.1.3 工程施工合同。下载后可任意编辑1. 2 工程概况 喷灌系统室外管道总延长米约 7000 米，最大管径 D100，最小管径D20，平均管径 D70，喷灌覆盖面积 13.3 万平方米，该系统采纳半自动化控制，管道材质为 UPVC 工程朔料，共有喷灌器 125 个。1.3 工程特点该工程工期比较紧，工程量比较大，由于 UPVC 管材脆性比较大，埋地时应保护好管道不被破坏。施工过程中与绿化施工交叉，应搞好相互之间的协调。2.施工部署 2.1 目标2.1.1 工期：2000.2.24-2000.6.20，目前，由于正式的施工图纸还未发下来，开、竣工日期可能有所调整。2.1.2 质量：确保工程施工质量符合有关验收标准和施工法律规范的规定。整体工程质量达优良。2.1.3 安全：重大安全事故为零，一般安全事故控制在 0.05%。2.1.4 文明施工：达到园区关于文明施工的有关要求。2.2 施工管理项目部安排专人负责管理与协调事宜；施工面在与绿化和其它专业施工协调好的情况下逐步扩展，高峰时期 40 人左右，开工时期 15 人左右。2.3 施工机具由于施工区域的土质基本为回填土，管沟又不大，因此，采纳人工开挖，只需小型工具即可，不要大型机械。3.施工技术要求3.1 施工工艺顺序2下载后可任意编辑施工准备（图纸会审、设计交底、方案编制、材料验收、工机具进场、技术培训） 测量放线 管沟开挖 管沟验收管道安装 分段试压 分段回填 总体试压 现场恢复资料整理 交工验收。3.2 主要施工技术措施3.2.1 测量放线3.2.1.1 测量仪器(1) 角度测量用苏州第一光学仪器厂的 J2 经纬仪,长度测量用 50 米或 30 米钢卷尺配合 10kg 拉力器进行测量.(2) 水准测量或标高引测采纳苏一光 DSZ2 配测微平板的高精度水准仪作为主控仪器,并辅以 1-2 台苏一光 DSZ3 自动安平水准仪.(3) 凡进厂后的测量仪器都持有国家技术监督局认可的 鉴定单位的检定合格证书.3.2.1.2 测量人员(1)进场后项目部将专门设立一个测量小组,由项目技术负责人负责,下设专业人员若干名.(2)测量人员都已经过专业培训,并持证上岗.(4) 测量人员与复核人员如下表:场地定位轴线引测挖土灰线沉降观测操作人员测量员测量员施工员测量员复核人员技术负责人技术负责人测量员技术负责人...
