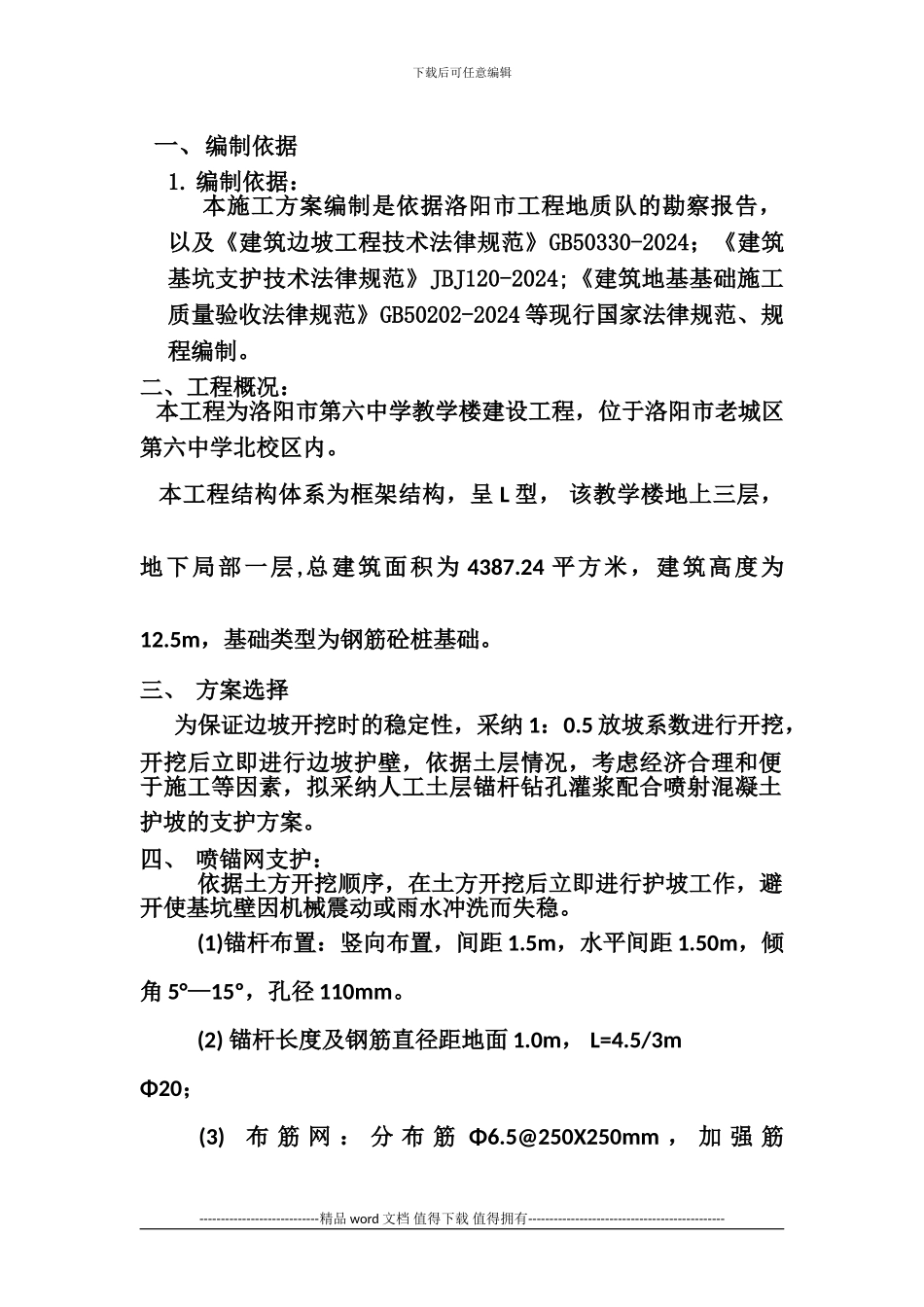

下载后可任意编辑一、编制依据1. 编制依据：本施工方案编制是依据洛阳市工程地质队的勘察报告，以及《建筑边坡工程技术法律规范》GB50330-2024；《建筑基坑支护技术法律规范》JBJ120-2024;《建筑地基基础施工质量验收法律规范》GB50202-2024 等现行国家法律规范、规程编制。二、工程概况： 本工程为洛阳市第六中学教学楼建设工程，位于洛阳市老城区第六中学北校区内。 本工程结构体系为框架结构，呈 L 型， 该教学楼地上三层，地下局部一层,总建筑面积为 4387.24 平方米，建筑高度为12.5m，基础类型为钢筋砼桩基础。三、 方案选择 为保证边坡开挖时的稳定性，采纳 1：0.5 放坡系数进行开挖，开挖后立即进行边坡护壁，依据土层情况，考虑经济合理和便于施工等因素，拟采纳人工土层锚杆钻孔灌浆配合喷射混凝土护坡的支护方案。 四、 喷锚网支护： 依据土方开挖顺序，在土方开挖后立即进行护坡工作，避开使基坑壁因机械震动或雨水冲洗而失稳。(1)锚杆布置：竖向布置，间距 1.5m，水平间距 1.50m，倾角 5°—15º，孔径 110mm。 (2) 锚杆长度及钢筋直径距地面 1.0m， L=4.5/3m Φ20； (3) 布 筋 网 ： 分 布 筋 Φ6.5@250X250mm ， 加 强 筋----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑Φ14@1500X1000mm 网片。 (4) 注浆及面板设计：注浆采纳水灰比 0.45－0.5 水泥浆，面板均采纳 1：2：2 细石混凝土，面板厚 80mm，混凝土要满足喷射要求。 五、施工工艺 1、工艺流程：修边坡→锚杆制作、安装→编网→结构焊接→喷砼层到设计厚度。 2、喷锚网施工说明 ：A、锚杆制作与要求 ①锚杆采纳 Φ20 螺纹钢筋。 ②锚杆钢筋的接头应采纳焊接的搭接接头，焊接必须符合法律规范要求。 ③锚孔造好后应尽快放置锚杆，锚杆放入锚孔前应仔细检查锚杆质量。 B、铺设钢筋网要求 ①钢筋网采纳 φ6.5 调直钢筋，双向间距均为 250mm 。 ②根据作业面分层分段铺设钢筋网，钢筋网之间的连接采纳搭接，搭接长度为 30 倍钢筋直径。 ③布筋网随壁面铺设，并延伸至地表面挡水墙处，其长度为 1m。 C、点焊加强筋 加强筋采纳 Φ14 方格布置并与锚杆进行电焊连接。 D、喷射砼施工： ①喷射砼层厚度为 80mm，在工作面情况不好时需进行初喷。在施工中应掌握喷射角度，喷枪水量及供风压力，减少回弹量及砼流淌现象。喷...
