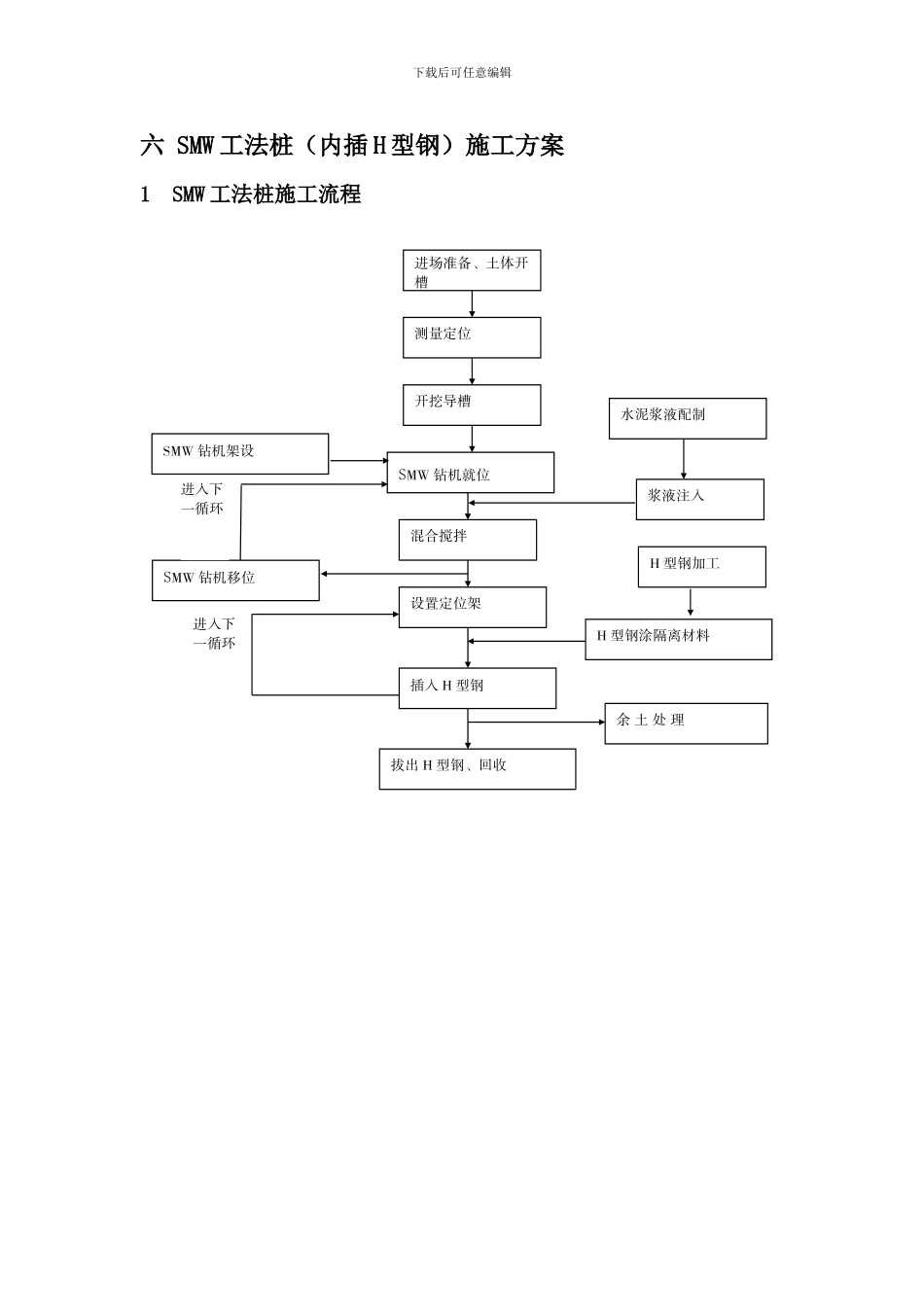

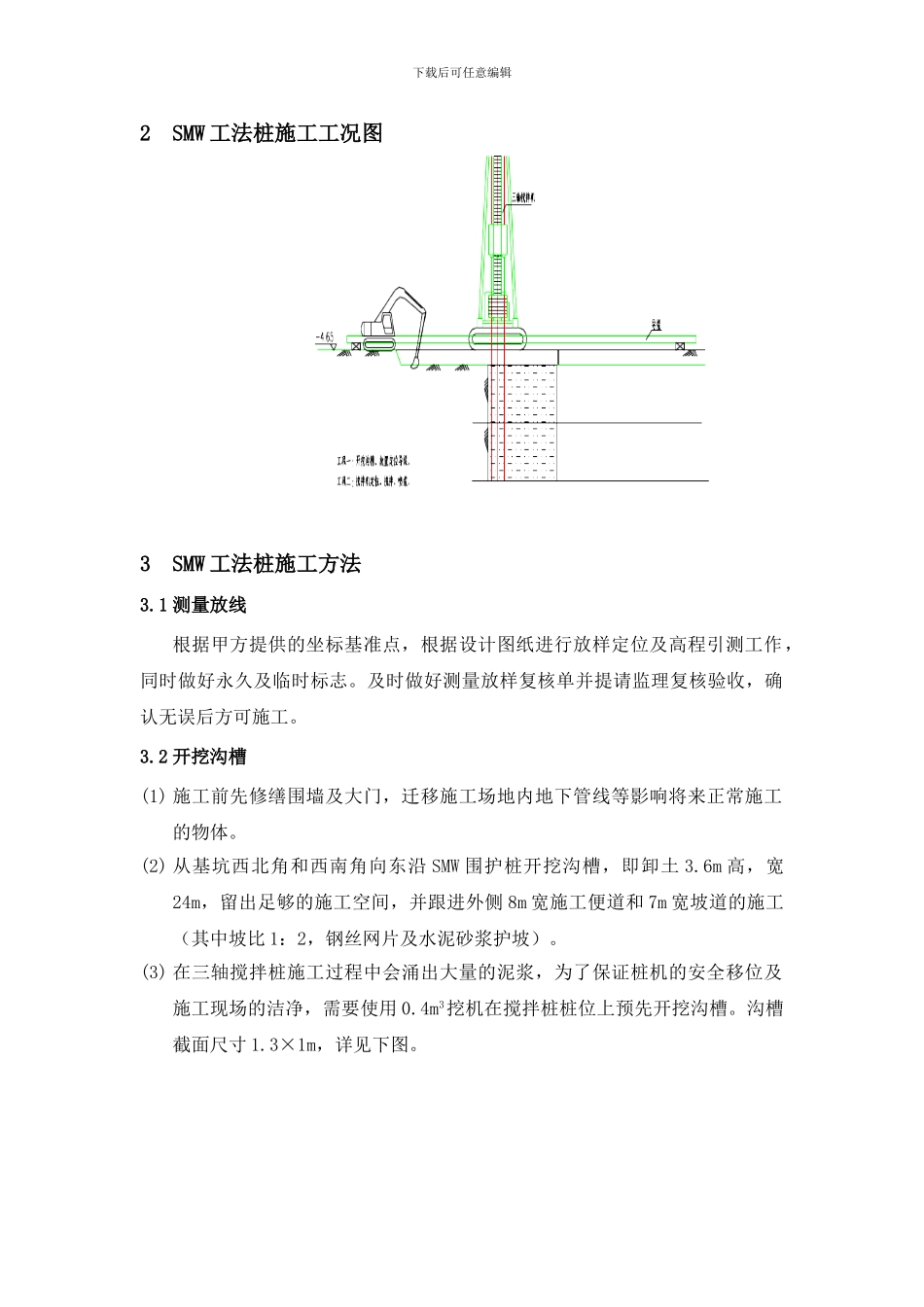

下载后可任意编辑六 SMW 工法桩（内插 H 型钢）施工方案1 SMW 工法桩施工流程进场准备、土体开槽开挖导槽SMW 钻机就位SMW 钻机架设混合搅拌设置定位架插入 H 型钢SMW 钻机移位余 土 处 理测量定位水泥浆液配制浆液注入H 型钢涂隔离材料拔出 H 型钢、回收进入下一循环进入下一循环H 型钢加工下载后可任意编辑2 SMW 工法桩施工工况图3 SMW 工法桩施工方法3.1 测量放线根据甲方提供的坐标基准点，根据设计图纸进行放样定位及高程引测工作，同时做好永久及临时标志。及时做好测量放样复核单并提请监理复核验收，确认无误后方可施工。3.2 开挖沟槽(1) 施工前先修缮围墙及大门，迁移施工场地内地下管线等影响将来正常施工的物体。(2) 从基坑西北角和西南角向东沿 SMW 围护桩开挖沟槽，即卸土 3.6m 高，宽24m，留出足够的施工空间，并跟进外侧 8m 宽施工便道和 7m 宽坡道的施工（其中坡比 1：2，钢丝网片及水泥砂浆护坡）。(3) 在三轴搅拌桩施工过程中会涌出大量的泥浆，为了保证桩机的安全移位及施工现场的洁净，需要使用 0.4m3挖机在搅拌桩桩位上预先开挖沟槽。沟槽截面尺寸 1.3×1m，详见下图。下载后可任意编辑沟槽开挖图3.3 定位型钢(1) 在平行沟槽方向放置两根定位型钢规格 700×300 的工字钢，长约 10m，再在垂直沟槽方向放置两根定位型钢，规格为 200×200 的槽钢，长约 2.5m。详见下图。(2) H 型钢定位采纳型钢定位卡。定位型钢布置图3.4 桩机就位、搅拌桩施工(1) 布置 2 台三轴搅拌桩机从西侧已施工完的一期 SMW 围护桩端（自西向东）进行施工，2 部 50t 汽车吊紧跟其后插入 H 型钢。(2) 本工程 SMW 三轴搅拌桩桩径为 850mm，搭接 250mm。三轴搅拌桩采纳套打一孔工艺，桩心距为 600mm，根据这个尺寸在定位型钢表面用红漆划线定位。(3) SMW 三轴搅拌桩施工按下图顺序进行，其中阴影部分为重复套钻，保证墙体下载后可任意编辑的连续性和接头的施工质量，三轴水泥搅拌桩的搭接以及施工设备的垂直度补救是依靠重复套钻来保证。搅拌桩施工顺序图(4) 三轴搅拌桩机移位由当班机长统一指挥，移动前必须认真观察现场情况，移位要做到平稳、安全。(5) 桩机应平稳、平正，并用线锤对龙门立柱垂直定位观测以确保桩机的垂直度，并用经纬仪常常校核。(6) 桩机桩位定位后，由当班机长负责对桩位进行复核，偏差不得大于 40mm。(7) 在施工现场搭建拌浆施工平台，平台附近设置水泥罐。(8...
