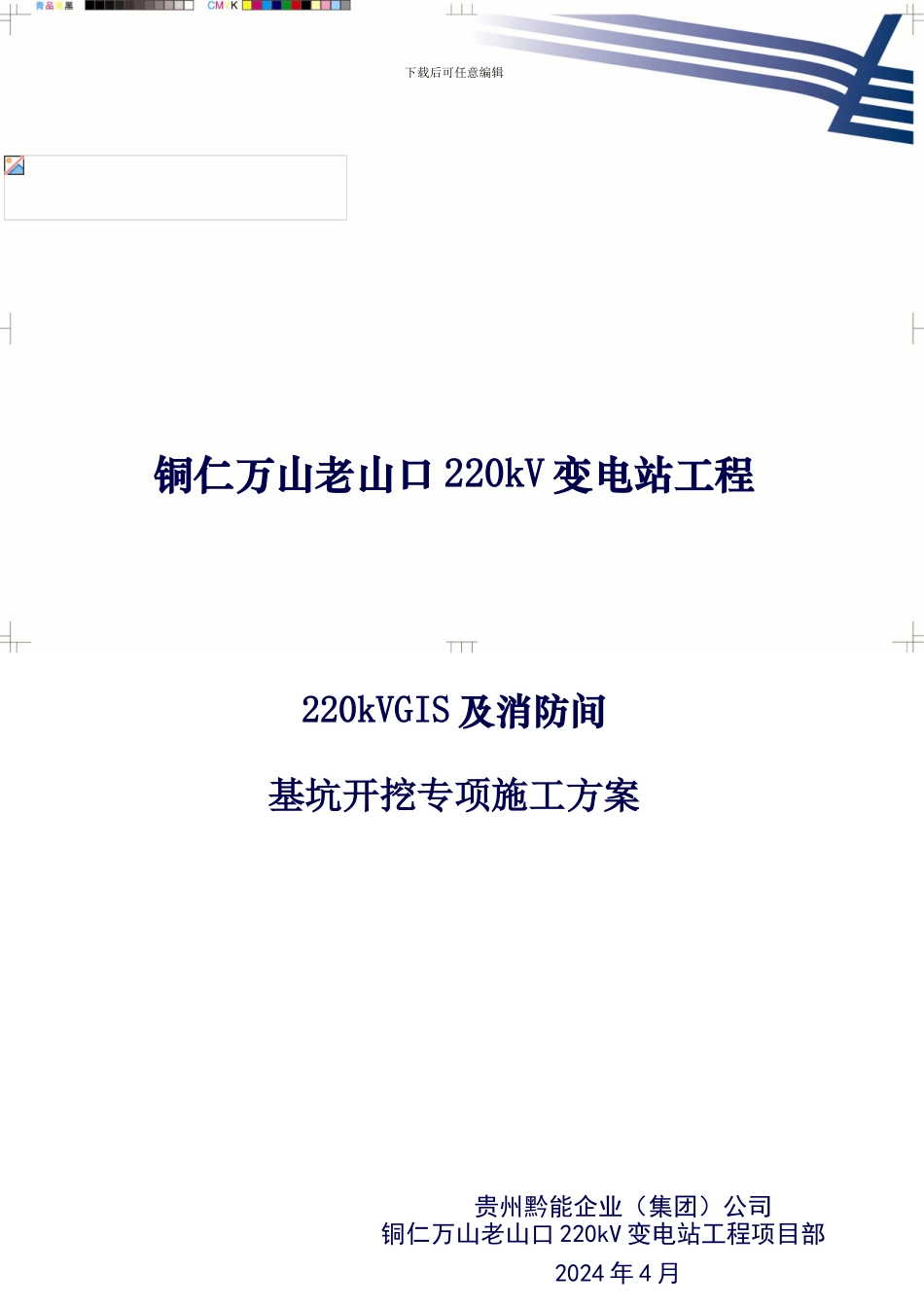

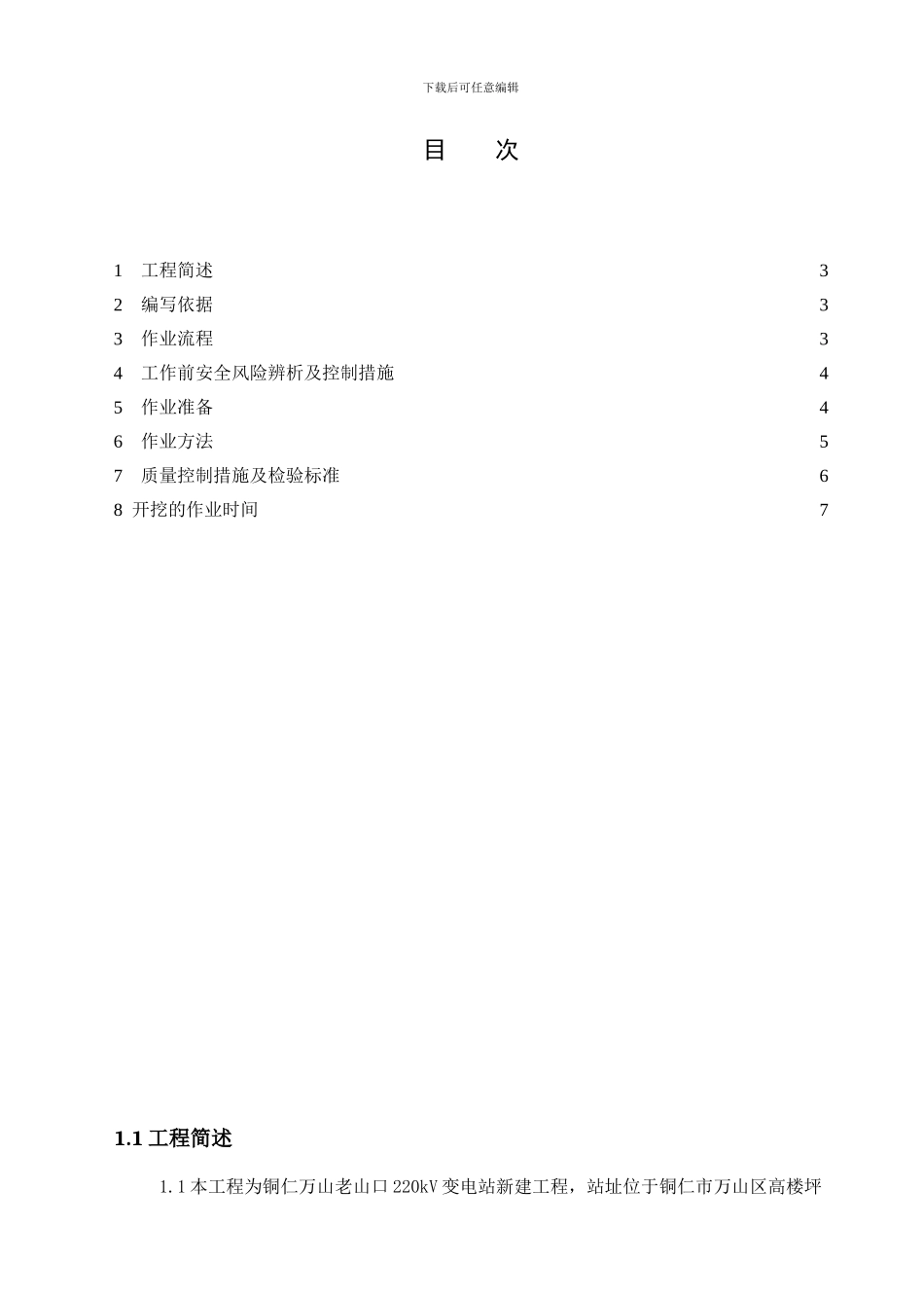

下载后可任意编辑铜仁万山老山口 220kV 变电站工程220kVGIS 及消防间基坑开挖专项施工方案 贵州黔能企业（集团）公司铜仁万山老山口 220kV 变电站工程项目部 2024 年 4 月下载后可任意编辑目 次1 工程简述32 编写依据33 作业流程34 工作前安全风险辨析及控制措施45 作业准备46 作业方法57 质量控制措施及检验标准68 开挖的作业时间71.1 工程简述1.1 本工程为铜仁万山老山口 220kV 变电站新建工程，站址位于铜仁市万山区高楼坪下载后可任意编辑乡林海村，距万山县约 7kM，在铜仁市至大龙快速公路及玉屏至万山 X584 县道公路的南面，有工业园区规划公路及乡村公路站址旁，行政区划属铜仁市万山区高楼坪乡林海村,工程按最终规模一次征地，全站总征地面积 2.87 公顷，其中变电站围墙内占地面积为 1.42 公顷。全站总建筑面积 1600.1㎡，其中主控通讯楼 733㎡。施工包含土石方工程、地基处理、设有 10kV 配电室和主控通信楼，均为单层建筑、主变压器系统、电容器基础及防火墙、事故油池、电缆沟道、站区供水管道、消防水池、站区道路、站区排水、围墙及大门、消防水泵房、站区消防给水系统、自动报警系统、站区绿化、站外道路、站外电源、站外水源、泡沫喷淋间，消防间以及警传室。1.2 电气部分：本站规模为本期 1×180MVA（由 SVC 融冰成套装置实现），最终最终3×180MVA 主变压器，无功补偿容量为本期建设 4×7500kvar，终期 1 最终按 12×7500kvar规划，220kV 出线，最终采纳双母线单分段接线，出线 8 回，本期采纳双母线接线，建设出线 4 回（至铜仁 500kV 变、开天 220kV 变各 2 回），预留 4 回备用，10kv 站用变22×400kVA，分别接于 10kV I、II 段母线，本期一次建成、全站采纳综合自动化系统，控制、监控、保护、远动通信系统及对侧间隔扩建。接入 10kV I 段母线；本期建设一套直流融冰兼 SVC 的成套装置，全站二次系统（包括自动化设备、继电保护设备、故障录波、电度表、合并单元、智能单元以及其它二次辅助设备）均根据 DL/T860 建模并通信。1.3 本期 10kv 出线：最终为单母线三分段接线，30 回出线。本期采纳单母线双分段接线，仅建设 1 回备用电源专线。1.4 消防工程本工程采纳消防自动报警系统，通过以通讯接口与变电站综合自动化连接；主变消防采纳自动喷淋系统；电容器室使用气体消防系统；10kV 配电室采纳一体化智能火灾探测系统。计划开工时间：2024 年...
