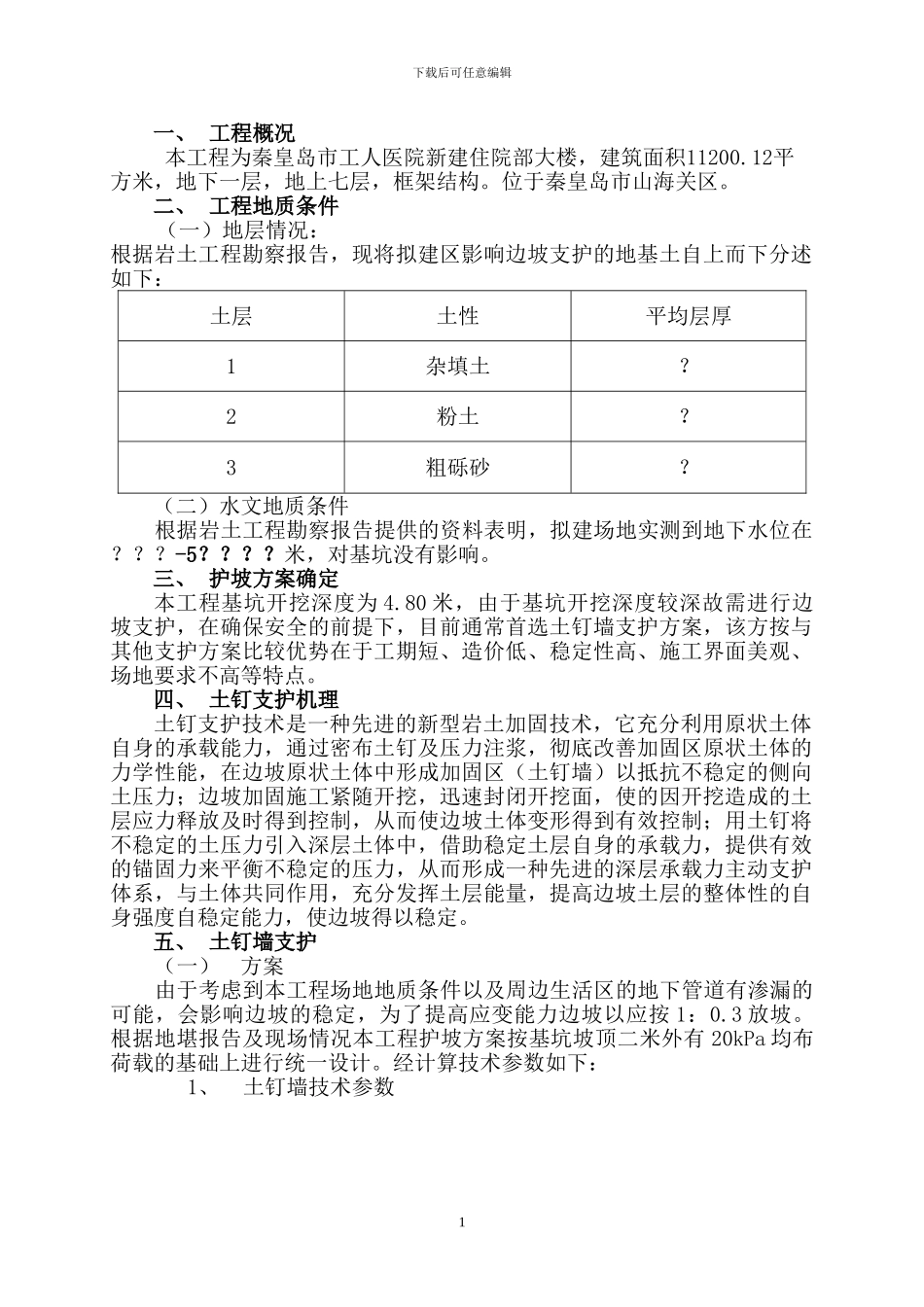

下载后可任意编辑一、 工程概况本工程为秦皇岛市工人医院新建住院部大楼，建筑面积11200.12平方米，地下一层，地上七层，框架结构。位于秦皇岛市山海关区。二、 工程地质条件 （一）地层情况：根据岩土工程勘察报告，现将拟建区影响边坡支护的地基土自上而下分述如下：土层土性平均层厚1杂填土？2粉土？3粗砾砂？（二）水文地质条件根据岩土工程勘察报告提供的资料表明，拟建场地实测到地下水位在 ？？？-5？？？？米，对基坑没有影响。三、 护坡方案确定本工程基坑开挖深度为 4.80 米，由于基坑开挖深度较深故需进行边坡支护，在确保安全的前提下，目前通常首选土钉墙支护方案，该方按与其他支护方案比较优势在于工期短、造价低、稳定性高、施工界面美观、场地要求不高等特点。四、 土钉支护机理土钉支护技术是一种先进的新型岩土加固技术，它充分利用原状土体自身的承载能力，通过密布土钉及压力注浆，彻底改善加固区原状土体的力学性能，在边坡原状土体中形成加固区（土钉墙）以抵抗不稳定的侧向土压力；边坡加固施工紧随开挖，迅速封闭开挖面，使的因开挖造成的土层应力释放及时得到控制，从而使边坡土体变形得到有效控制；用土钉将不稳定的土压力引入深层土体中，借助稳定土层自身的承载力，提供有效的锚固力来平衡不稳定的压力，从而形成一种先进的深层承载力主动支护体系，与土体共同作用，充分发挥土层能量，提高边坡土层的整体性的自身强度自稳定能力，使边坡得以稳定。五、 土钉墙支护（一）方案由于考虑到本工程场地地质条件以及周边生活区的地下管道有渗漏的可能，会影响边坡的稳定，为了提高应变能力边坡以应按 1：0.3 放坡。根据地堪报告及现场情况本工程护坡方案按基坑坡顶二米外有 20kPa 均布荷载的基础上进行统一设计。经计算技术参数如下：1、土钉墙技术参数1下载后可任意编辑土钉道号竖向间距（m）水平间距（m）倾角超挖深度（m）钻孔直径（㎜）长度（m）配筋（㎜）1.51.510º0.51006Φ161.51.510º0.51005Φ161.51.510º0.51004Φ16第一排土钉由于在杂填土中，假如难以成孔，可用气锤将 50㎜钢管顶入，将管内注浆代替土钉。2、面层技术参数土钉横压筋 Φ14 通长，横压筋与土钉端部“L”字型焊接。坡顶增设锚拉支护体系，每隔 6.0 米设一道竖筋，竖拉筋为 Φ14 螺纹钢，竖拉筋一端与各层对应的土钉钢筋焊接，另一端则与锚拉桩联接，锚拉桩为纵向土钉，土钉孔径为 10㎝，其长度为 2 米。钢筋网片 Φ6.5@...
