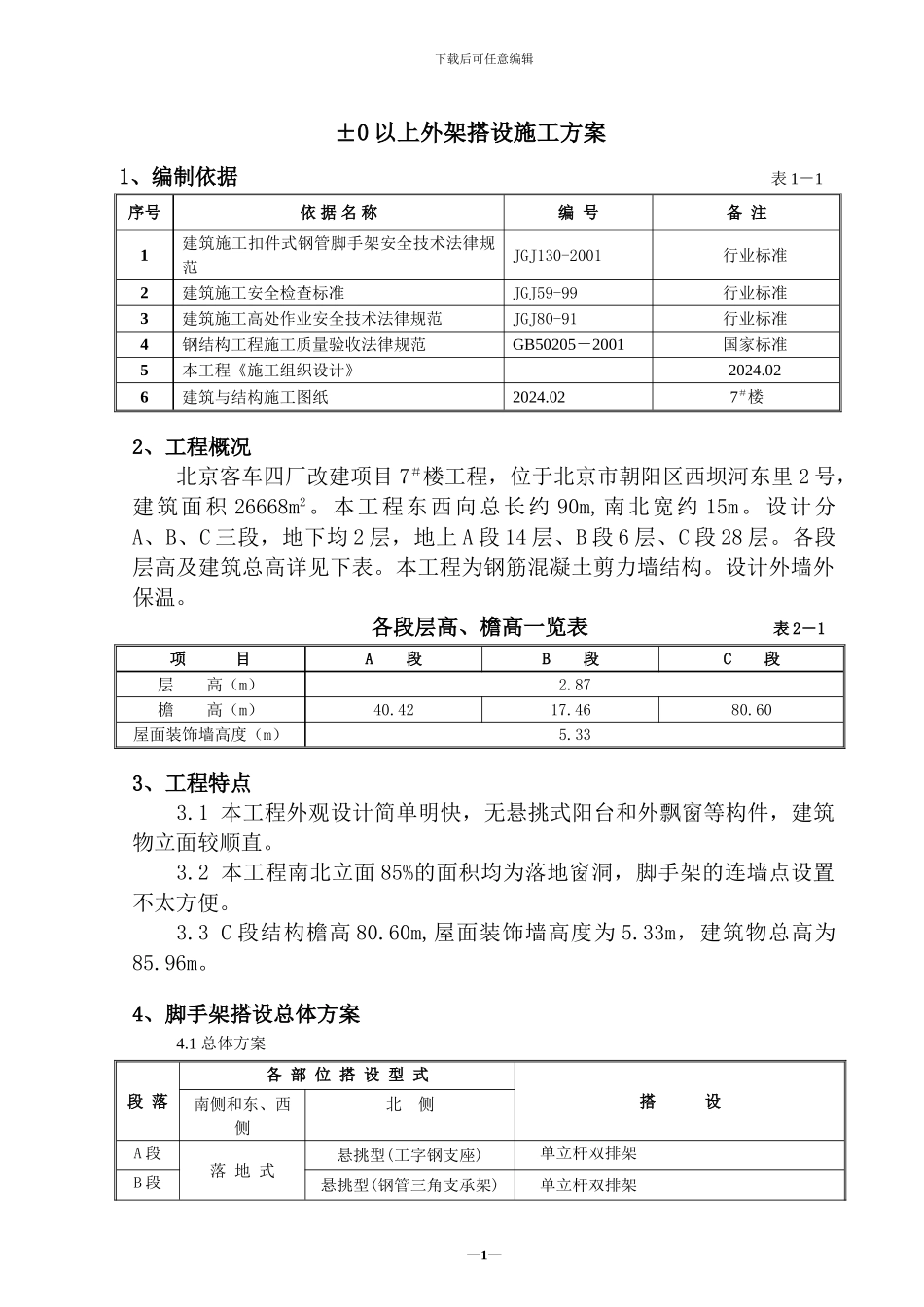

下载后可任意编辑±0 以上外架搭设施工方案1、编制依据 表 1－1序号依 据 名 称编 号备 注1建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-2001行业标准2建筑施工安全检查标准JGJ59-99行业标准3建筑施工高处作业安全技术法律规范JGJ80-91行业标准4钢结构工程施工质量验收法律规范GB50205－2001国家标准5本工程《施工组织设计》2024.026建筑与结构施工图纸2024.027＃楼2、工程概况 北京客车四厂改建项目 7＃楼工程，位于北京市朝阳区西坝河东里 2 号，建筑面积 26668m2。本工程东西向总长约 90m,南北宽约 15m。设计分A、B、C 三段，地下均 2 层，地上 A 段 14 层、B 段 6 层、C 段 28 层。各段层高及建筑总高详见下表。本工程为钢筋混凝土剪力墙结构。设计外墙外保温。 各段层高、檐高一览表 表 2－1项 目A 段B 段C 段层 高（m）2.87檐 高（m）40.4217.4680.60屋面装饰墙高度（m）5.333、工程特点3.1 本工程外观设计简单明快，无悬挑式阳台和外飘窗等构件，建筑物立面较顺直。3.2 本工程南北立面 85%的面积均为落地窗洞，脚手架的连墙点设置不太方便。3.3 C 段结构檐高 80.60m,屋面装饰墙高度为 5.33m，建筑物总高为85.96m。4、脚手架搭设总体方案4.1 总体方案段 落各 部 位 搭 设 型 式搭 设南侧和东、西侧北 侧A 段落 地 式悬挑型(工字钢支座)单立杆双排架B 段悬挑型(钢管三角支承架)单立杆双排架—1—下载后可任意编辑C 段悬挑型(工字钢支座)单立杆双排架一次搭设 48m 高， 48m 高度向上在三角形钢管支承架上搭设双排单立杆 4.2 外架搭设基本参数 外 架 搭 设 基 本 参 数 表 4－1项目立杆横距()立杆纵距()步距（）连墙设置备 注间距(m)0.91.51.8二步三跨48m 以上每四层设钢管支承斜撑架 4.3 A、C 段悬挑底座设置大样详见附图 4－1；钢管三角连续支承架的搭设详见附图 4－2。外架搭设范围详见附图 4－3。5、施工程序基坑底至首层向上三个步架为双排落地式钢管外架 →首层顶板浇筑完成后折除地下外架 → 从首层搭过渡性悬挑式外架 → 回填土、脚手基础 →拆悬挑式外架 → 搭落地（悬挑）式双排钢管外架 48m 高 →48m 处搭三角式支承架→向上每 4 层搭三角式支承架6、搭设材料6.1 钢管6.1.1 钢管规格及材质要求钢管均采纳 48×3.5mm 高频焊接钢管。其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中 Q235-A 级钢的规定。6.1.2 外...
