地下工程施工方案VIP免费

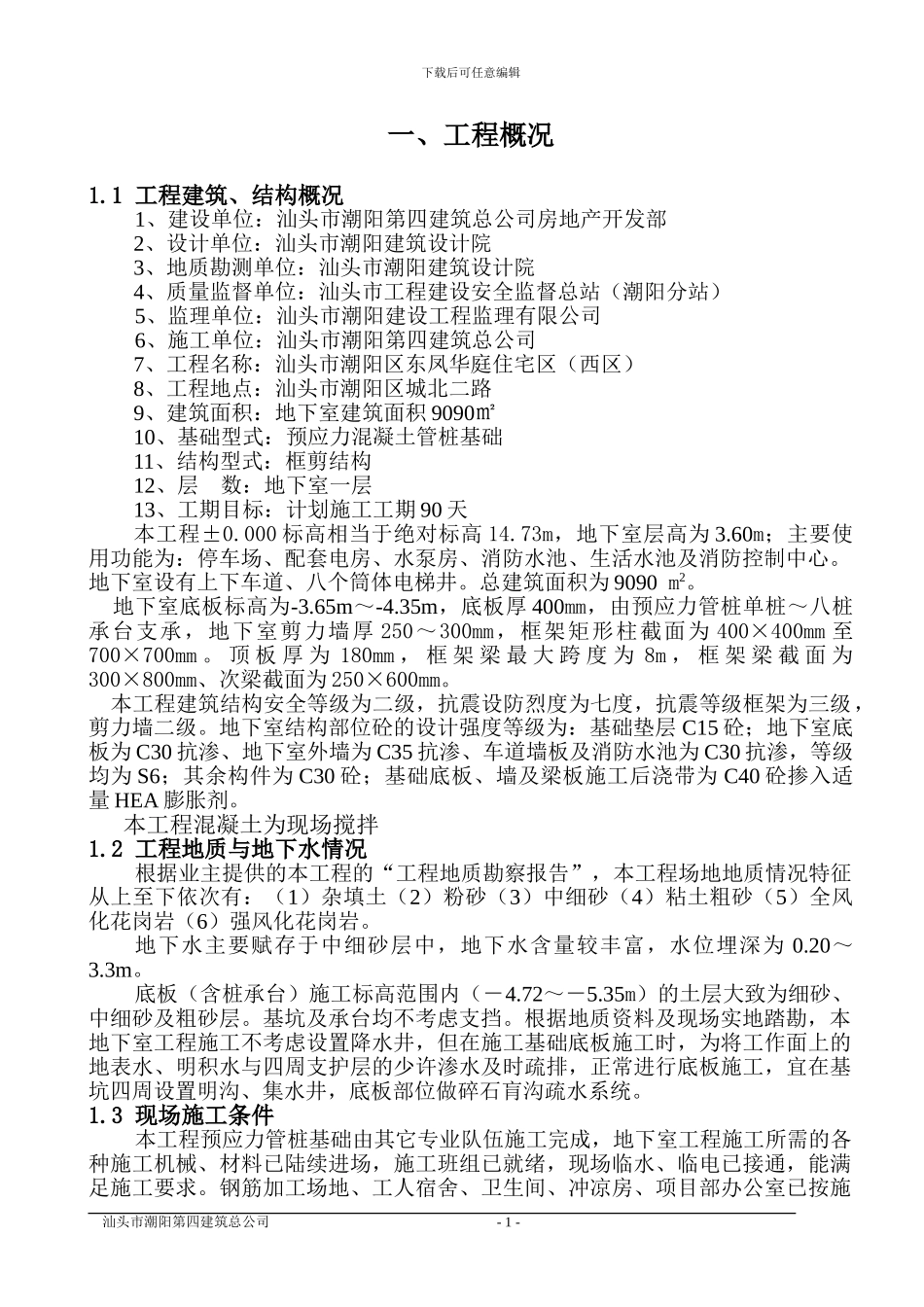

地下工程施工方案_第1页
1/24
地下工程施工方案_第2页
2/24
地下工程施工方案_第3页
3/24
下载后可任意编辑一、工程概况1.1 工程建筑、结构概况1、建设单位:汕头市潮阳第四建筑总公司房地产开发部2、设计单位:汕头市潮阳建筑设计院3、地质勘测单位:汕头市潮阳建筑设计院4、质量监督单位:汕头市工程建设安全监督总站(潮阳分站)5、监理单位:汕头市潮阳建设工程监理有限公司6、施工单位:汕头市潮阳第四建筑总公司7、工程名称:汕头市潮阳区东凤华庭住宅区(西区)8、工程地点:汕头市潮阳区城北二路9、建筑面积:地下室建筑面积 9090㎡10、基础型式:预应力混凝土管桩基础11、结构型式:框剪结构12、层 数:地下室一层13、工期目标:计划施工工期 90 天本工程±0.000 标高相当于绝对标高 14.73m,地下室层高为 3.60m;主要使用功能为:停车场、配套电房、水泵房、消防水池、生活水池及消防控制中心。地下室设有上下车道、八个筒体电梯井。总建筑面积为 9090 m2。 地下室底板标高为-3.65m~-4.35m,底板厚 400mm,由预应力管桩单桩~八桩承台支承,地下室剪力墙厚 250~300mm,框架矩形柱截面为 400×400mm 至700×700mm 。 顶 板 厚 为 180mm , 框 架 梁 最 大 跨 度 为 8m , 框 架 梁 截 面 为300×800mm、次梁截面为 250×600mm。 本工程建筑结构安全等级为二级,抗震设防烈度为七度,抗震等级框架为三级,剪力墙二级。地下室结构部位砼的设计强度等级为:基础垫层 C15 砼;地下室底板为 C30 抗渗、地下室外墙为 C35 抗渗、车道墙板及消防水池为 C30 抗渗,等级均为 S6;其余构件为 C30 砼;基础底板、墙及梁板施工后浇带为 C40 砼掺入适量 HEA 膨胀剂。 本工程混凝土为现场搅拌1.2 工程地质与地下水情况根据业主提供的本工程的“工程地质勘察报告”,本工程场地地质情况特征从上至下依次有:(1)杂填土(2)粉砂(3)中细砂(4)粘土粗砂(5)全风化花岗岩(6)强风化花岗岩。地下水主要赋存于中细砂层中,地下水含量较丰富,水位埋深为 0.20~3.3m。底板(含桩承台)施工标高范围内(-4.72~-5.35m)的土层大致为细砂、中细砂及粗砂层。基坑及承台均不考虑支挡。根据地质资料及现场实地踏勘,本地下室工程施工不考虑设置降水井,但在施工基础底板施工时,为将工作面上的地表水、明积水与四周支护层的少许渗水及时疏排,正常进行底板施工,宜在基坑四周设置明沟、集水井,底板部位做碎石肓沟疏水系统。1.3 现场施工条件本工程预应力管桩基础由其它专业队伍施工...
