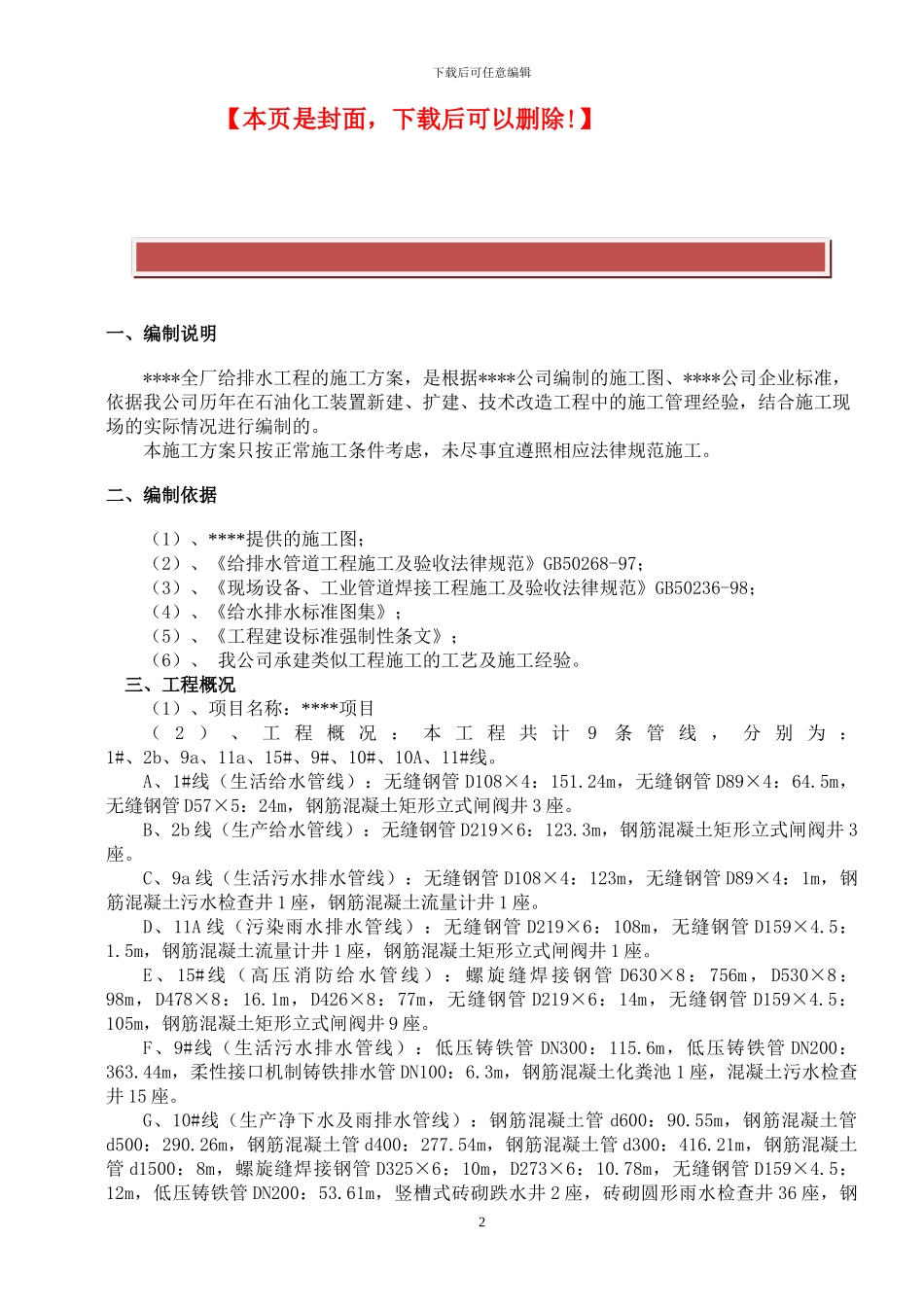

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】一、编制说明****全厂给排水工程的施工方案，是根据****公司编制的施工图、****公司企业标准，依据我公司历年在石油化工装置新建、扩建、技术改造工程中的施工管理经验，结合施工现场的实际情况进行编制的。本施工方案只按正常施工条件考虑，未尽事宜遵照相应法律规范施工。二、编制依据（1）、****提供的施工图； （2）、《给排水管道工程施工及验收法律规范》GB50268-97；（3）、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98；（4）、《给水排水标准图集》；（5）、《工程建设标准强制性条文》；（6）、 我公司承建类似工程施工的工艺及施工经验。 三、工程概况（1）、项目名称：****项目（ 2 ） 、 工 程 概 况 ： 本 工 程 共 计9条 管 线 ， 分 别 为 ：1#、2b、9a、11a、15#、9#、10#、10A、11#线。A、1#线（生活给水管线）：无缝钢管 D108×4：151.24m，无缝钢管 D89×4：64.5m，无缝钢管 D57×5：24m，钢筋混凝土矩形立式闸阀井 3 座。B、2b 线（生产给水管线）：无缝钢管 D219×6：123.3m，钢筋混凝土矩形立式闸阀井 3座。C、9a 线（生活污水排水管线）：无缝钢管 D108×4：123m，无缝钢管 D89×4：1m，钢筋混凝土污水检查井 1 座，钢筋混凝土流量计井 1 座。D、11A 线（污染雨水排水管线）：无缝钢管 D219×6：108m，无缝钢管 D159×4.5：1.5m，钢筋混凝土流量计井 1 座，钢筋混凝土矩形立式闸阀井 1 座。E 、 15# 线 （ 高 压 消 防 给 水 管 线 ） ： 螺 旋 缝 焊 接 钢 管 D630×8 ： 756m ， D530×8 ：98m，D478×8：16.1m，D426×8：77m，无缝钢管 D219×6：14m，无缝钢管 D159×4.5：105m，钢筋混凝土矩形立式闸阀井 9 座。F、9#线（生活污水排水管线）：低压铸铁管 DN300：115.6m，低压铸铁管 DN200：363.44m，柔性接口机制铸铁排水管 DN100：6.3m，钢筋混凝土化粪池 1 座，混凝土污水检查井 15 座。G、10#线（生产净下水及雨排水管线）：钢筋混凝土管 d600：90.55m，钢筋混凝土管d500：290.26m，钢筋混凝土管 d400：277.54m，钢筋混凝土管 d300：416.21m，钢筋混凝土管 d1500：8m，螺旋缝焊接钢管 D325×6：10m，D273×6：10.78m，无缝钢管 D159×4.5：12m，低压铸铁管 DN200：53.61m，...
