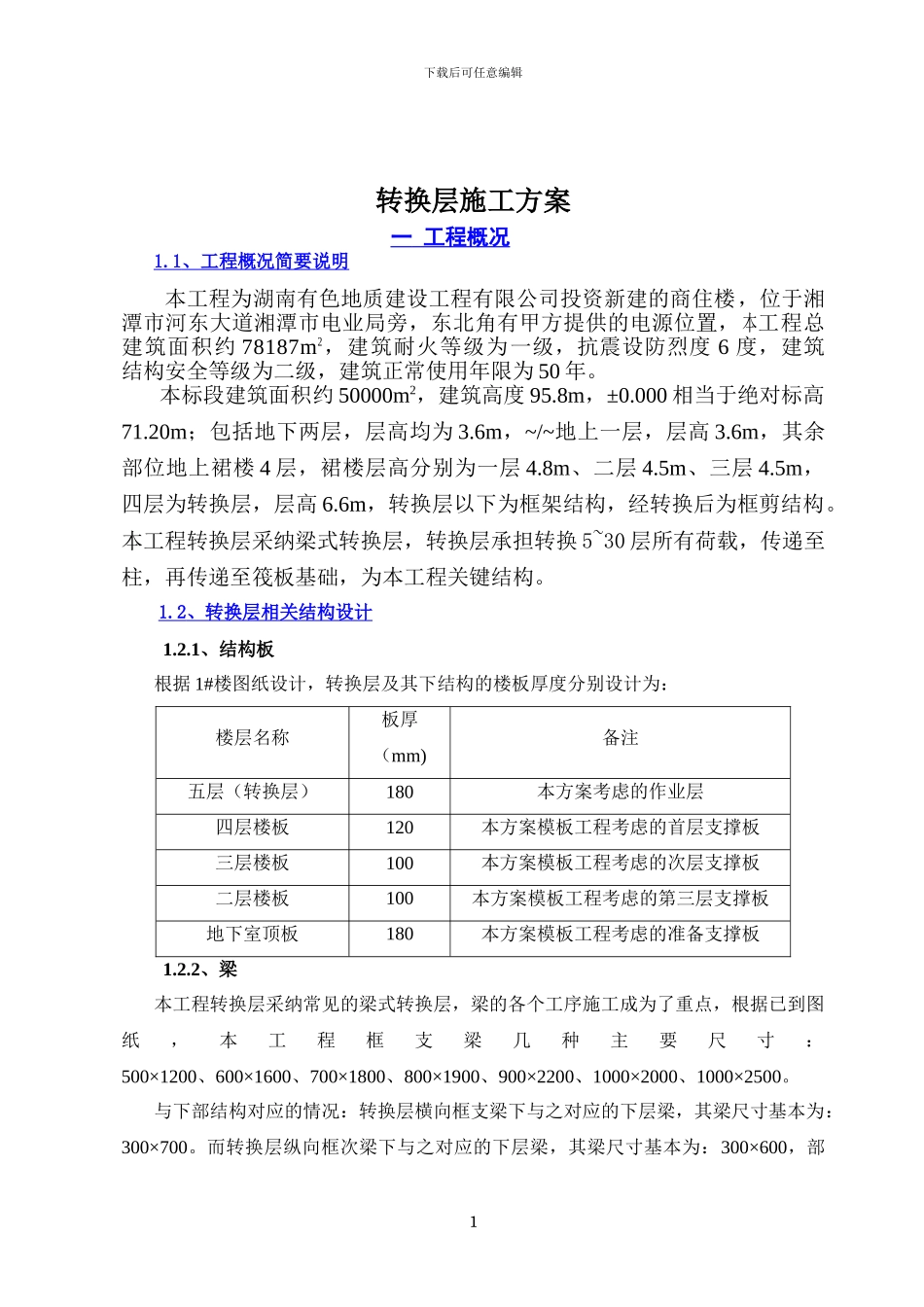

下载后可任意编辑转换层施工方案一 工程概况 1.1 、工程概况简要说明 本工程为湖南有色地质建设工程有限公司投资新建的商住楼，位于湘潭市河东大道湘潭市电业局旁，东北角有甲方提供的电源位置，本工程总建筑面积约 78187m2，建筑耐火等级为一级，抗震设防烈度 6 度，建筑结构安全等级为二级，建筑正常使用年限为 50 年。本标段建筑面积约 50000m2，建筑高度 95.8m，±0.000 相当于绝对标高71.20m；包括地下两层，层高均为 3.6m，~/~地上一层，层高 3.6m，其余部位地上裙楼 4 层，裙楼层高分别为一层 4.8m、二层 4.5m、三层 4.5m，四层为转换层，层高 6.6m，转换层以下为框架结构，经转换后为框剪结构。本工程转换层采纳梁式转换层，转换层承担转换 5~30 层所有荷载，传递至柱，再传递至筏板基础，为本工程关键结构。1.2 、转换层相关结构设计 1.2.1、结构板根据 1#楼图纸设计，转换层及其下结构的楼板厚度分别设计为：楼层名称板厚（mm)备注五层（转换层）180本方案考虑的作业层四层楼板120本方案模板工程考虑的首层支撑板三层楼板100本方案模板工程考虑的次层支撑板二层楼板100本方案模板工程考虑的第三层支撑板地下室顶板180本方案模板工程考虑的准备支撑板1.2.2、梁本工程转换层采纳常见的梁式转换层，梁的各个工序施工成为了重点，根据已到图纸，本工程框支梁几种主要尺寸：500×1200、600×1600、700×1800、800×1900、900×2200、1000×2000、1000×2500。与下部结构对应的情况：转换层横向框支梁下与之对应的下层梁，其梁尺寸基本为：300×700。而转换层纵向框次梁下与之对应的下层梁，其梁尺寸基本为：300×600，部1下载后可任意编辑分跨下部无对应的结构梁，其支撑必定直接落在下层楼板上，将成为支撑设计的薄弱部位。1.2.3 砼根据设计图纸：地下室顶板梁板采纳的砼等级为：C40 二层梁板、三层梁板采纳的同等级为：C40四层梁板采纳的砼等级为：C40五层（转换层）梁板采纳的砼等级为：C45转换层以下柱子混凝土强度等级为：C451.2.4 框架柱根 据 图 纸 设 计 ， 地 下 室 框 架 柱 尺 寸 较 大 ， 至 转 换 层 柱 子 尺 寸 为800×800、950×1300、1000×1000、1100×1100、1200×1250。柱子较大受力是可不考虑变形。1.2.5 转换层结构图二 编制依据 《建筑结构荷载法律规范》GB 50009-2024《混凝土结构设计法律规范》GB 50010-2024《混凝土结构工程施工质量验收法律规范》GB...
