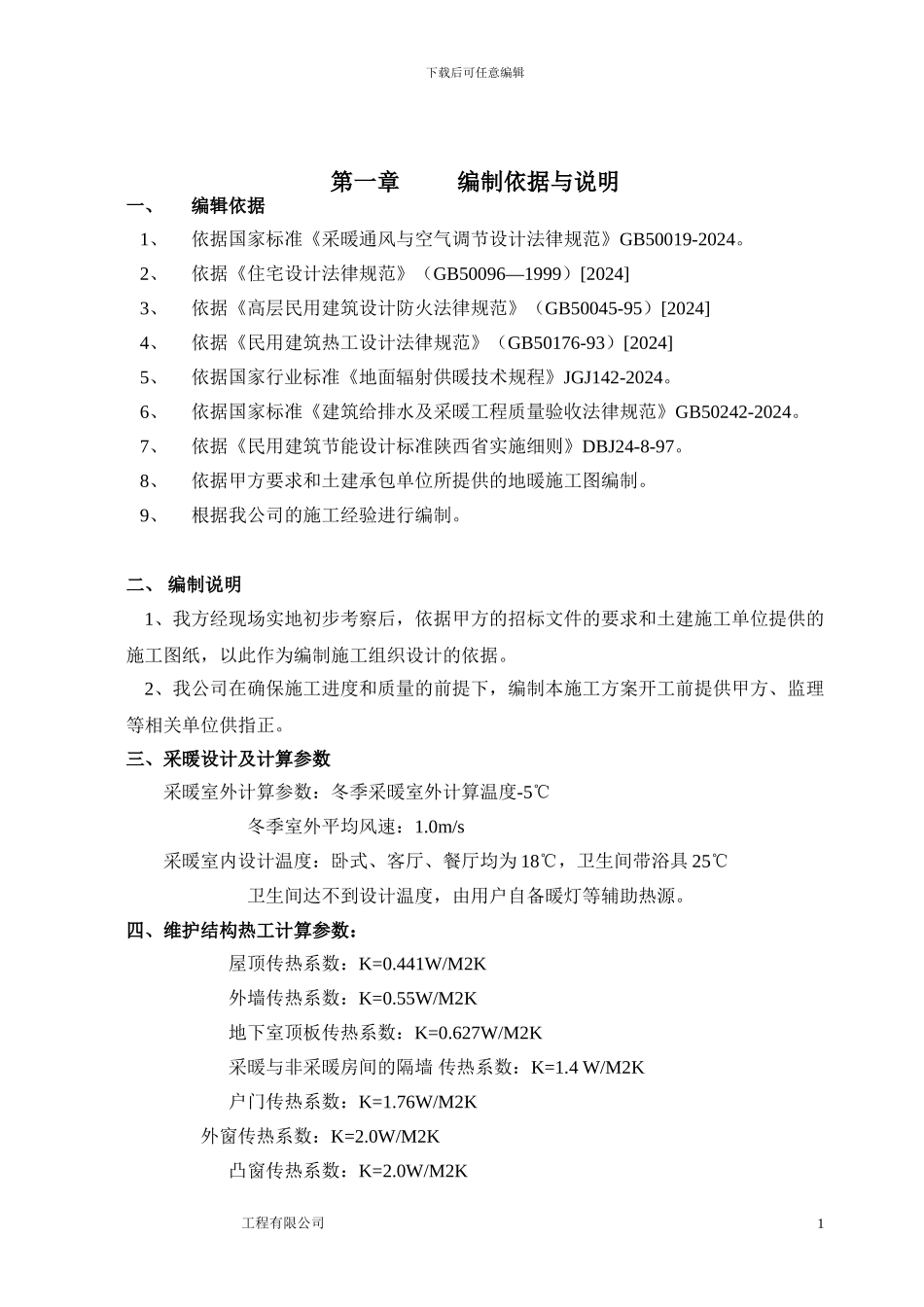

下载后可任意编辑第一章编制依据与说明一、编辑依据1、依据国家标准《采暖通风与空气调节设计法律规范》GB50019-2024。2、依据《住宅设计法律规范》（GB50096—1999）[2024]3、依据《高层民用建筑设计防火法律规范》（GB50045-95）[2024]4、依据《民用建筑热工设计法律规范》（GB50176-93）[2024]5、依据国家行业标准《地面辐射供暖技术规程》JGJ142-2024。6、依据国家标准《建筑给排水及采暖工程质量验收法律规范》GB50242-2024。7、依据《民用建筑节能设计标准陕西省实施细则》DBJ24-8-97。8、依据甲方要求和土建承包单位所提供的地暖施工图编制。9、根据我公司的施工经验进行编制。二、 编制说明1、我方经现场实地初步考察后，依据甲方的招标文件的要求和土建施工单位提供的施工图纸，以此作为编制施工组织设计的依据。2、我公司在确保施工进度和质量的前提下，编制本施工方案开工前提供甲方、监理等相关单位供指正。三、采暖设计及计算参数采暖室外计算参数：冬季采暖室外计算温度-5℃ 冬季室外平均风速：1.0m/s采暖室内设计温度：卧式、客厅、餐厅均为 18℃，卫生间带浴具 25℃ 卫生间达不到设计温度，由用户自备暖灯等辅助热源。四、维护结构热工计算参数： 屋顶传热系数：K=0.441W/M2K 外墙传热系数：K=0.55W/M2K 地下室顶板传热系数：K=0.627W/M2K 采暖与非采暖房间的隔墙 传热系数：K=1.4 W/M2K 户门传热系数：K=1.76W/M2K 外窗传热系数：K=2.0W/M2K 凸窗传热系数：K=2.0W/M2K 工程有限公司1下载后可任意编辑第二章 工程概况一、 工程概况1、 居 8#楼采暖系统，应用低温热水地板辐射采暖技术，由高陵建司承担土建的施工建设，建筑总面积约为 平方米，地址在 市 。 8#楼层数27每层户数8建筑面积 0第一层情况--分集水器数量1 路--2 路--3 路216布管形式螺旋式室内温度达到18℃2、本工程采暖供回水由城市集中供热经小区热交换站制备为 55℃/45℃低温热水，供住宅楼地板辐射采暖使用。系统定压及补水由热交换站解决。3、 本工程采纳分户控制和热计量、分室温控的地板辐射采暖系统。每栋楼前设置热计量装置。采暖分为高、中、低三个区。低区为 1~10 层，中区为 11~18 层，高区为 19~26 层，总热负荷为 566.8KW（低区热负荷为 226.9KW（其中商铺 22.8KW），中区热负荷为 167.4KW，高区热负荷为 172.5KW），系统水阻力：低区 47.5KPa；中区 48.1 KPa；高区 51.8 KPa；采暖热指标 43.5W/M2。4、 ...
