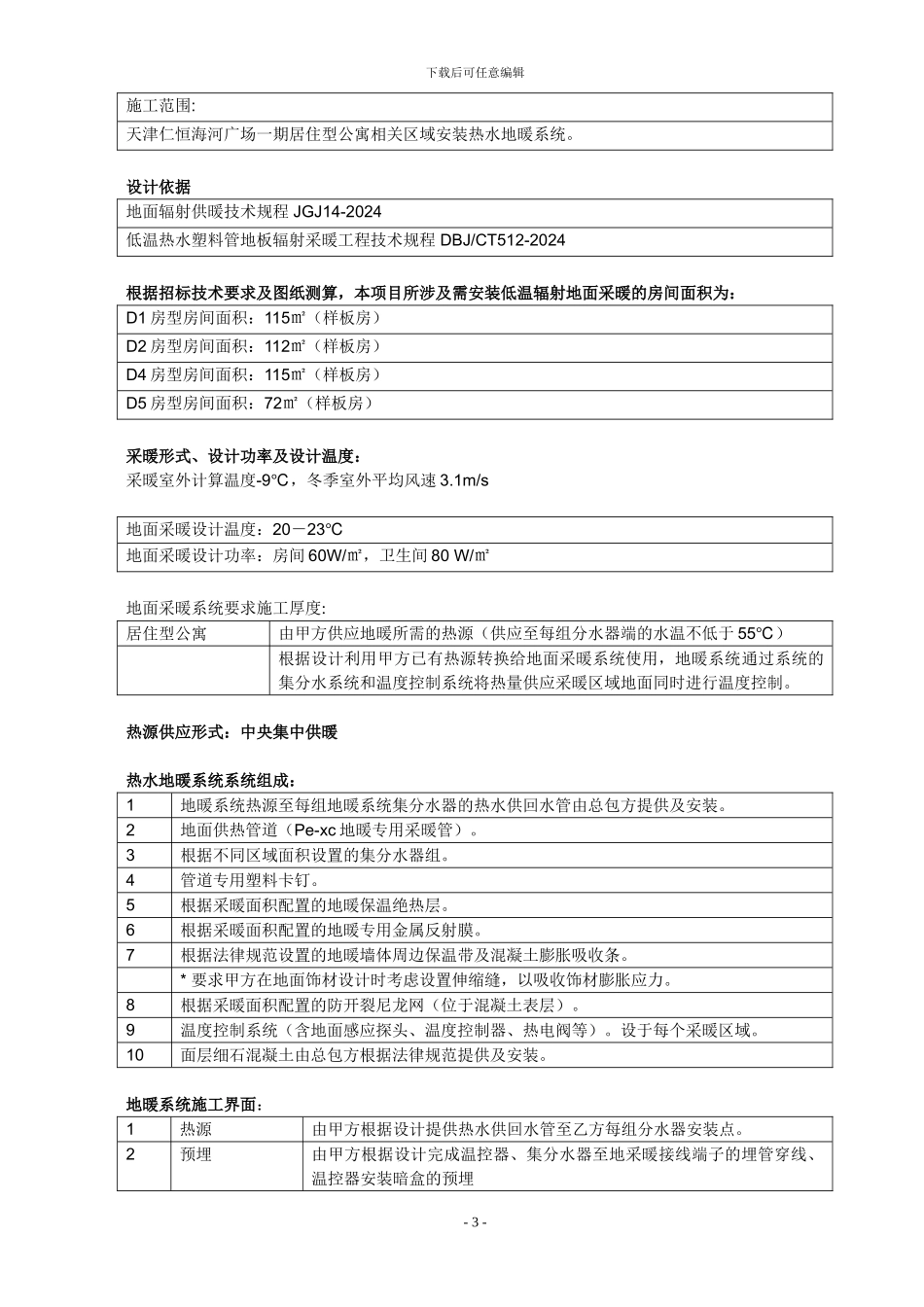

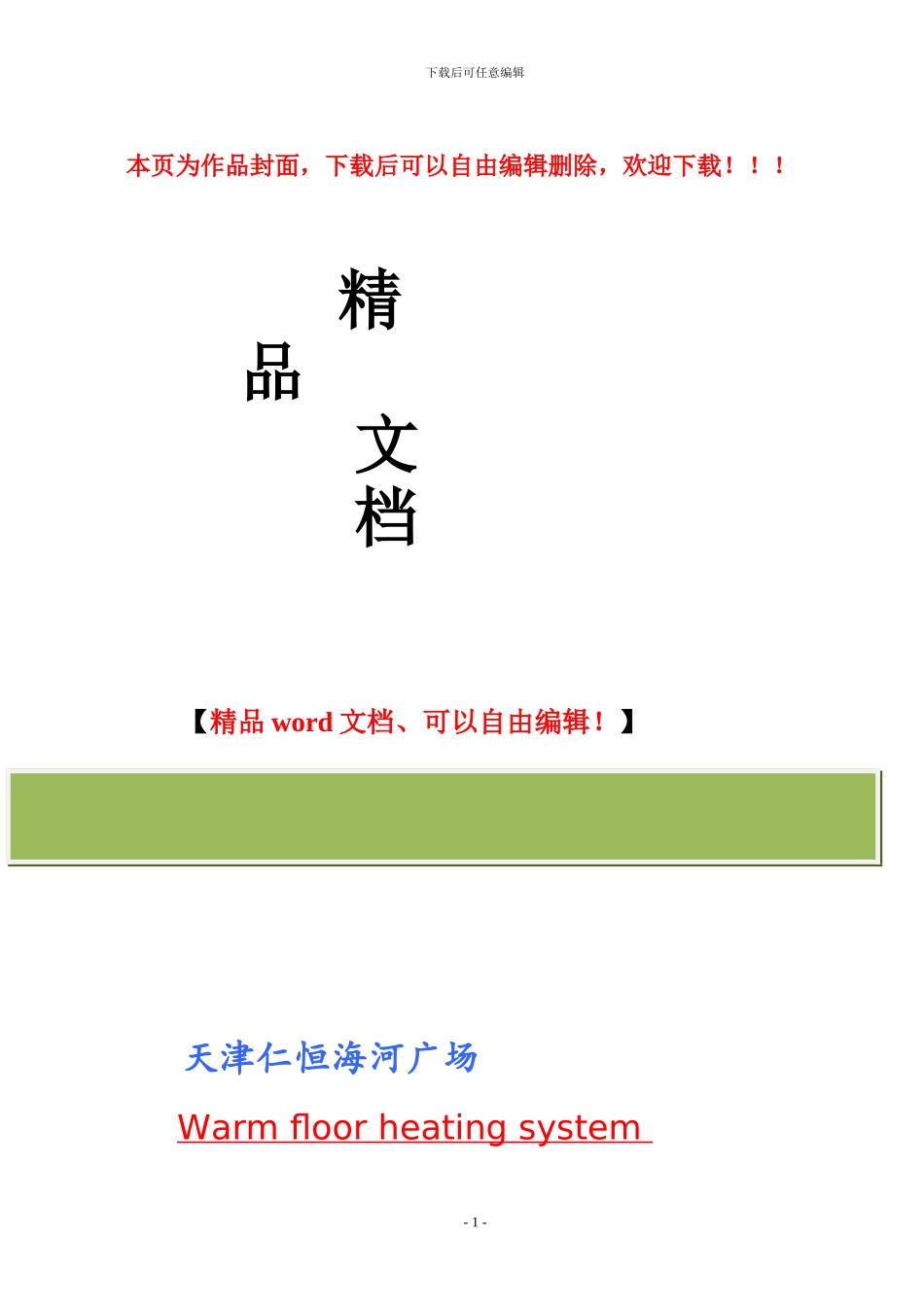

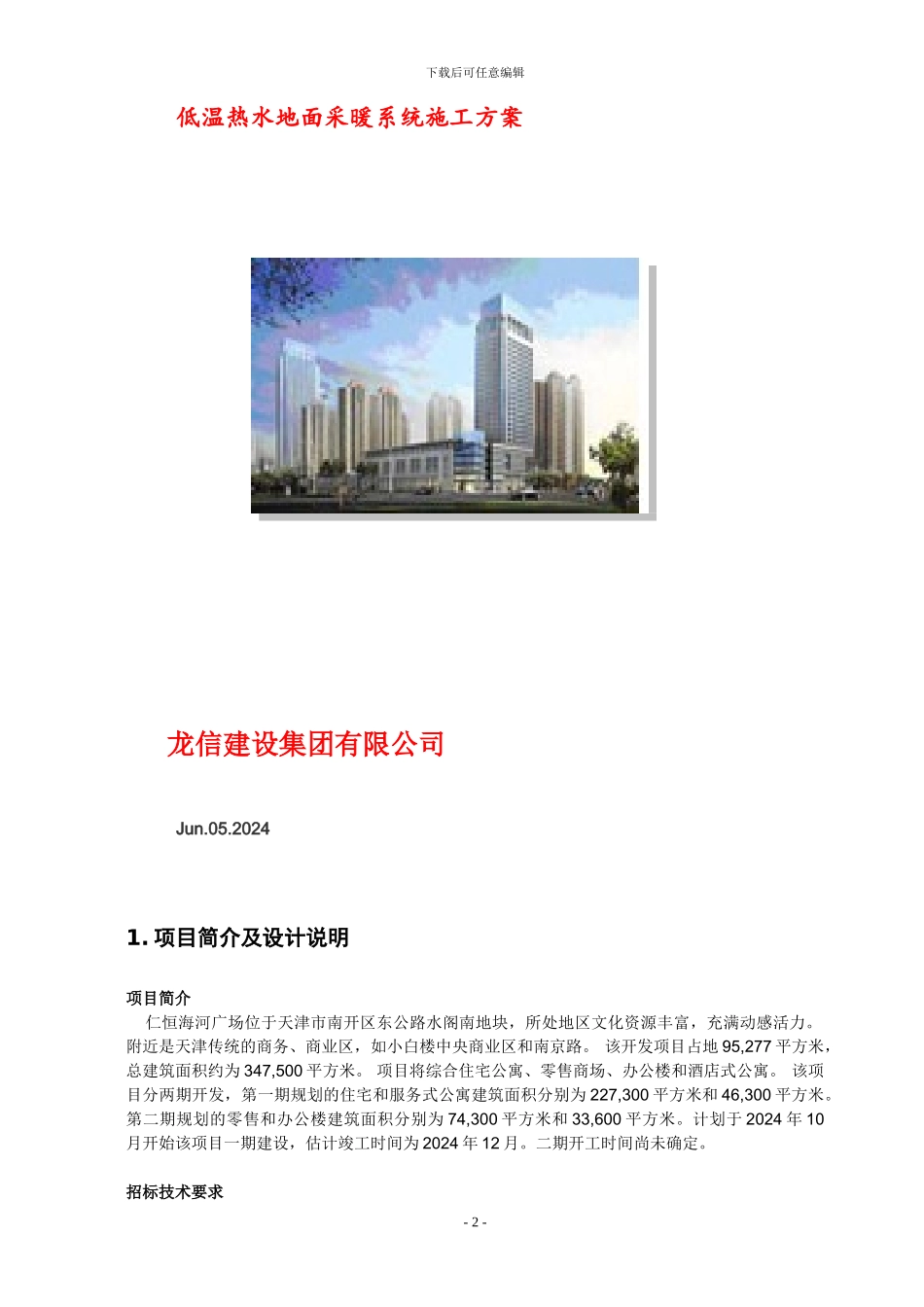

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】天津仁恒海河广场Warm floor heating system - 1 -下载后可任意编辑低温热水地面采暖系统施工方案龙信建设集团有限公司Jun.05.20241. 项目简介及设计说明项目简介 仁恒海河广场位于天津市南开区东公路水阁南地块，所处地区文化资源丰富，充满动感活力。附近是天津传统的商务、商业区，如小白楼中央商业区和南京路。 该开发项目占地 95,277 平方米，总建筑面积约为 347,500 平方米。 项目将综合住宅公寓、零售商场、办公楼和酒店式公寓。 该项目分两期开发，第一期规划的住宅和服务式公寓建筑面积分别为 227,300 平方米和 46,300 平方米。第二期规划的零售和办公楼建筑面积分别为 74,300 平方米和 33,600 平方米。计划于 2024 年 10月开始该项目一期建设，估计竣工时间为 2024 年 12 月。二期开工时间尚未确定。招标技术要求- 2 -下载后可任意编辑施工范围:天津仁恒海河广场一期居住型公寓相关区域安装热水地暖系统。设计依据地面辐射供暖技术规程 JGJ14-2024低温热水塑料管地板辐射采暖工程技术规程 DBJ/CT512-2024根据招标技术要求及图纸测算，本项目所涉及需安装低温辐射地面采暖的房间面积为：D1 房型房间面积：115㎡（样板房）D2 房型房间面积：112㎡（样板房）D4 房型房间面积：115㎡（样板房）D5 房型房间面积：72㎡（样板房）采暖形式、设计功率及设计温度：采暖室外计算温度-9℃，冬季室外平均风速 3.1m/s地面采暖设计温度：20－23℃ 地面采暖设计功率：房间 60W/㎡，卫生间 80 W/㎡地面采暖系统要求施工厚度:居住型公寓由甲方供应地暖所需的热源（供应至每组分水器端的水温不低于 55℃）根据设计利用甲方已有热源转换给地面采暖系统使用，地暖系统通过系统的集分水系统和温度控制系统将热量供应采暖区域地面同时进行温度控制。热源供应形式：中央集中供暖热水地暖系统系统组成：1地暖系统热源至每组地暖系统集分水器的热水供回水管由总包方提供及安装。2地面供热管道（Pe-xc 地暖专用采暖管）。3根据不同区域面积设置的集分水器组。4管道专用塑料卡钉。5根据采暖面积配置的地暖保温绝热层。6根据采暖面积配置的地暖专用金属反射膜。7根据法律规范设置的地暖墙体周边保温带及混凝土膨胀吸收条。* 要求甲方在地面饰材设计时考虑设置伸缩缝，以吸收饰材膨胀应力。8...
