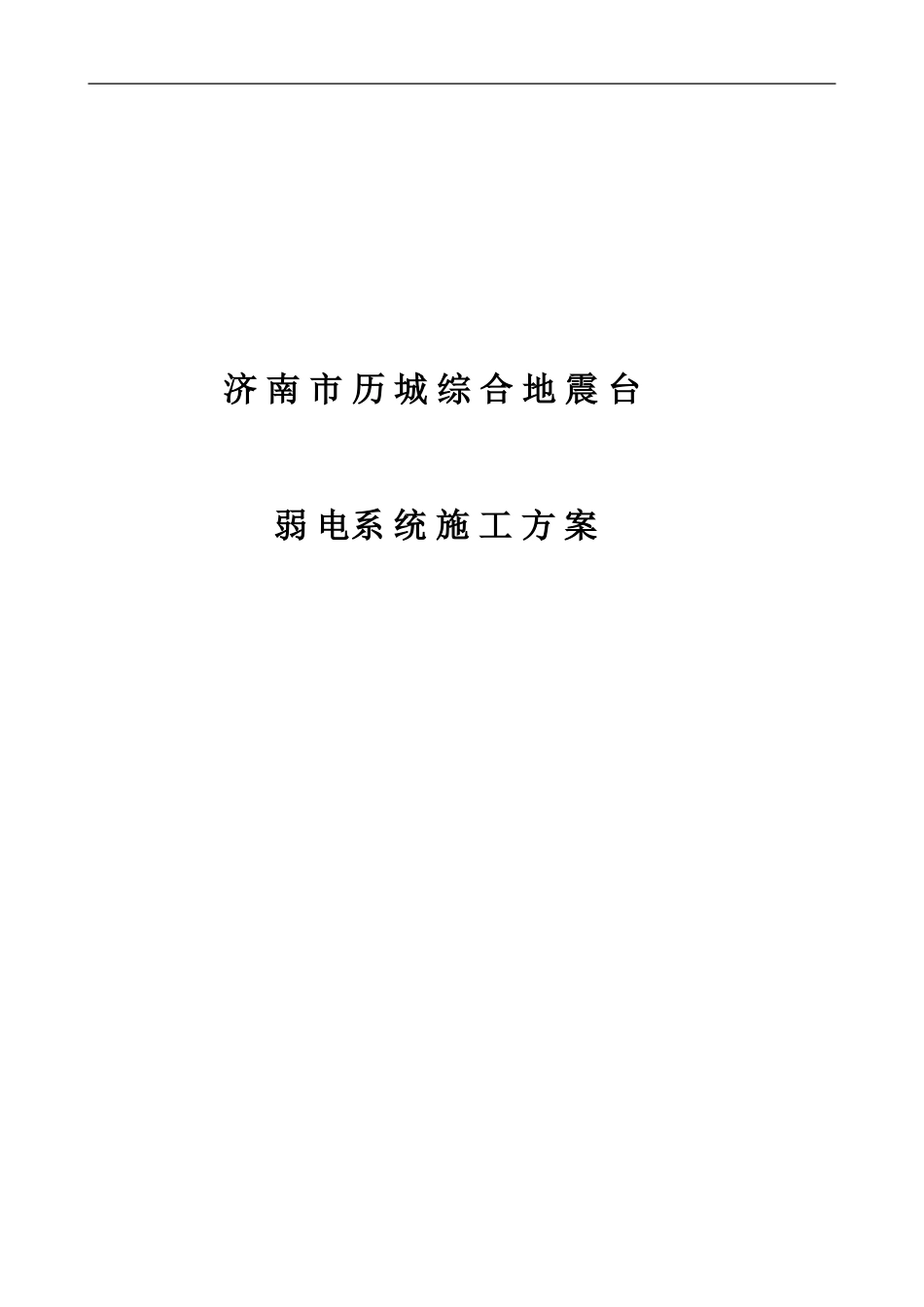

济 南 市 历 城 综 合 地 震 台弱 电系 统 施 工 方 案下载后可任意编辑济南智厦科技有限公司弱 电 系 统 施 工 方 案综合布线系统部分依据设计院的设计图纸及工程的实际情况，对综合布线系统做出切实可行的施工方案。各层的信息点分布及数量见下表楼层WDX1WDX2WDX3WDX4RDXWDX1数据/语音3/3数据/语音 3/32数据/语音48/48数据/语音 11/123数据/语音42/424数据/语音22/22合计数据/语音 129/130 点各层的桥架、管、线缆数量见下表。 楼层规格1234竖井合计备注2下载后可任意编辑200×10080554518198弱电桥架300×1001010弱电桥架1061004CSL 17040802390287075010260康普超五类线缆JDG 金属穿线管68506240106920DN251、楼层弱电箱位置的确定根据设计院的设计，每层设一个弱电箱。从图纸上我们可以测量出，所有数据信息端口距离楼层配线箱的距离均少于 95 米，符合综合布线的法律规范要求。2、配线柜安装根据原设计方案要求,楼层配线柜采纳壁挂式安装，距地面 1.5 米。各自独立，每层各设语音和数据配线箱一个。数据配线柜内，Patch-Panel 配线架（24 口）放置 2 个，占 4 U 的空间，考虑到交换设备（4-8U）、光纤接续箱（1-3U）的安装空间和散热空间，数据配线柜应有 12U 空间高度。语音配线柜内，为了方便与数据箱配套及相互转换，也采纳 Patch-Panel 配线架（24口），放置 2 个。3、工作区信息面板安装工作区内根据信息点的类型选择选择面板和模块。电缆自面板穿 JDG 金属穿线管至桥架，再经由桥架汇聚至相应的楼层配线箱。有些信息点的安装暗盒是语音数据和并在一起的，可以在一条线管内敷设两条五类线缆，采纳双口信息面板。这样安装，完全符合综合布线法律规范要求。面板及模块采纳德力西双孔信息面板4、水平布线自信息点至水平桥架内为水平布线。线管两端应加装护口帽，暗盒内预留 20 厘米线缆。线缆应保持自然平伸状态，禁止线缆处于拉伸状态。5、垂直布线楼层配线箱至机房为垂直布线。桥架内线缆应使用尼龙扎带捆扎，捆扎距离小于 1 米，每扎线缆不多于 24 条。水平桥架内线缆应适当固定，并保持自然平伸状态，禁止线缆处于拉伸状态。垂直桥架内线缆应作悬挂处理，悬挂间距小于 2 米。垂直桥架内线扎应作楼层标记。3下载后可任意编辑6、外网语音、数据接入电信语音接入时，线路自建筑物外引入原设计方案中的设备间，沿垂直桥架上行至各层语音配线箱内。数据接入时，各楼层配线箱内应使...
