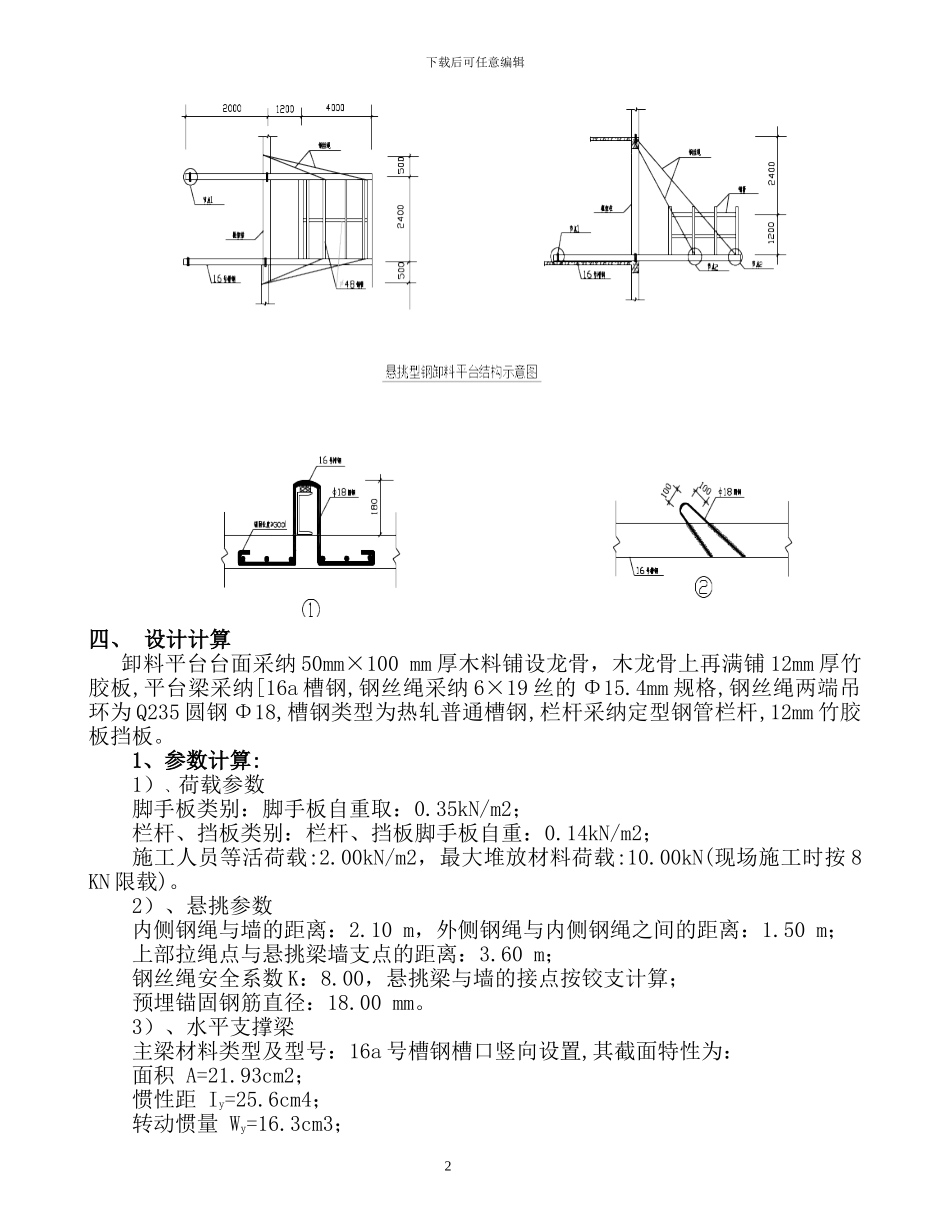

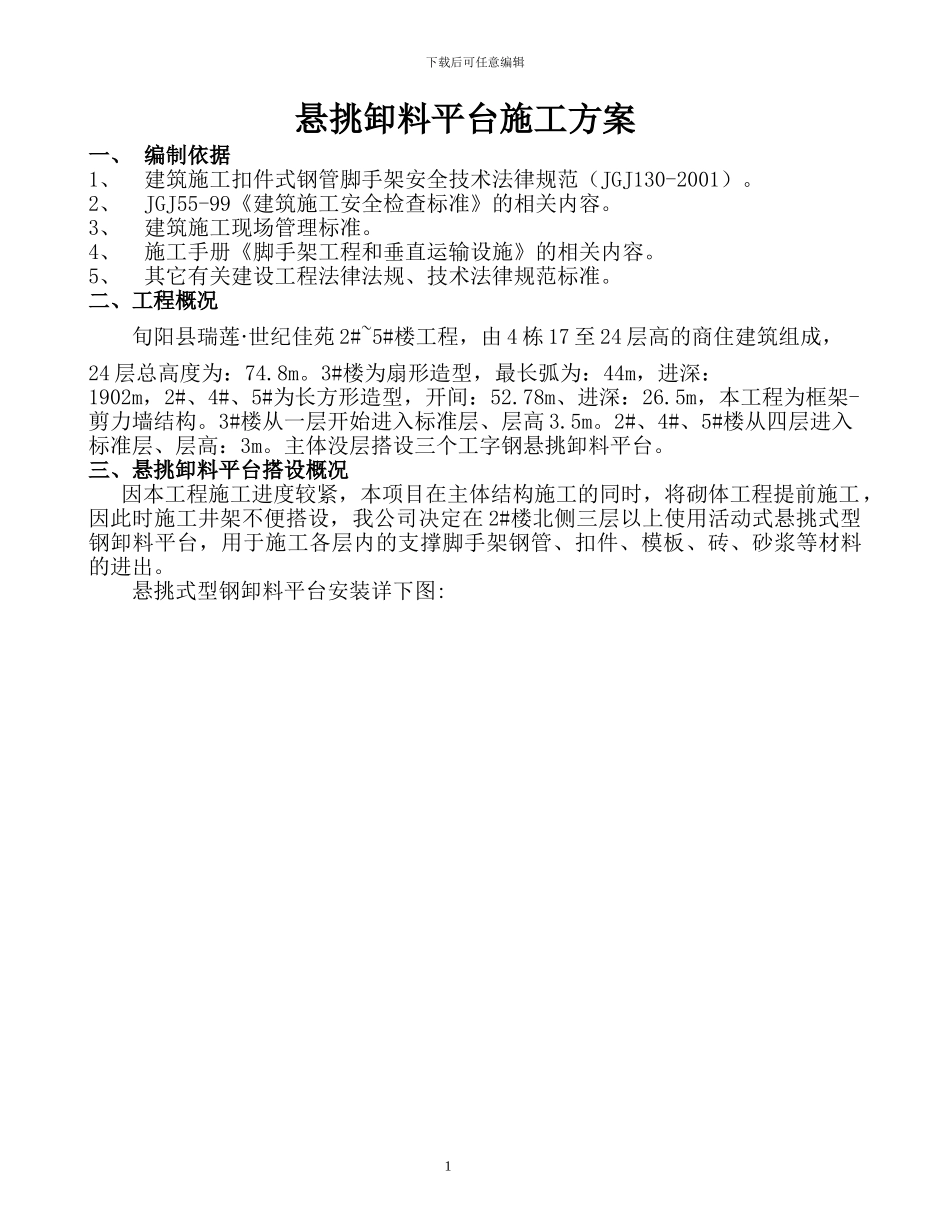

下载后可任意编辑 悬挑卸料平台施工方案一、 编制依据1、建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130-2001）。2、JGJ55-99《建筑施工安全检查标准》的相关内容。3、建筑施工现场管理标准。4、施工手册《脚手架工程和垂直运输设施》的相关内容。5、其它有关建设工程法律法规、技术法律规范标准。二、工程概况旬阳县瑞莲·世纪佳苑 2#~5#楼工程，由 4 栋 17 至 24 层高的商住建筑组成，24 层总高度为：74.8m。3#楼为扇形造型，最长弧为：44m，进深：1902m，2#、4#、5#为长方形造型，开间：52.78m、进深：26.5m，本工程为框架-剪力墙结构。3#楼从一层开始进入标准层、层高 3.5m。2#、4#、5#楼从四层进入标准层、层高：3m。主体没层搭设三个工字钢悬挑卸料平台。三、悬挑卸料平台搭设概况 因本工程施工进度较紧，本项目在主体结构施工的同时，将砌体工程提前施工，因此时施工井架不便搭设，我公司决定在 2#楼北侧三层以上使用活动式悬挑式型钢卸料平台，用于施工各层内的支撑脚手架钢管、扣件、模板、砖、砂浆等材料的进出。悬挑式型钢卸料平台安装详下图: 1下载后可任意编辑四、 设计计算卸料平台台面采纳 50mm×100 mm 厚木料铺设龙骨，木龙骨上再满铺 12mm 厚竹胶板,平台梁采纳[16a 槽钢,钢丝绳采纳 6×19 丝的 Φ15.4mm 规格,钢丝绳两端吊环为 Q235 圆钢 Φ18,槽钢类型为热轧普通槽钢,栏杆采纳定型钢管栏杆,12mm 竹胶板挡板。 1、参数计算:1）、荷载参数脚手板类别：脚手板自重取：0.35kN/m2；栏杆、挡板类别：栏杆、挡板脚手板自重：0.14kN/m2；施工人员等活荷载:2.00kN/m2，最大堆放材料荷载:10.00kN(现场施工时按 8KN 限载)。2）、悬挑参数内侧钢绳与墙的距离：2.10 m，外侧钢绳与内侧钢绳之间的距离：1.50 m；上部拉绳点与悬挑梁墙支点的距离：3.60 m；钢丝绳安全系数 K：8.00，悬挑梁与墙的接点按铰支计算；预埋锚固钢筋直径：18.00 mm。3）、水平支撑梁主梁材料类型及型号：16a 号槽钢槽口竖向设置,其截面特性为：面积 A=21.93cm2；惯性距 Iy=25.6cm4；转动惯量 Wy=16.3cm3；2下载后可任意编辑回转半径 iy=1.83cm；截面尺寸：b=63mm,h=160mm,t=10mm。4）、卸料平台参数水平钢梁(主梁)的悬挑长度：5.20 m，水平钢梁(主梁)的锚固长度：2.0 m；平台计算宽度：2.4m。2、主梁的验算:1）荷载参数脚手板自重：0.35kN/m2活载:1.4×1.2×2kN/m2=3.36kN/m2最大的材料器具堆放荷载为 10.00kN，转化...
