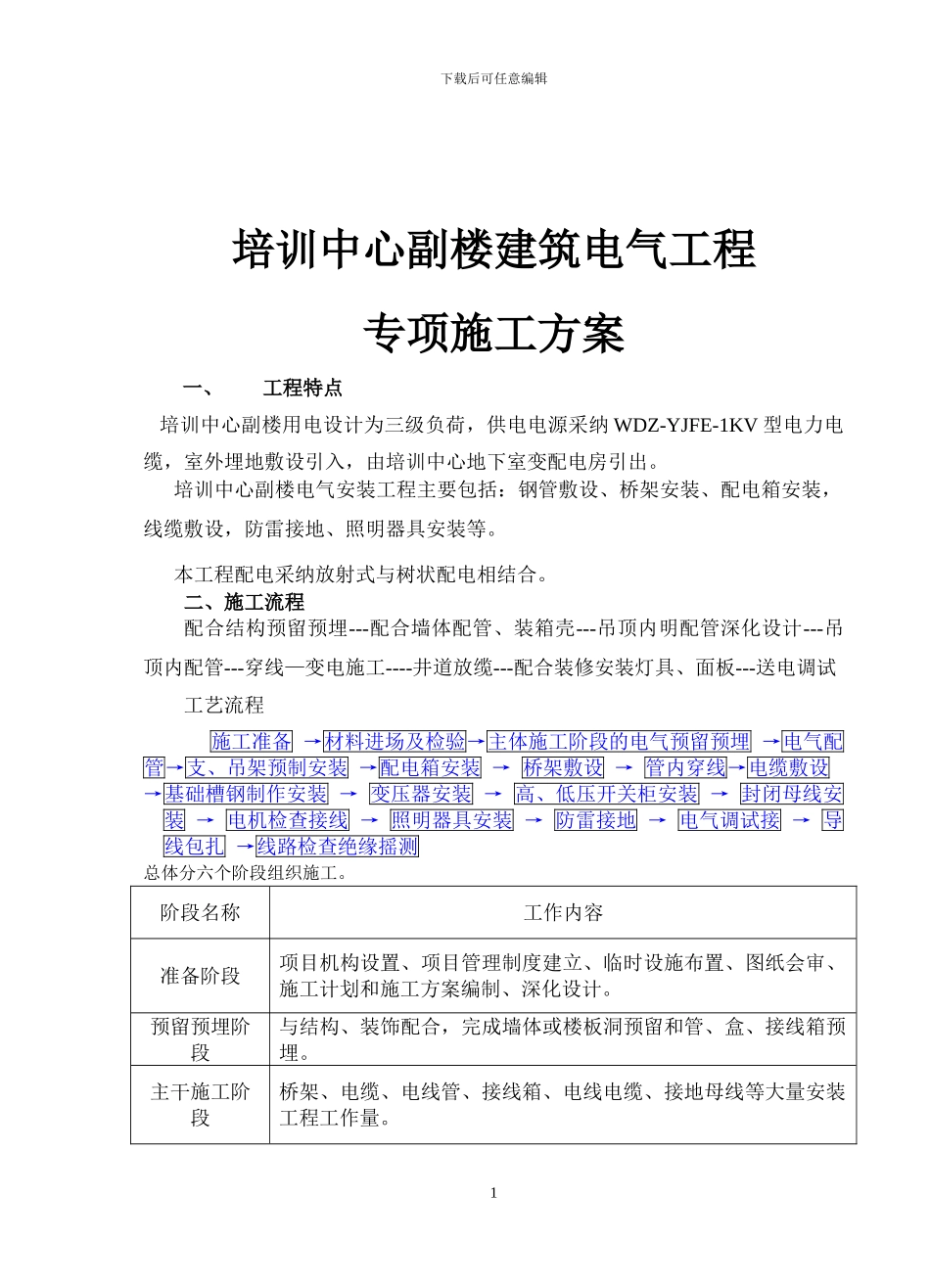

下载后可任意编辑培训中心副楼建筑电气工程专项施工方案一、工程特点 培训中心副楼用电设计为三级负荷，供电电源采纳 WDZ-YJFE-1KV 型电力电缆，室外埋地敷设引入，由培训中心地下室变配电房引出。培训中心副楼电气安装工程主要包括：钢管敷设、桥架安装、配电箱安装，线缆敷设，防雷接地、照明器具安装等。本工程配电采纳放射式与树状配电相结合。二、施工流程配合结构预留预埋---配合墙体配管、装箱壳---吊顶内明配管深化设计---吊顶内配管---穿线—变电施工----井道放缆---配合装修安装灯具、面板---送电调试工艺流程施工准备 →材料进场及检验→主体施工阶段的电气预留预埋 →电气配管→支、吊架预制安装 →配电箱安装 → 桥架敷设 → 管内穿线→电缆敷设 →基础槽钢制作安装 → 变压器安装 → 高、低压开关柜安装 → 封闭母线安装 → 电机检查接线 → 照明器具安装 → 防雷接地 → 电气调试接 → 导线包扎 →线路检查绝缘摇测总体分六个阶段组织施工。阶段名称工作内容准备阶段项目机构设置、项目管理制度建立、临时设施布置、图纸会审、施工计划和施工方案编制、深化设计。预留预埋阶段与结构、装饰配合，完成墙体或楼板洞预留和管、盒、接线箱预埋。主干施工阶段桥架、电缆、电线管、接线箱、电线电缆、接地母线等大量安装工程工作量。1下载后可任意编辑设备安装阶段各变电室、电井内电气设备按计划吊运安装。与装修配合阶段与装饰及其它专业配合完成灯具、开关、插座等的安装。调试验收阶段对变配电设备进行调试试验，接受电力公司等管理结构的验收三、施工方法及质量控制要点3.1 施工准备施工前先熟悉图纸资料，并组织有关人员进行图纸会审，核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力、准备工机具及材料，同时提出备料及分批采购计划。材料进场后，组织有关人员协同业主进行检验，杜绝不合格品进场。所有电气设备、材料的规格型号及电压等级均符合设计要求，并有产品合格证。（1）各种金属型钢无明显锈蚀，管内无毛刺。所有紧固螺栓均采纳镀锌件。（2）动力、照明配电箱均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证和铭牌，铭牌上注明厂家名称，附件、备件齐全。运到现场后，组织开箱进行检查，检查有无变形、掉漆现象，仪表部件是否齐全，备品备件、说明书等有无缺损，并做好开箱记录。（3）电缆的型号、规格及电压等级必须符合设计要求及国家标准的规定，外观完好...
