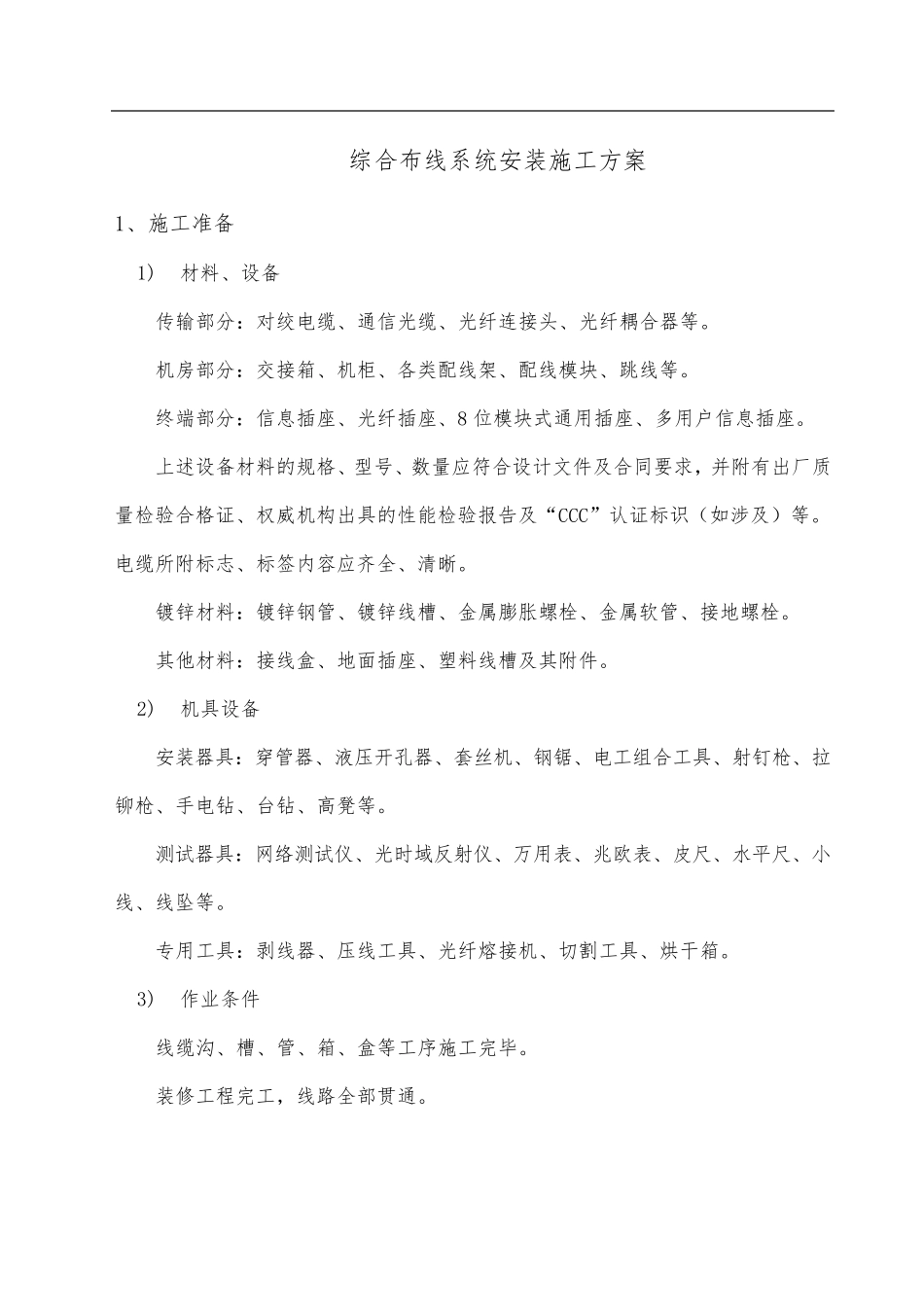

综合布线系统安装施工方案 1、施工准备 1) 材料、设备 传输部分：对绞电缆、通信光缆、光纤连接头、光纤耦合器等。 机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。 终端部分：信息插座、光纤插座、8 位模块式通用插座、多用户信息插座。 上述设备材料的规格、型号、数量应符合设计文件及合同要求，并附有出厂质量检验合格证、权威机构出具的性能检验报告及“CCC”认证标识（如涉及）等。电缆所附标志、标签内容应齐全、清晰。 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 其他材料：接线盒、地面插座、塑料线槽及其附件。 2) 机具设备 安装器具：穿管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。 测试器具：网络测试仪、光时域反射仪、万用表 、兆 欧 表 、皮 尺 、水 平 尺 、小线、线坠 等。 专 用工具：剥 线器、压线工具、光纤熔 接机、切 割 工具、烘 干 箱。 3) 作 业 条 件 线缆沟 、槽、管、箱、盒等工序 施工完 毕 。 装修 工程 完 工，线路 全部贯 通。 配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。 4) 技术准备 施工图纸齐全。 施工方案编制完毕，并经审批。 施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。 2、线缆敷设操作工艺 重要管路采用地下通信管网时，应符合国家现行标准《通信管道工程施工及验收技术规范》YDJ 39 中相关规定。 线缆敷设一般应符合下列要求： (1) 线缆的布放应自然平直，线缆间不得缠绕、交叉等。 (2) 线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。 (3) 线缆在布放前两端应贴有标签，以表明起始和终 端位 置 ，标签书写 应清 晰 。 (4) 对绞 电 缆、光缆及建 筑 物内其 他 弱 电 系 统 的线缆应分 隔 布放，且中间无接头 。 (5) 线缆端接后 应有余 量 。在交接间、设备间对绞 电 缆预 留 长 度，一般为 0． 5～lm； 工作区 为 10～ 30mm； 光缆在设备端预 留 长 度一般为 3～ 5m，有特 殊 要求的应按 设计要求预 留 长 度。 (6) 线缆的弯 曲 半 径 应符合下列规定： a．对绞电缆的弯曲半径应大于电缆外经的8 倍。 b．主干对绞电缆的弯曲半径...
