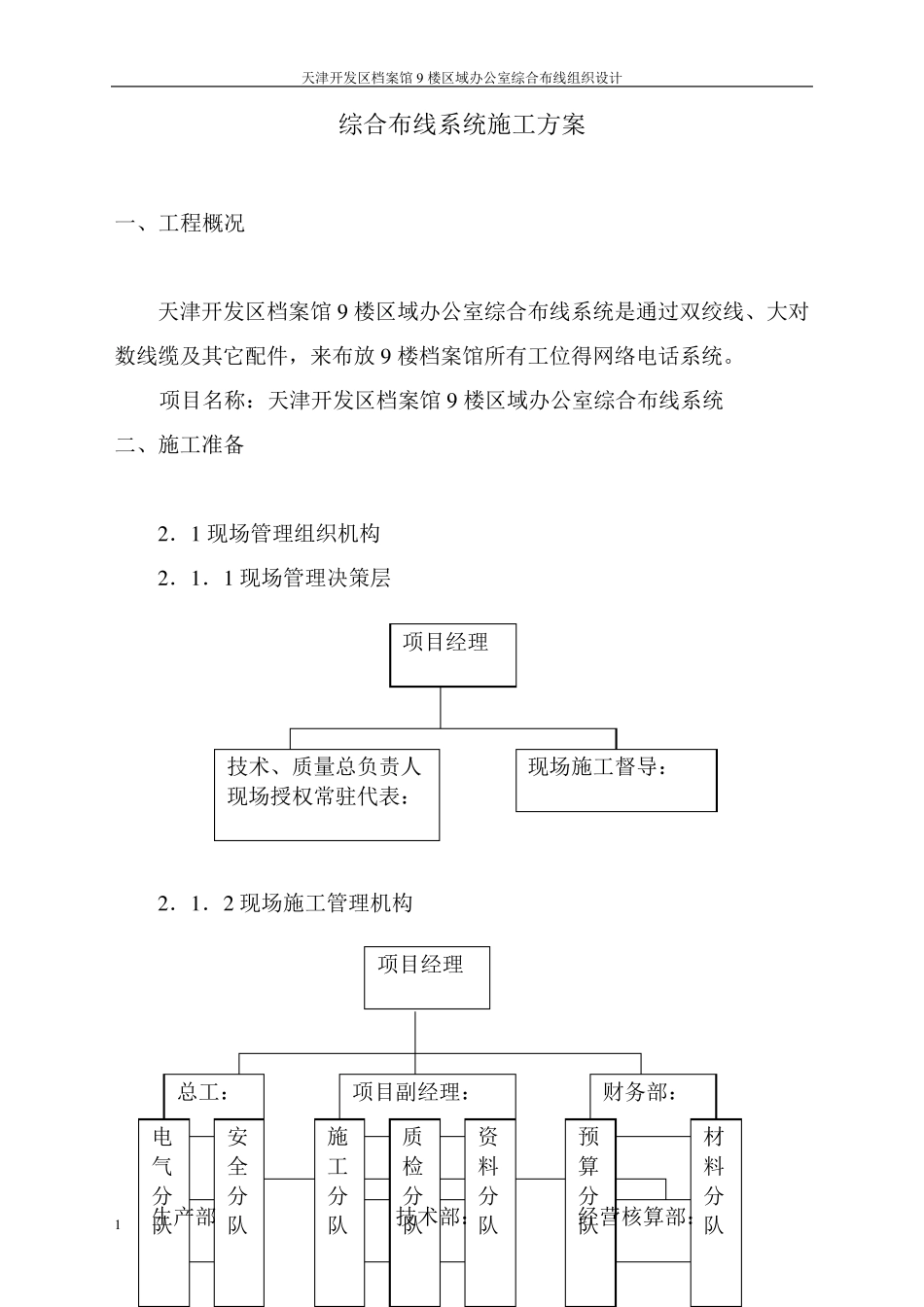

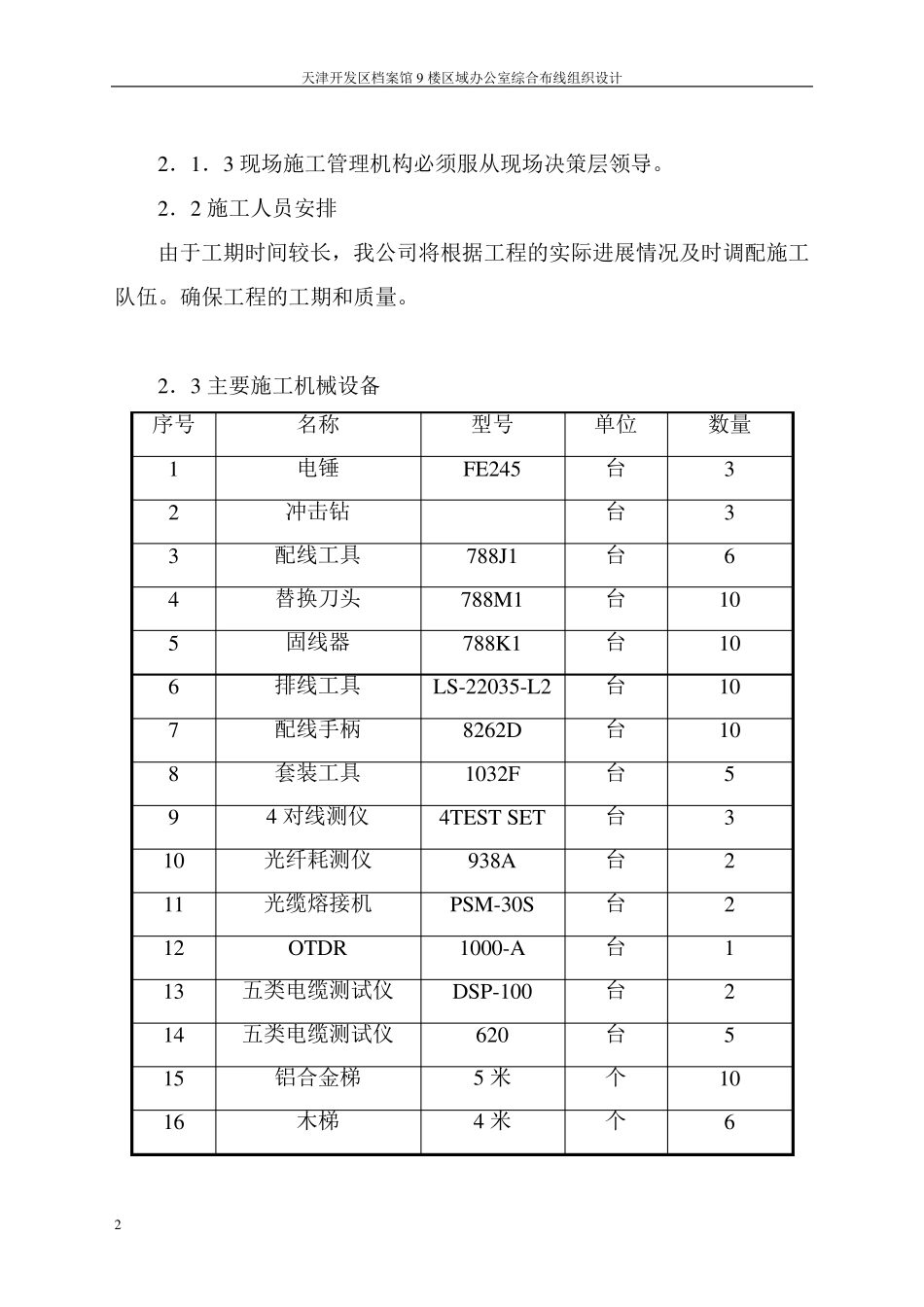

天津开发区档案馆9 楼区域办公室综合布线组织设计 1 综合布线系统施工方案 一、工程概况 天津开发区档案馆9 楼区域办公室综合布线系统是通过双绞线、大对数线缆及其它配件，来布放 9 楼档案馆所有工位得网络电话系统。 项目名称：天津开发区档案馆9 楼区域办公室综合布线系统 二、施工准备 2 ．1 现场管理组织机构 2 ．1 ．1 现场管理决策层 2 ．1 ．2 现场施工管理机构 项目经理 技术、质量总负责人 现场授权常驻代表： 现场施工督导： 项目经理 总工： 项目副经理： 财务部： 生产部 技术部： 经营核算部： 电 气 分 队 安 全 分 队 施 工 分 队 质 检 分 队 资 料 分 队 预 算 分 队 材 料 分 队 天津开发区档案馆9 楼区域办公室综合布线组织设计 2 2．1．3 现场施工管理机构必须服从现场决策层领导。 2．2 施工人员安排 由于工期时间较长，我公司将根据工程的实际进展情况及时调配施工队伍。确保工程的工期和质量。 2．3 主要施工机械设备 序号 名称 型号 单位 数量 1 电锤 FE245 台 3 2 冲击钻 台 3 3 配线工具 788J1 台 6 4 替换刀头 788M1 台 10 5 固线器 788K1 台 10 6 排线工具 LS-22035-L2 台 10 7 配线手柄 8262D 台 10 8 套装工具 1032F 台 5 9 4 对线测仪 4TEST SET 台 3 10 光纤耗测仪 938A 台 2 11 光缆熔接机 PSM-30S 台 2 12 OTDR 1000-A 台 1 13 五类电缆测试仪 DSP-100 台 2 14 五类电缆测试仪 620 台 5 15 铝合金梯 5 米 个 10 16 木梯 4 米 个 6 天津开发区档案馆9 楼区域办公室综合布线组织设计 3 1 7 放线架 付 4 1 8 放缆器 个 4 1 9 滑轮 个 4 2 0 万用表 块 2 2 1 摇表 块 2 2 ．4 施工现场布置 根据实际情况，布置生产用房和库房。 2 ．5 技术准备 （1 ）组织有关专业人员和施工人员熟悉图纸、规范及施工要求。 （2 ）根据施工图纸进行现场勘察。 （3 ）根据施工要求准备标准图集。 （4 ）准备有关记录，验收资料。 2 ．6 主要设备材料进场计划 依据施工的进度情况，及时提前作出进场计划。 三、施工步骤 3 ．1 安装工艺流程 敷设光缆 光缆尾缆熔接 施 敷设大对数电缆 配线架安装布线 工 准 敷设水平线缆 信息插座安装 备 天津开发区档案馆9 楼区域办公室综合布线组织设计 4 工...
