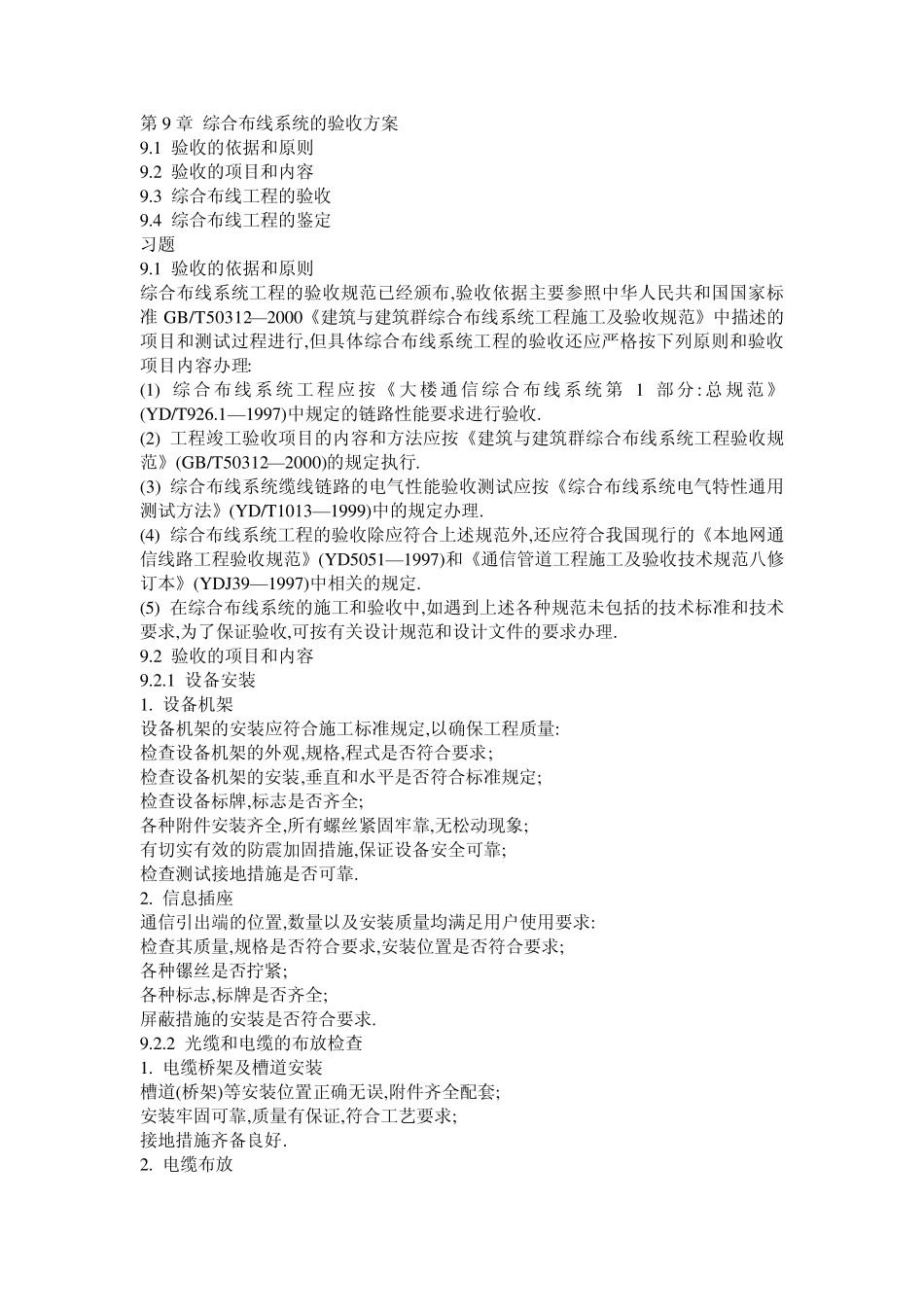

第9 章 综合布线系统的验收方案 9.1 验收的依据和原则 9.2 验收的项目和内容 9.3 综合布线工程的验收 9.4 综合布线工程的鉴定 习题 9.1 验收的依据和原则 综合布线系统工程的验收规范已经颁布,验收依据主要参照中华人民共和国国家标准GB/T50312—2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行,但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理: (1) 综合布线系统工程应 按 《 大 楼通 信 综合布线系统第1 部分 : 总 规范》(YD/T926.1—1997)中规定的链路性能要求进行验收. (2) 工程竣工验收项目的内容和方法应按《建筑与建筑群综合布线系统工程验收规范》(GB/T50312—2000)的规定执行. (3) 综合布线系统缆线链路的电气性能验收测试应按《综合布线系统电气特性通用测试方法》(YD/T1013—1999)中的规定办理. (4) 综合布线系统工程的验收除应符合上述规范外,还应符合我国现行的《本地网通信线路工程验收规范》(YD5051—1997)和《通信管道工程施工及验收技术规范八修订本》(YDJ39—1997)中相关的规定. (5) 在综合布线系统的施工和验收中,如遇到上述各种规范未包括的技术标准和技术要求,为了保证验收,可按有关设计规范和设计文件的要求办理. 9.2 验收的项目和内容 9.2.1 设备安装 1. 设备机架 设备机架的安装应符合施工标准规定,以确保工程质量: 检查设备机架的外观,规格,程式是否符合要求; 检查设备机架的安装,垂直和水平是否符合标准规定; 检查设备标牌,标志是否齐全; 各种附件安装齐全,所有螺丝紧固牢靠,无松动现象; 有切实有效的防震加固措施,保证设备安全可靠; 检查测试接地措施是否可靠. 2. 信息插座 通信引出端的位置,数量以及安装质量均满足用户使用要求: 检查其质量,规格是否符合要求,安装位置是否符合要求; 各种镙丝是否拧紧; 各种标志,标牌是否齐全; 屏蔽措施的安装是否符合要求. 9.2.2 光缆和电缆的布放检查 1. 电缆桥架及槽道安装 槽道(桥架)等安装位置正确无误,附件齐全配套; 安装牢固可靠,质量有保证,符合工艺要求; 接地措施齐备良好. 2. 电缆布放 各种缆线的规格,长度均符合设计要求; 缆线的路由,位置正确,敷设安装操作均符合工艺要求. 9.2.3 楼外电缆和光缆的布放 1. 架空布线 电缆,光缆和吊线的规格及质量均符合使用要求. 吊线的装设位置,垂度,高度以及工艺要求均符合标准规定. 电缆或光缆挂设工艺和吊...
