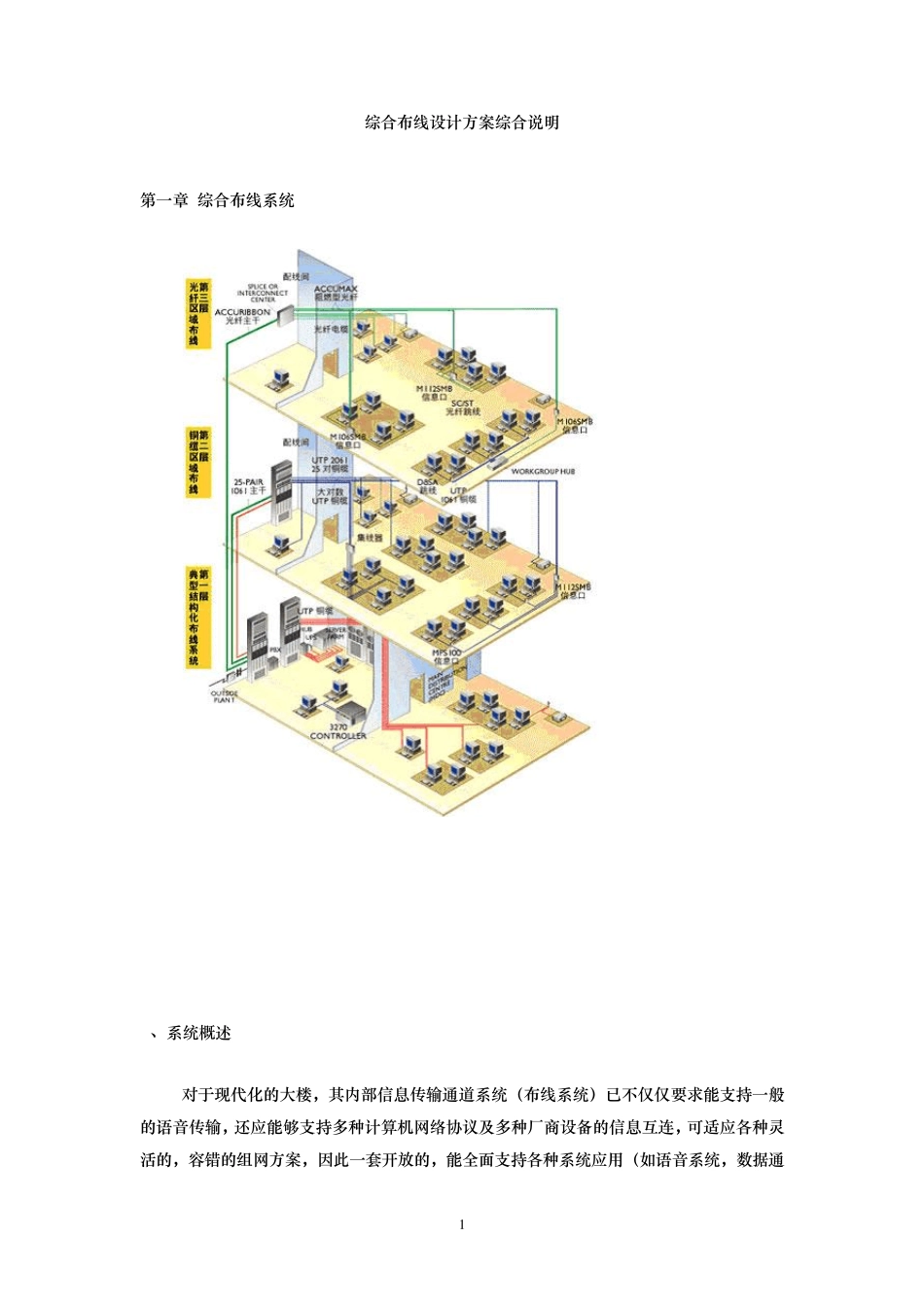

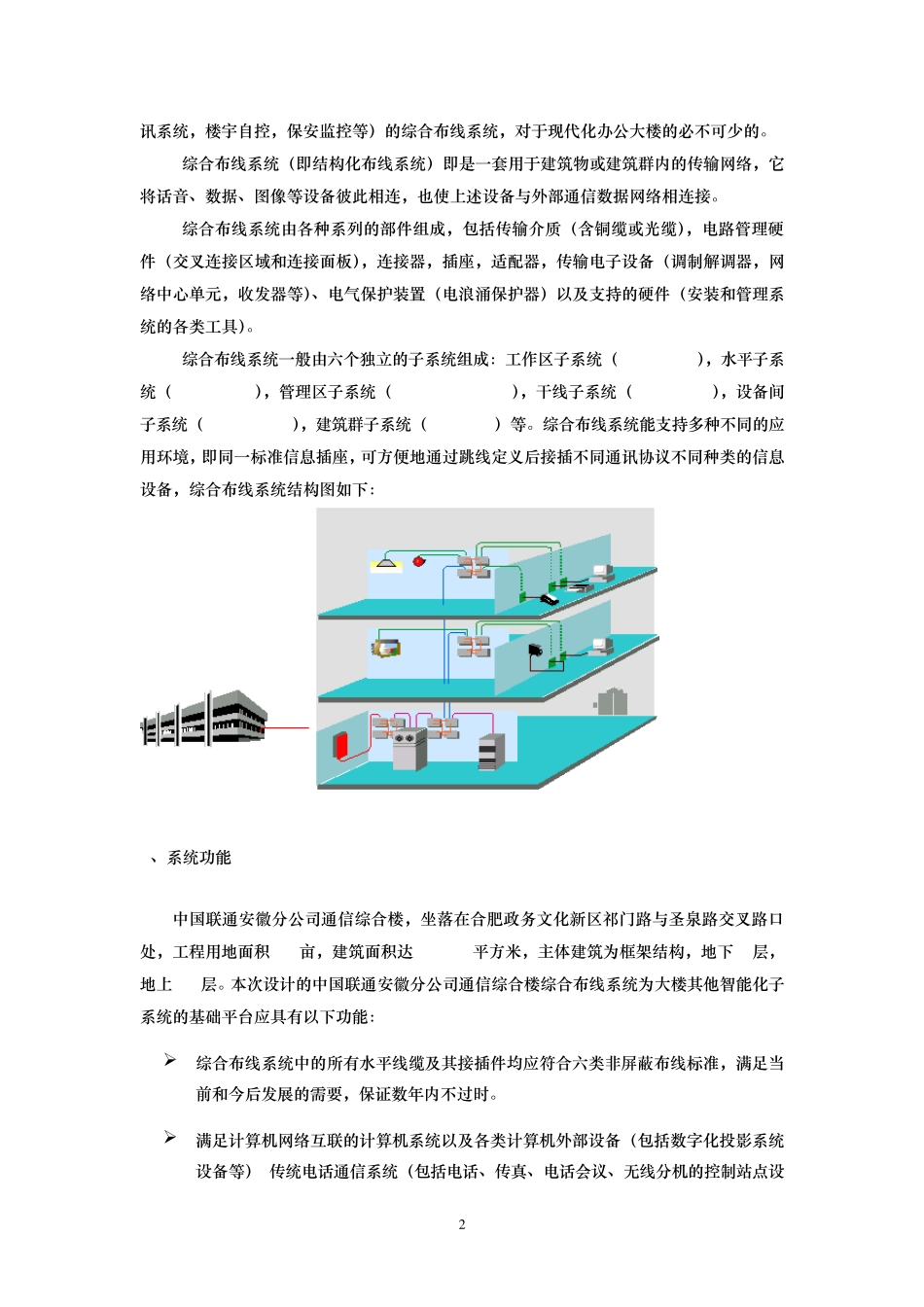

1 综合布线设计方案综合说明 第一章 综合布线系统 1、系统概述 对于现代化的大楼，其内部信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的，容错的组网方案，因此一套开放的，能全面支持各种系统应用（如语音系统，数据通 2 讯系统，楼宇自控，保安监控等）的综合布线系统，对于现代化办公大楼的必不可少的。 综合布线系统（即结构化布线系统）即是一套用于建筑物或建筑群内的传输网络，它将话音、数据、图像等设备彼此相连，也使上述设备与外部通信数据网络相连接。 综合布线系统由各种系列的部件组成，包括传输介质（含铜缆或光缆），电路管理硬件（交叉连接区域和连接面板），连接器，插座，适配器，传输电子设备（调制解调器，网络中心单元，收发器等）、电气保护装置（电浪涌保护器）以及支持的硬件（安装和管理系统的各类工具）。 综合布线系统一般由六个独立的子系统组成：工作区子系统（WorkArea），水平子系统（Horizontal），管理区子系统（Administration），干线子系统（Backbone），设备间子系统（Equipment），建筑群子系统（Campus）等。综合布线系统能支持多种不同的应用环境，即同一标准信息插座，可方便地通过跳线定义后接插不同通讯协议不同种类的信息设备，综合布线系统结构图如下： 2、系统功能 中国联通安徽分公司通信综合楼，坐落在合肥政务文化新区祁门路与圣泉路交叉路口处，工程用地面积 20亩，建筑面积达 25935平方米，主体建筑为框架结构，地下 1层，地上 16层。本次设计的中国联通安徽分公司通信综合楼综合布线系统为大楼其他智能化子系统的基础平台应具有以下功能： 综合布线系统中的所有水平线缆及其接插件均应符合六类非屏蔽布线标准，满足当前和今后发展的需要，保证数年内不过时。 满足计算机网络互联的计算机系统以及各类计算机外部设备（包括数字化投影系统设备等）/传统电话通信系统（包括电话、传真、电话会议、无线分机的控制站点设 3 备等）以及综合安防系统、一卡通系统的需要。 计算机网络系统覆盖整幢建筑物，计算机网络系统可以通过路由器接入 Internet，主干网可以适应 FDDI，快速以太网，千兆以太网，ATM网等； 用户可以根据具体用途配置各种级别的网络设备，可以对网络设备灵活更新和移动，同时可以适应网络设备的扩充和调整，例如增加 IP电话接入等特殊需要...
