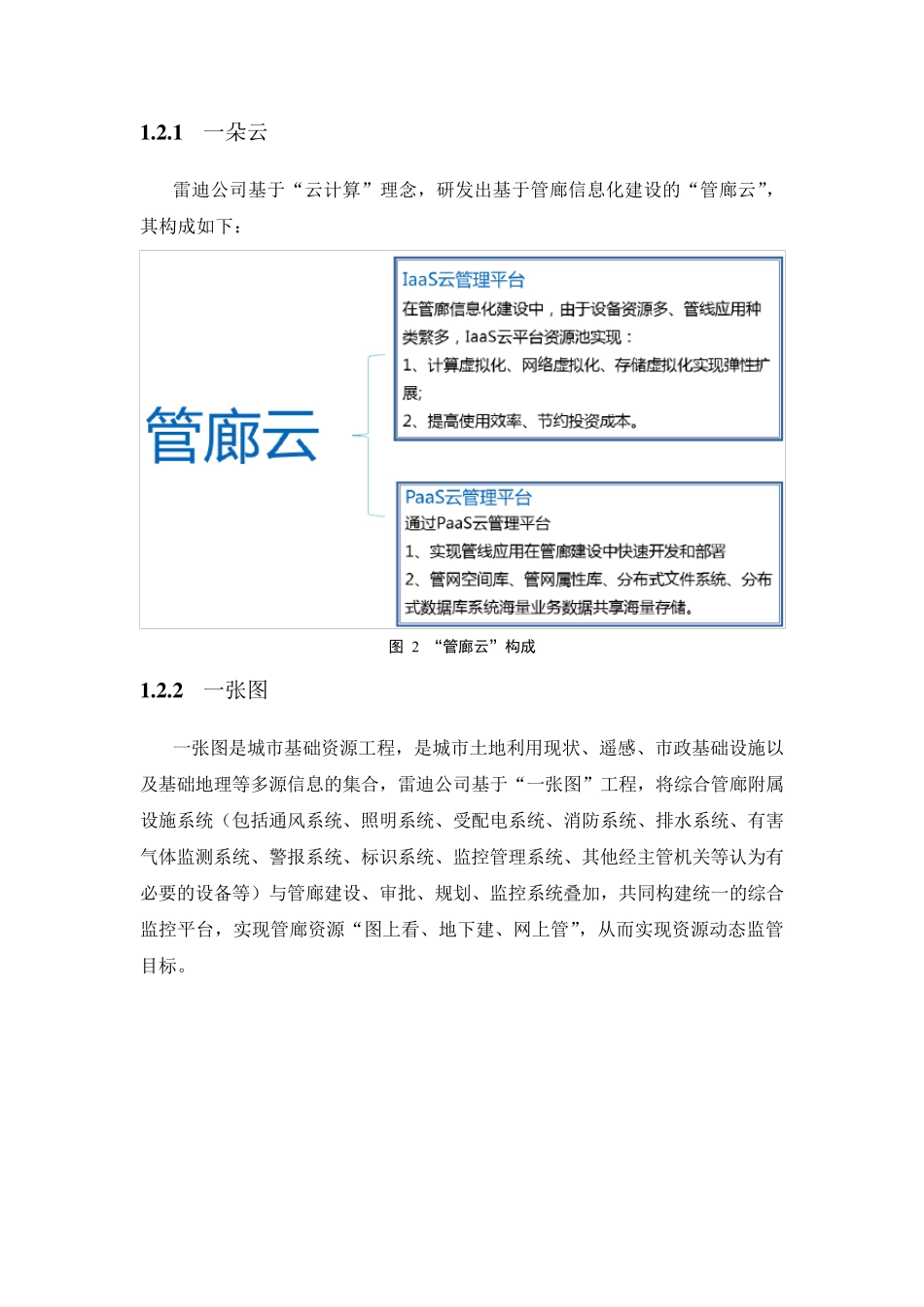

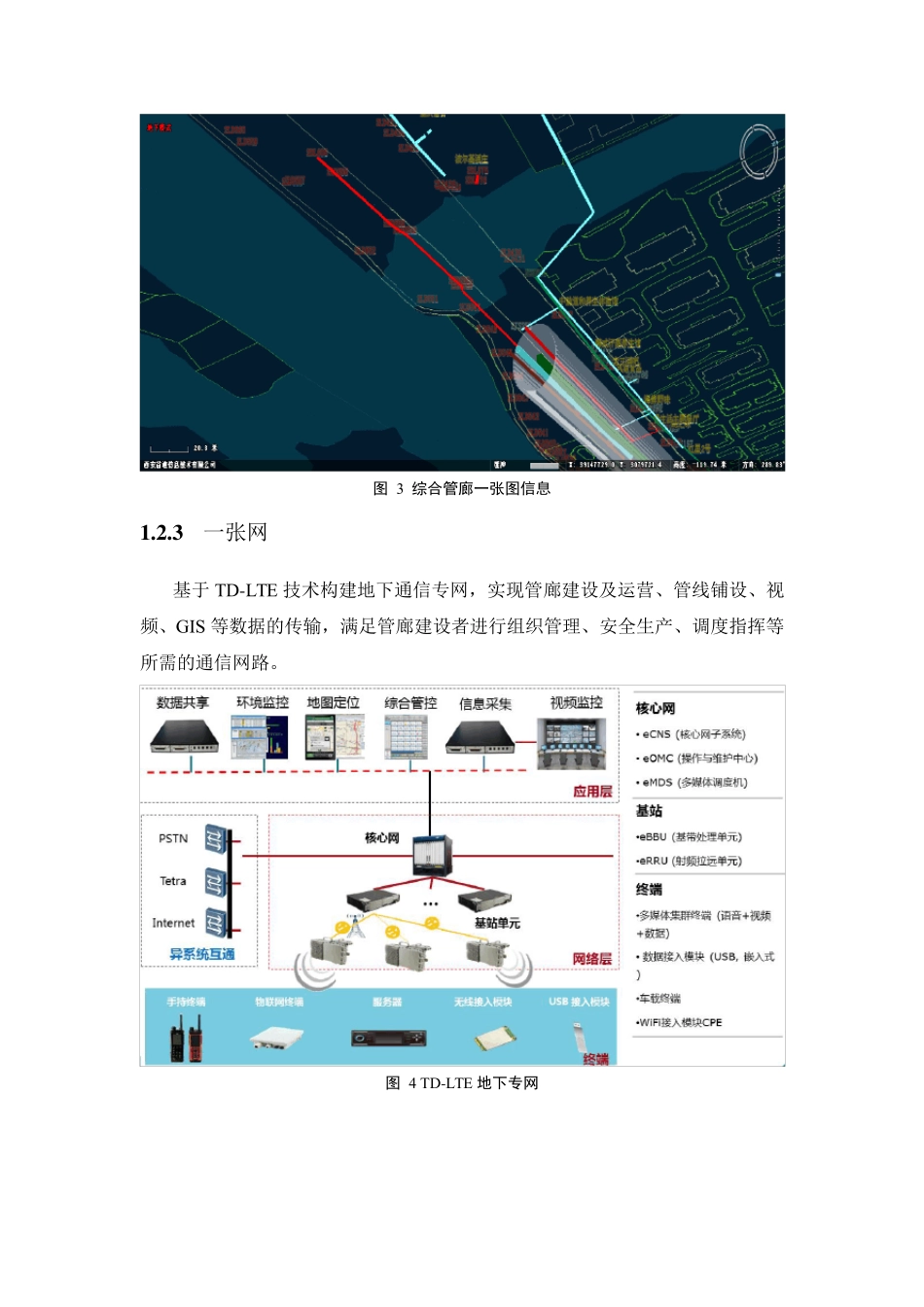

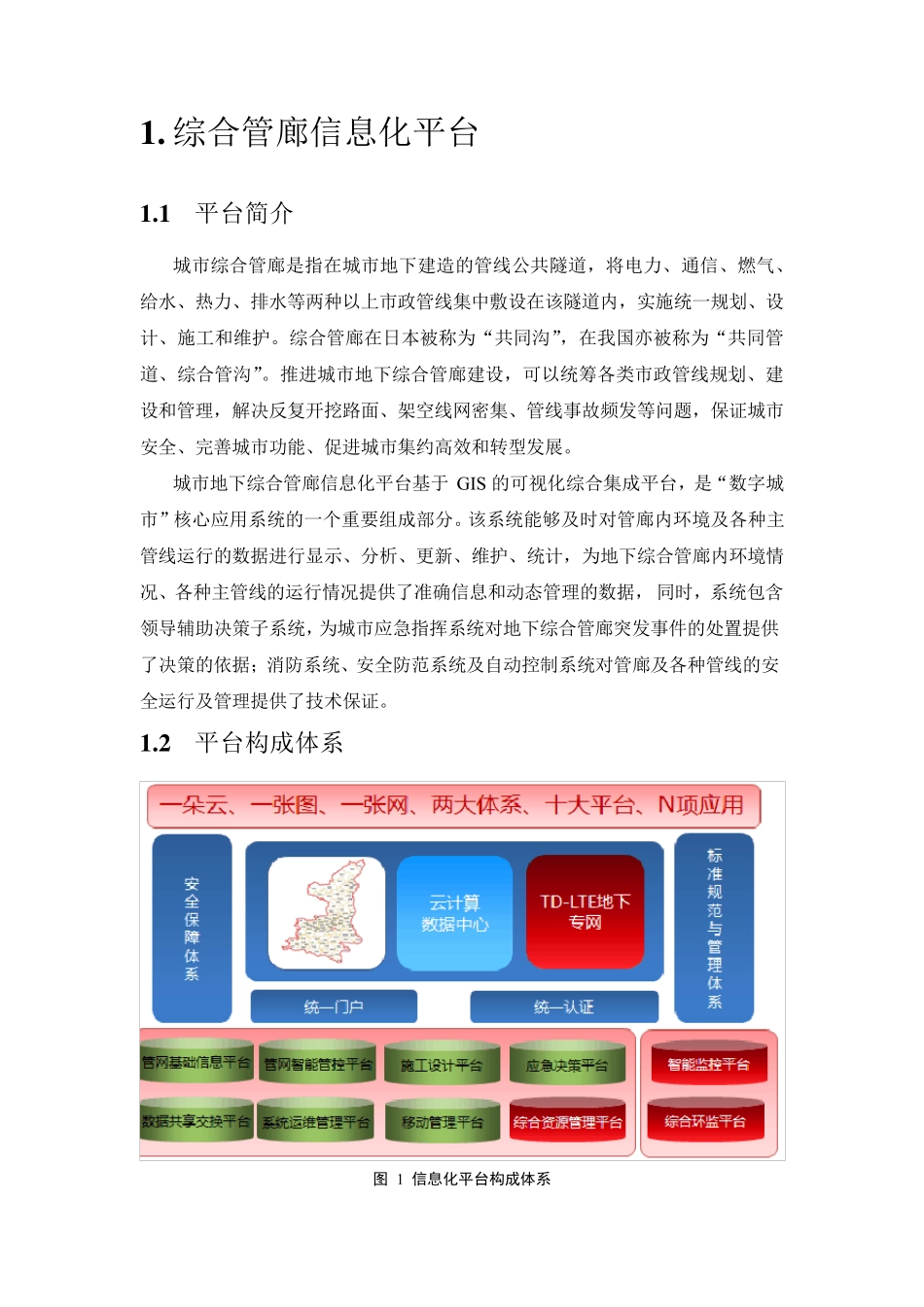

1 . 综合管廊信息化平台 1 .1 平台简介 城市综合管廊是指在城市地下建造的管线公共隧道,将电力、通信、燃气、给水、热力、排水等两种以上市政管线集中敷设在该隧道内,实施统一规划、设计、施工和维护。综合管廊在日本被称为“共同沟”,在我国亦被称为“共同管道、综合管沟”。推进城市地下综合管廊建设,可以统筹各类市政管线规划、建设和管理,解决反复开挖路面、架空线网密集、管线事故频发等问题,保证城市安全、完善城市功能、促进城市集约高效和转型发展。 城市地下综合管廊信息化平台基于 GIS 的可视化综合集成平台,是“数字城市”核心应用系统的一个重要组成部分。该系统能够及时对管廊内环境及各种主管线运行的数据进行显示、分析、更新、维护、统计,为地下综合管廊内环境情况、各种主管线的运行情况提供了准确信息和动态管理的数据,同时,系统包含领导辅助决策子系统,为城市应急指挥系统对地下综合管廊突发事件的处置提供了决策的依据;消防系统、安全防范系统及自动控制系统对管廊及各种管线的安全运行及管理提供了技术保证。 1 .2 平台构成体系 图 1 信息化平台构成体系 1 .2 .1 一朵云 雷迪公司基于“云计算”理念,研发出基于管廊信息化建设的“管廊云”,其构成如下: 图 2 “管廊云”构成 1 .2 .2 一张图 一张图是城市基础资源工程,是城市土地利用现状、遥感、市政基础设施以及基础地理等多源信息的集合,雷迪公司基于“一张图”工程,将综合管廊附属设施系统(包括通风系统、照明系统、受配电系统、消防系统、排水系统、有害气体监测系统、警报系统、标识系统、监控管理系统、其他经主管机关等认为有必要的设备等)与管廊建设、审批、规划、监控系统叠加,共同构建统一的综合监控平台,实现管廊资源“图上看、地下建、网上管”,从而实现资源动态监管目标。 图 3 综合管廊一张图信息 1 .2 .3 一张网 基于TD-LTE 技术构建地下通信专网,实现管廊建设及运营、管线铺设、视频、GIS 等数据的传输,满足管廊建设者进行组织管理、安全生产、调度指挥等所需的通信网路。 图 4 TD-LTE 地下专网 1 .2 .4 两大体系 1、体系1:安全保障体系 基于 GB/T 22239-2008《信息系统安全的等级保护基本要求》,我公司建立了自己的安全保障体系,主要分为:应用安全,系统安全,网络安全,物理安全。 图 5 安全保障体系 2、体系2:标准规范体系 基于《城市基础地理信息系统技术规范》、...
