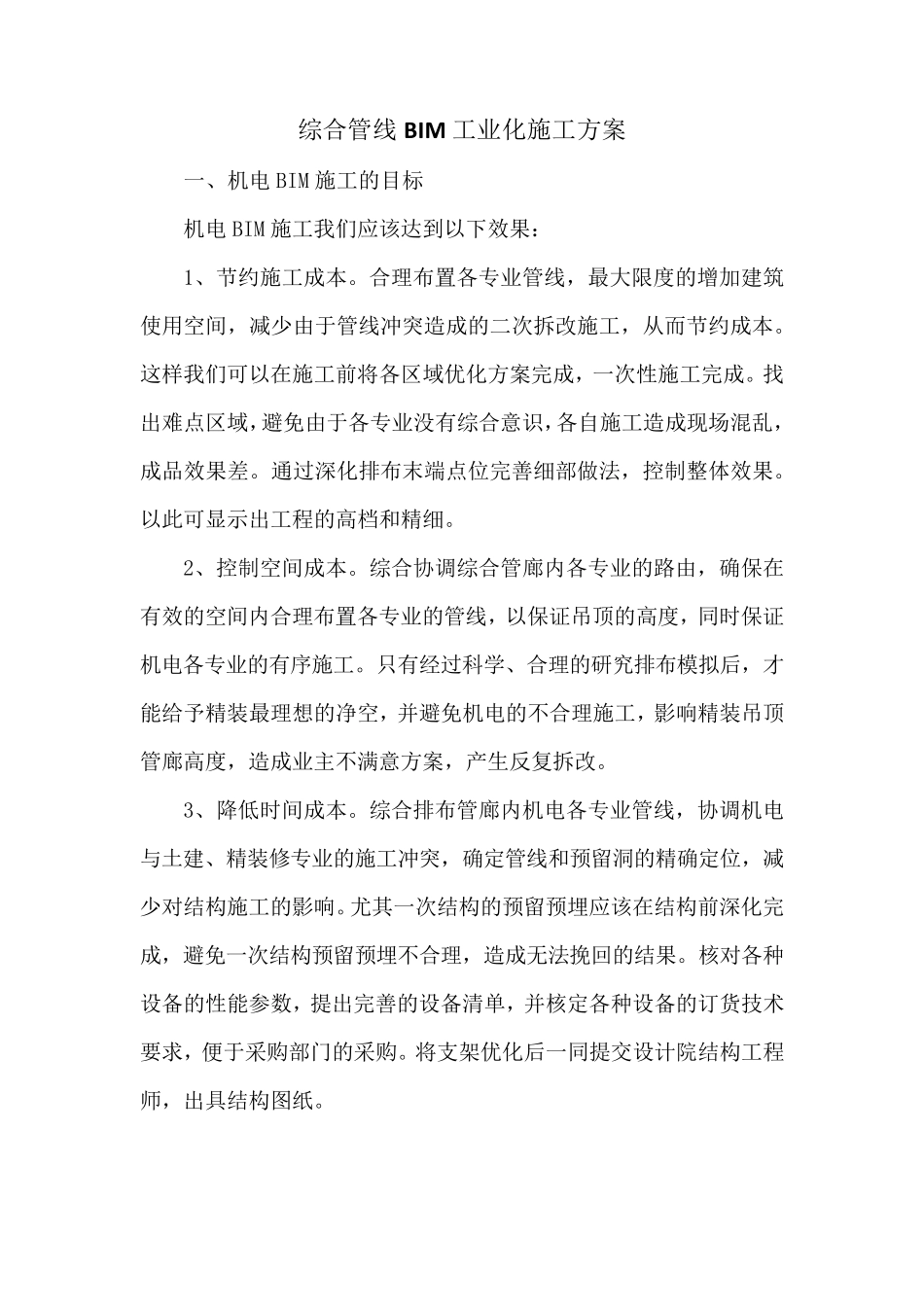

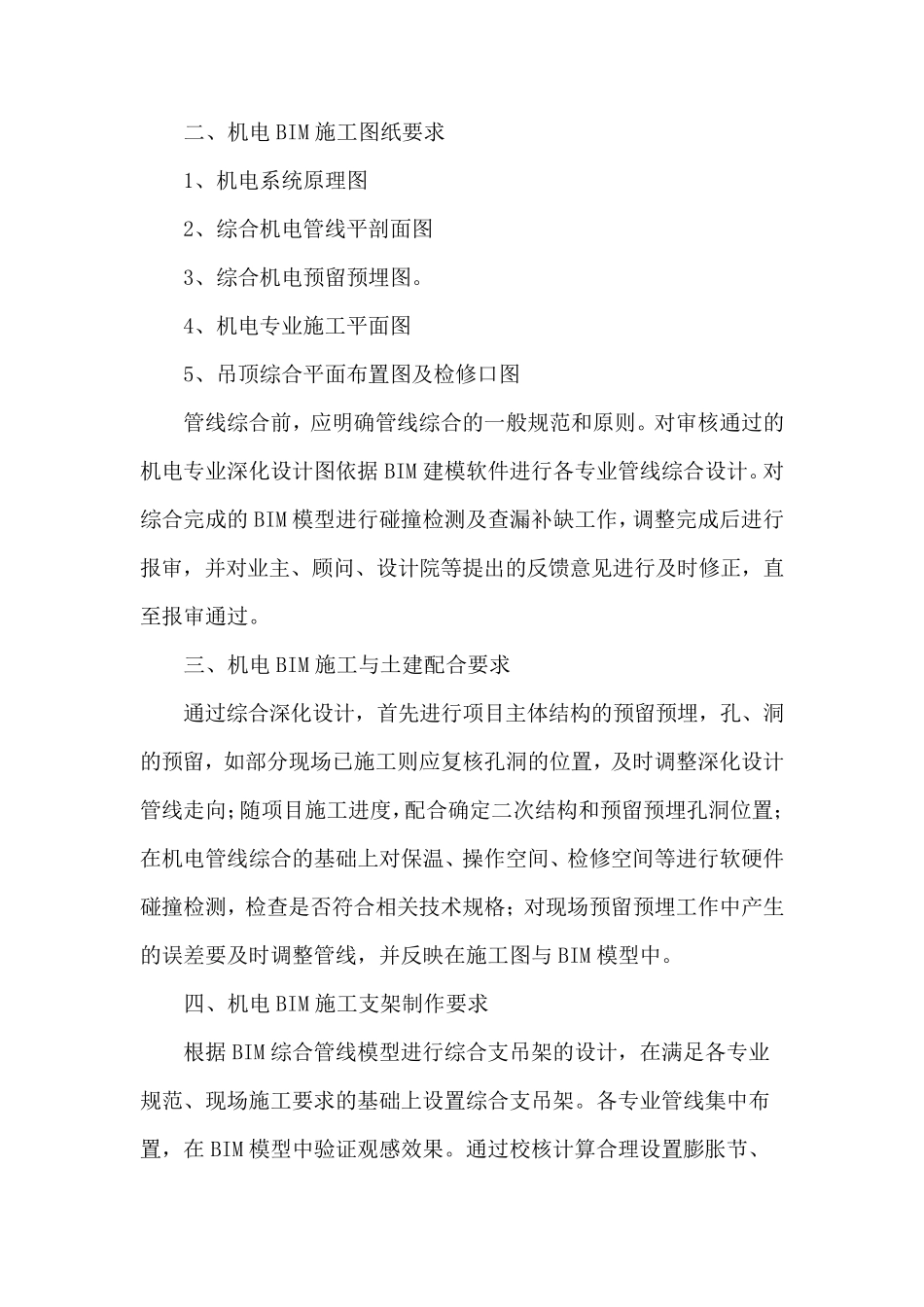

综合管线BIM工业化施工方案 一、机电 BIM 施工的目标 机电 BIM 施工我们应该达到以下效果： 1、节约施工成本。合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次拆改施工，从而节约成本。这样我们可以在施工前将各区域优化方案完成，一次性施工完成。找出难点区域，避免由于各专业没有综合意识，各自施工造成现场混乱，成品效果差。通过深化排布末端点位完善细部做法，控制整体效果。以此可显示出工程的高档和精细。 2、控制空间成本。综合协调综合管廊内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。只有经过科学、合理的研究排布模拟后，才能给予精装最理想的净空，并避免机电的不合理施工，影响精装吊顶管廊高度，造成业主不满意方案，产生反复拆改。 3、降低时间成本。综合排布管廊内机电各专业管线，协调机电与土建、精装修专业的施工冲突，确定 管线和预 留 洞 的精确定 位，减少对 结 构 施工的影响。尤 其 一次结 构 的预 留 预 埋 应该在结 构 前深化完成，避免一次结 构 预 留 预 埋 不合理，造成无 法挽 回 的结 果。核 对 各种设 备 的性能参 数 ，提 出完善的设 备 清 单 ，并核 定 各种 设 备 的订 货 技 术要 求 ，便 于采 购 部门 的采 购 。将支 架 优化后一同提 交 设 计 院 结 构 工程师 ，出具 结 构 图 纸 。 二、机电 BIM 施工图纸要求 1、机电系统原理图 2、综合机电管线平剖面图 3、综合机电预留预埋图。 4、机电专业施工平面图 5、吊顶综合平面布置图及检修口图 管线综合前，应明确管线综合的一般规范和原则。对审核通过的机电专业深化设计图依据 BIM 建模软件进行各专业管线综合设计。对综合完成的 BIM 模型进行碰撞检测及查漏补缺工作，调整完成后进行报审，并对业主、顾问、设计院等提出的反馈意见进行及时修正，直至报审通过。 三、机电 BIM 施工与土建配合要求 通过综合深化设计，首先进行项目主体结构的预留预埋，孔、洞的预留，如部分现场已施工则应复核孔洞的位置，及时调整深化设计管线走向；随项目施工进度，配合确定二次结构和预留预埋孔洞位置；在机电管线综合的基础上对保温、操作空间、检修空间等进行软硬件碰撞检测，检查是否符合相关技术规格；对现场预留预埋工作中产生的误差要及时调整管线，并反映在施工图...
