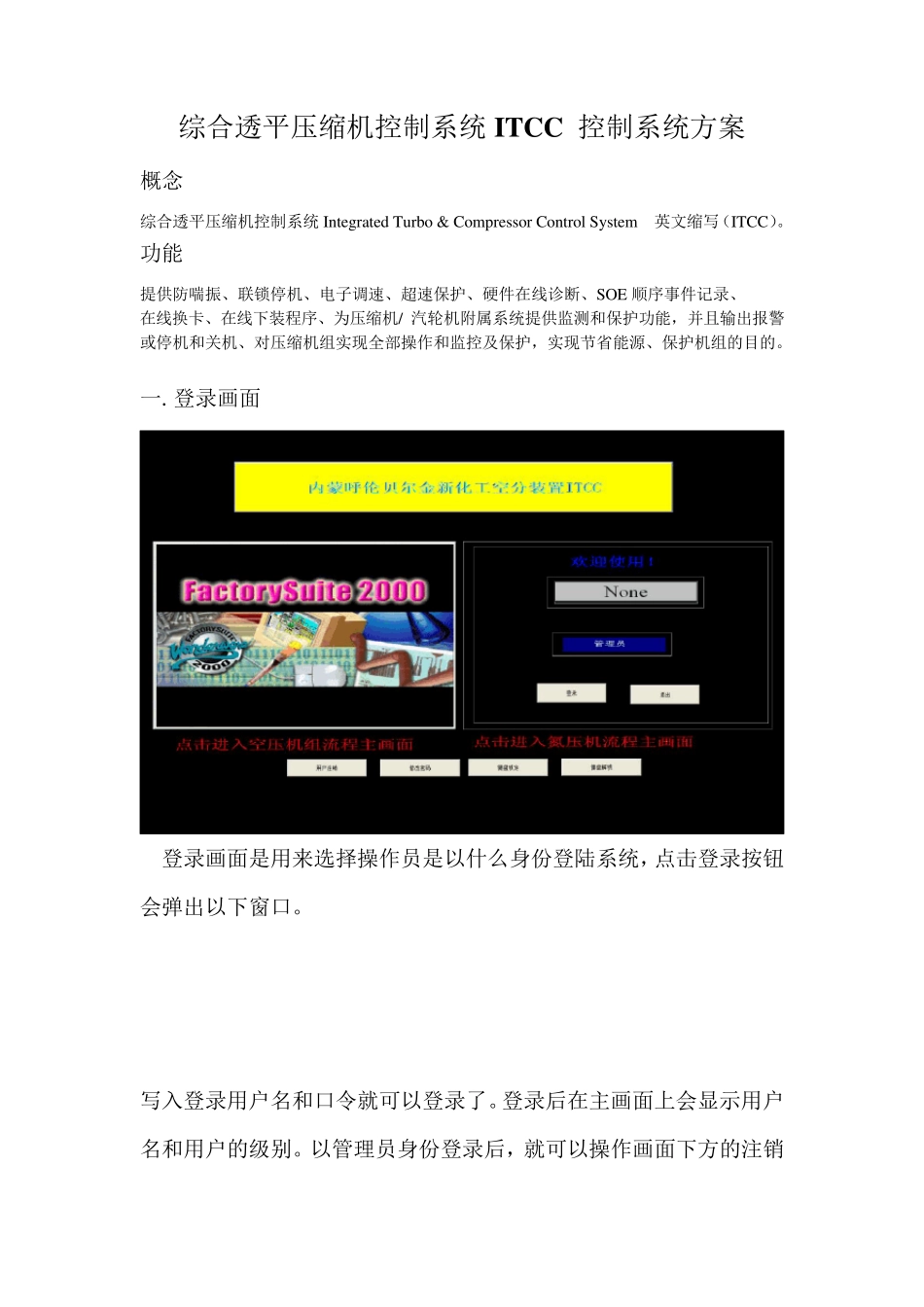

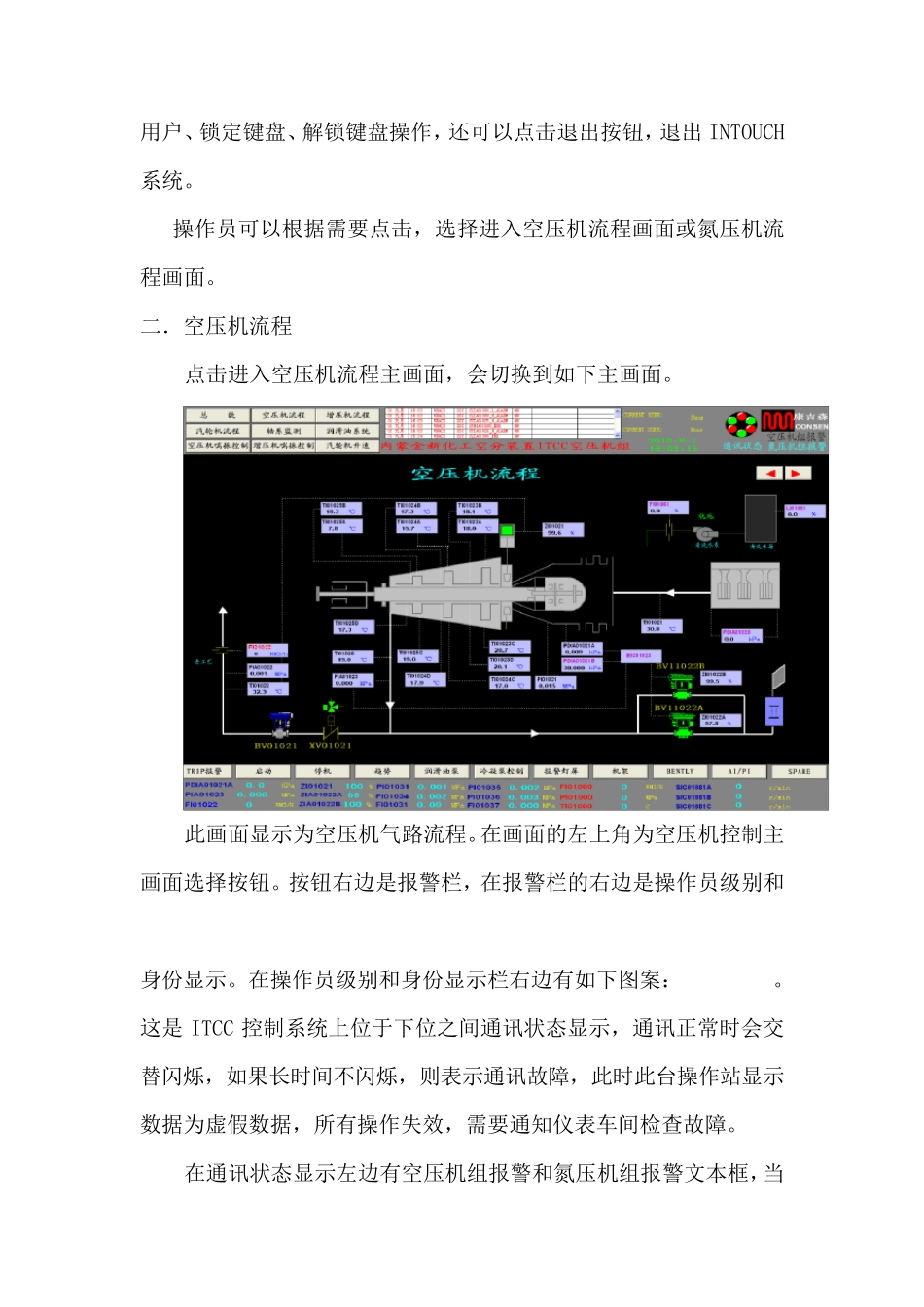

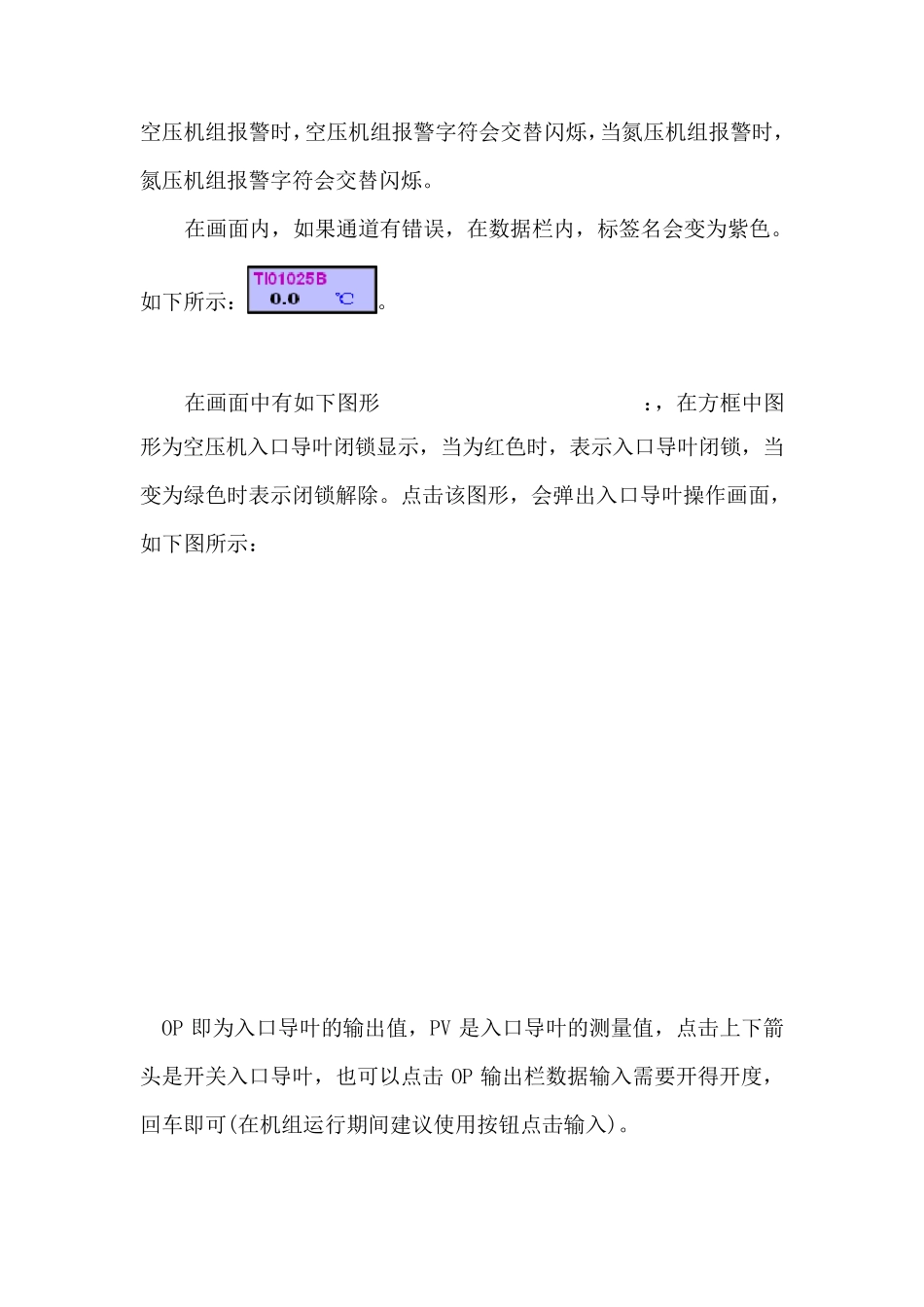

综合透平压缩机控制系统IT CC 控制系统方案 概念 综合透平压缩机控制系统Integrated Tu rbo & Compressor Control Sy stem 英文缩写（ITCC）。 功能 提供防喘振、联锁停机、电子调速、超速保护、硬件在线诊断、SOE 顺序事件记录、 在线换卡、在线下装程序、为压缩机/ 汽轮机附属系统提供监测和保护功能，并且输出报警 或停机和关机、对压缩机组实现全部操作和监控及保护，实现节省能源、保护机组的目的。 一. 登录画面 登录画面是用来选择操作员是以什么身份登陆系统，点击登录按钮会弹出以下窗口。 写入登录用户名和口令就可以登录了。登录后在主画面上会显示用户名和用户的级别。以管理员身份登录后，就可以操作画面下方的注销用户、锁定键盘、解锁键盘操作，还可以点击退出按钮，退出 INTOUCH系统。 操作员可以根据需要点击，选择进入空压机流程画面或氮压机流程画面。 二．空压机流程 点击进入空压机流程主画面，会切换到如下主画面。 此画面显示为空压机气路流程。在画面的左上角为空压机控制主画面选择按钮。按钮右边是报警栏，在报警栏的右边是操作员级别和身份显示。在操作员级别和身份显示栏右边有如下图案：。这是 ITCC 控制系统上位于下位之间通讯状态显示，通讯正常时会交替闪烁，如果长时间不闪烁，则表示通讯故障，此时此台操作站显示数据为虚假数据，所有操作失效，需要通知仪表车间检查故障。 在通讯状态显示左边有空压机组报警和氮压机组报警文本框，当空压机组报警时，空压机组报警字符会交替闪烁，当氮压机组报警时， 氮压机组报警字符会交替闪烁。 在画面内，如果通道有错误，在数据栏内，标签名会变为紫色。如下所示：。 在画面中有如下图形：，在方框中图形为空压机入口导叶闭锁显示，当为红色时，表示入口导叶闭锁，当变为绿色时表示闭锁解除。点击该图形，会弹出入口导叶操作画面，如下图所示： OP 即为入口导叶的输出值，PV 是入口导叶的测量值，点击上下箭头是开关入口导叶，也可以点击 OP 输出栏数据输入需要开得开度，回车即可(在机组运行期间建议使用按钮点击输入)。 空压机防喘振阀的显示如右图 如果防喘阀闭锁，阀头显示为红色，绿色表示为解锁。点击阀体会切换到防喘振控制画面。 空压机出口送风阀控制需要点击如右图 所示阀体，会弹出如下图说是操作画面 ，如果现实为就地，那么该阀的操作权限在现场，如果显示自动，点击相应的按钮就可以开关电动送风阀。阀的开关位...
