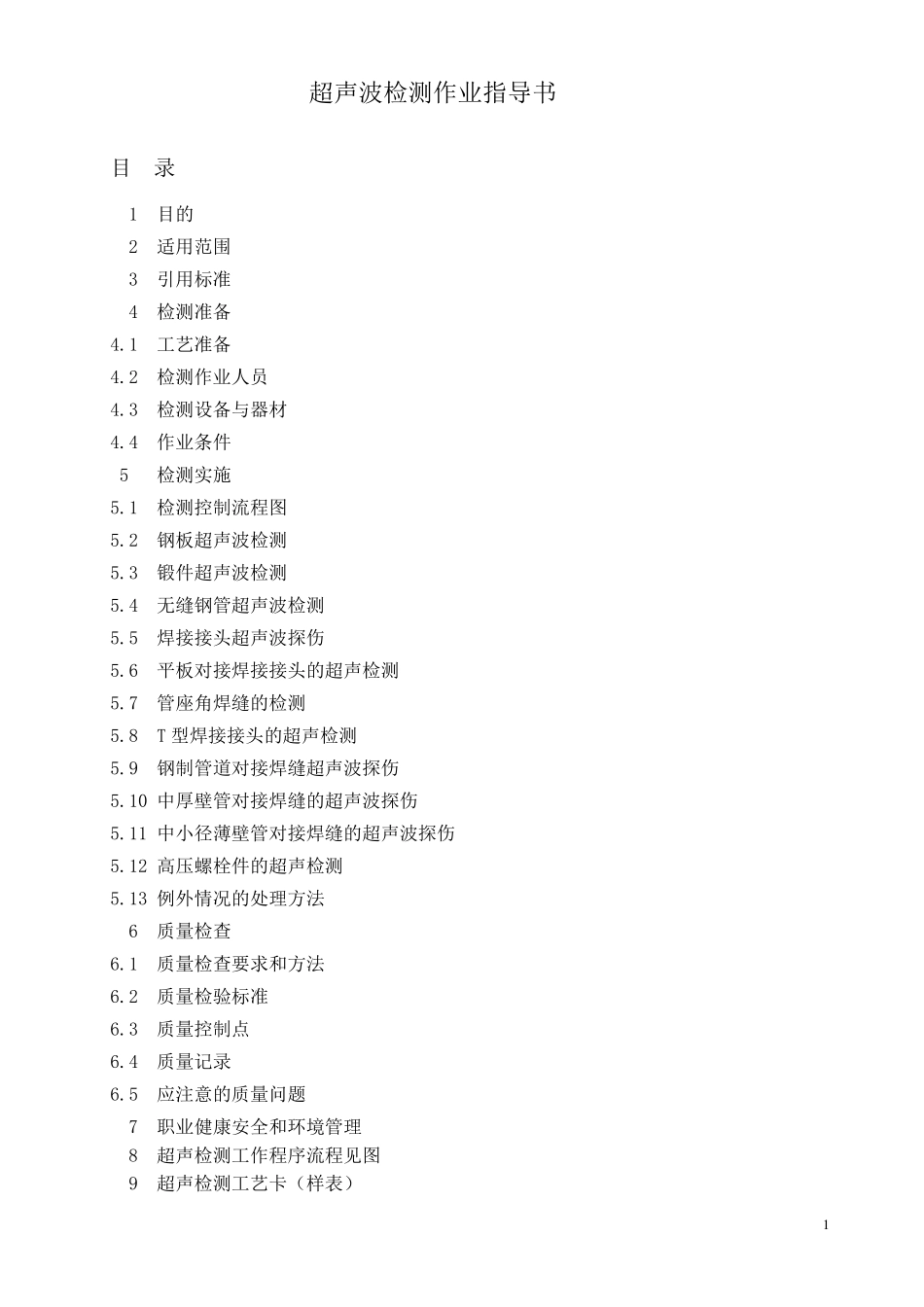

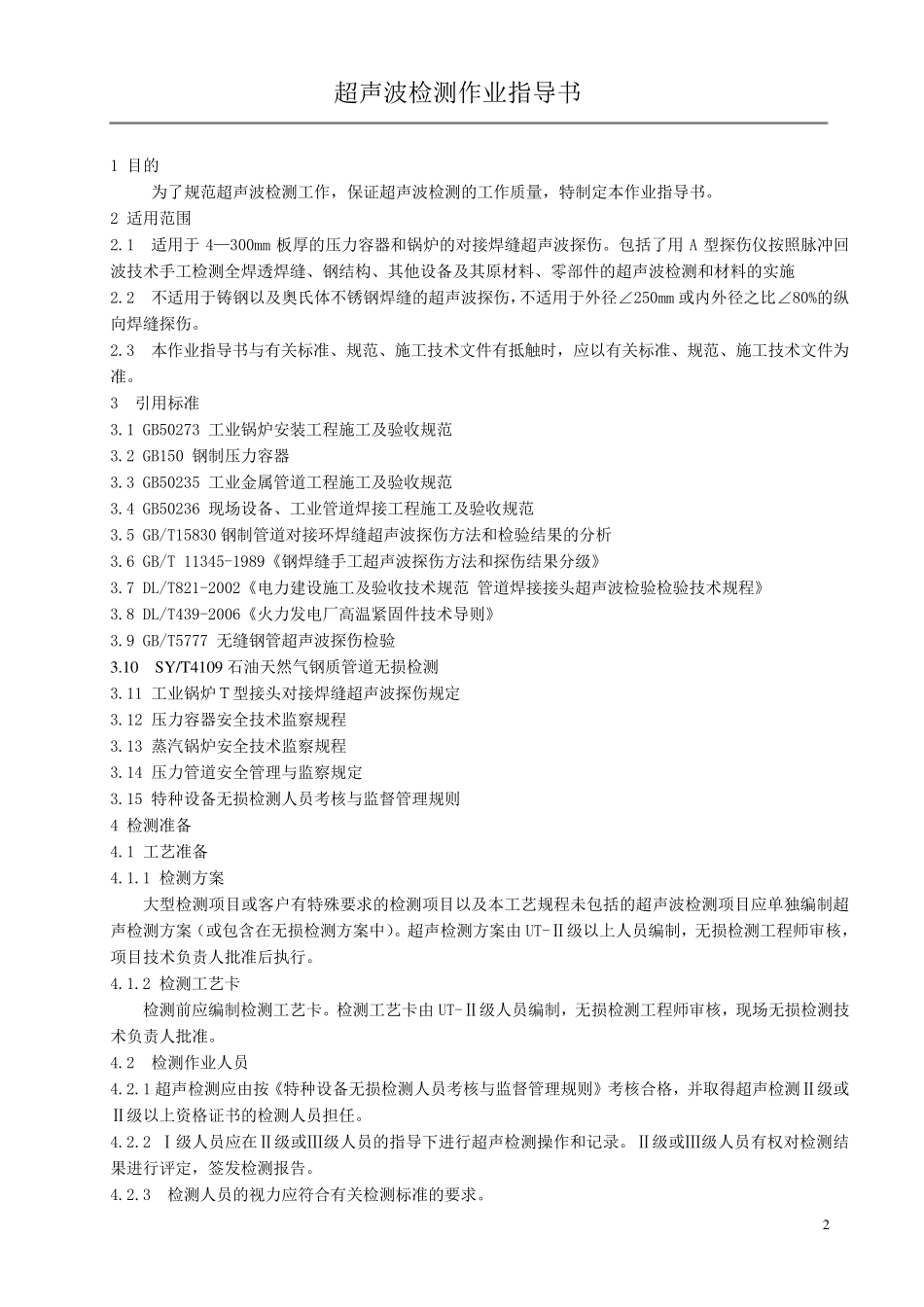

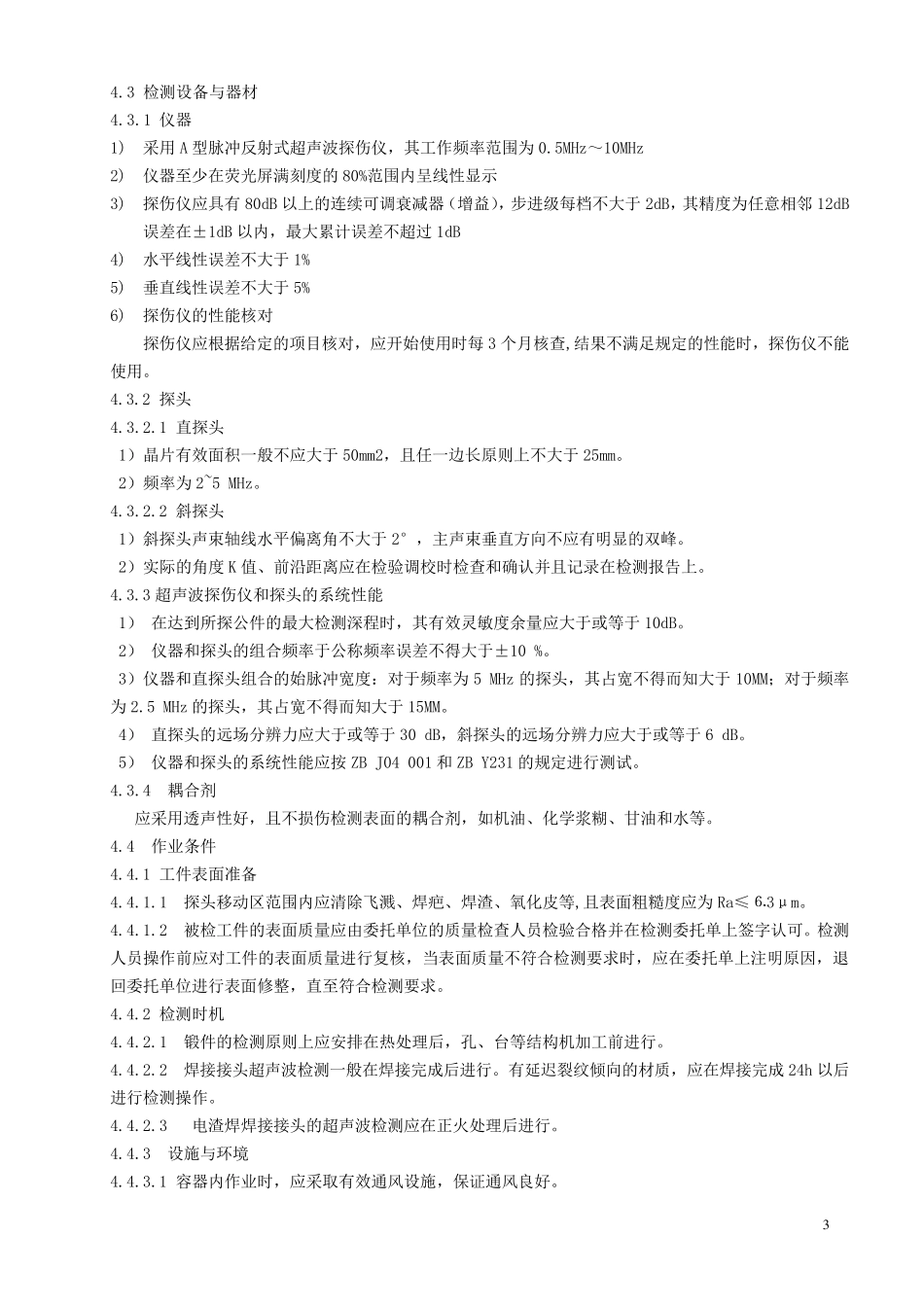

1 超声波检测作业指导书 目 录 1 目的 2 适用范围 3 引用标准 4 检测准备 4.1 工艺准备 4.2 检测作业人员 4.3 检测设备与器材 4.4 作业条件 5 检测实施 5.1 检测控制流程图 5.2 钢板超声波检测 5.3 锻件超声波检测 5.4 无缝钢管超声波检测 5.5 焊接接头超声波探伤 5.6 平板对接焊接接头的超声检测 5.7 管座角焊缝的检测 5.8 T 型焊接接头的超声检测 5.9 钢制管道对接焊缝超声波探伤 5.10 中厚壁管对接焊缝的超声波探伤 5.11 中小径薄壁管对接焊缝的超声波探伤 5.12 高压螺栓件的超声检测 5.13 例外情况的处理方法 6 质量检查 6.1 质量检查要求和方法 6.2 质量检验标准 6.3 质量控制点 6.4 质量记录 6.5 应注意的质量问题 7 职业健康安全和环境管理 8 超声检测工作程序流程见图 9 超声检测工艺卡（样表） 2 超声波检测作业指导书 1 目的 为了规范超声波检测工作，保证超声波检测的工作质量，特制定本作业指导书。 2 适用范围 2.1 适用于4—300mm 板厚的压力容器和锅炉的对接焊缝超声波探伤。包括了用A 型探伤仪按照脉冲回波技术手工检测全焊透焊缝、钢结构、其他设备及其原材料、零部件的超声波检测和材料的实施 2.2 不适用于铸钢以及奥氏体不锈钢焊缝的超声波探伤，不适用于外径∠250mm 或内外径之比∠80%的纵向焊缝探伤。 2.3 本作业指导书与有关标准、规范、施工技术文件有抵触时，应以有关标准、规范、施工技术文件为准。 3 引用标准 3.1 GB50273 工业锅炉安装工程施工及验收规范 3.2 GB150 钢制压力容器 3.3 GB50235 工业金属管道工程施工及验收规范 3.4 GB50236 现场设备、工业管道焊接工程施工及验收规范 3.5 GB/T15830 钢制管道对接环焊缝超声波探伤方法和检验结果的分析 3.6 GB/T 11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》 3.7 DL/T821-2002《电力建设施工及验收技术规范 管道焊接接头超声波检验检验技术规程》 3.8 DL/T439-2006《火力发电厂高温紧固件技术导则》 3.9 GB/T5777 无缝钢管超声波探伤检验 3.10 SY/T4109 石油天然气钢质管道无损检测 3.11 工业锅炉Ｔ型接头对接焊缝超声波探伤规定 3.12 压力容器安全技术监察规程 3.13 蒸汽锅炉安全技术监察规程 3.14 压力管道安全管理与监察规定 3.15 特种设备无损检测人员考核与监督管理规则 4 检测准备 4.1 工艺准备 4.1.1 检测方案 大...
