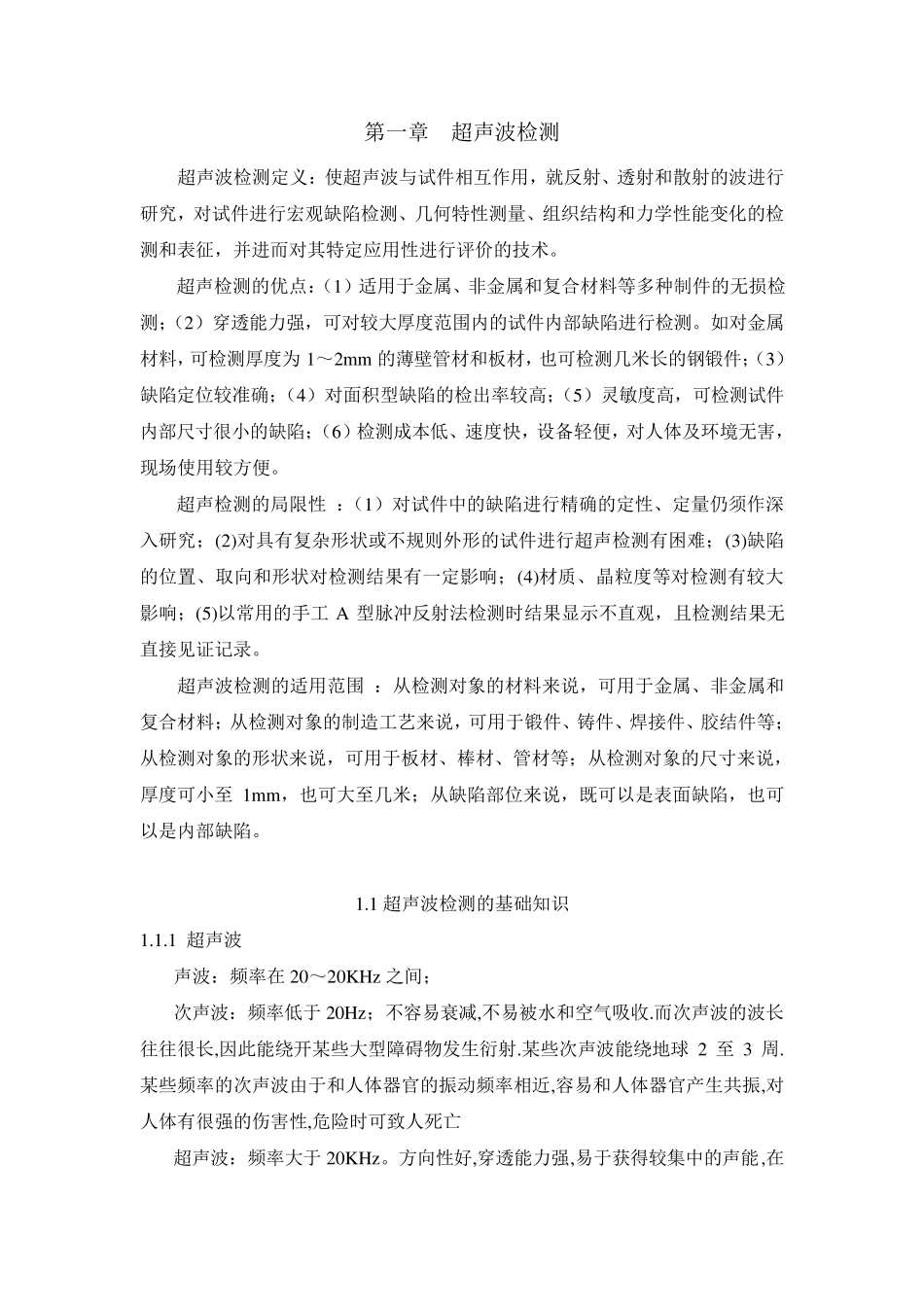

第一章 超声波检测 超声波检测定义：使超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 超声检测的优点：（1）适用于金属、非金属和复合材料等多种制件的无损检测；（2）穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为 1～2mm 的薄壁管材和板材，也可检测几米长的钢锻件；（3）缺陷定位较准确；（4）对面积型缺陷的检出率较高；（5）灵敏度高，可检测试件内部尺寸很小的缺陷；（6）检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。 超声检测的局限性 ：（1）对试件中的缺陷进行精确的定性、定量仍须作深入研究；(2)对具有复杂形状或不规则外形的试件进行超声检测有困难；(3)缺陷的位置、取向和形状对检测结果有一定影响；(4)材质、晶粒度等对检测有较大影响；(5)以常用的手工 A 型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。 超声波检测的适用范围 ：从检测对象的材料来说，可用于金属、非金属和复合材料；从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等；从检测对象的形状来说，可用于板材、棒材、管材等；从检测对象的尺寸来说，厚度可小至 1mm，也可大至几米；从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。 1.1 超声波检测的基础知识 1.1.1 超声波 声波：频率在 20～20KHz之间； 次声波：频率低于 20Hz；不容易衰减,不易被水和空气吸收.而次声波的波长往往很长,因此能绕开某些大型障碍物发生衍射.某些次声波能绕地球 2 至 3 周.某些频率的次声波由于和人体器官的振动频率相近,容易和人体器官产生共振,对人体有很强的伤害性,危险时可致人死亡 超声波：频率大于 20KHz。方向性好,穿透能力强,易于获得较集中的声能,在水中传播距离远,可用于测距、测速、清洗、焊接、碎石、杀菌消毒等。 超声波被应用于无损检测，主要是因为有以下特性： （1）超声波在介质中传播时，遇到界面会发生反射；（2）超声波指向性好，频率越高；指向性越好；（3）超声波传播能量大，对各种材料穿透力强。 1.1.2 超声场及介质的声参量 1) 描述超声场的物理量 （1）声压 超声场中某一点在某一瞬间所具有的压强，与没有超声场存在时同一点的静态压强之差，称为该点的声压。单位为 Pa。 01ppp (1.1) ...
