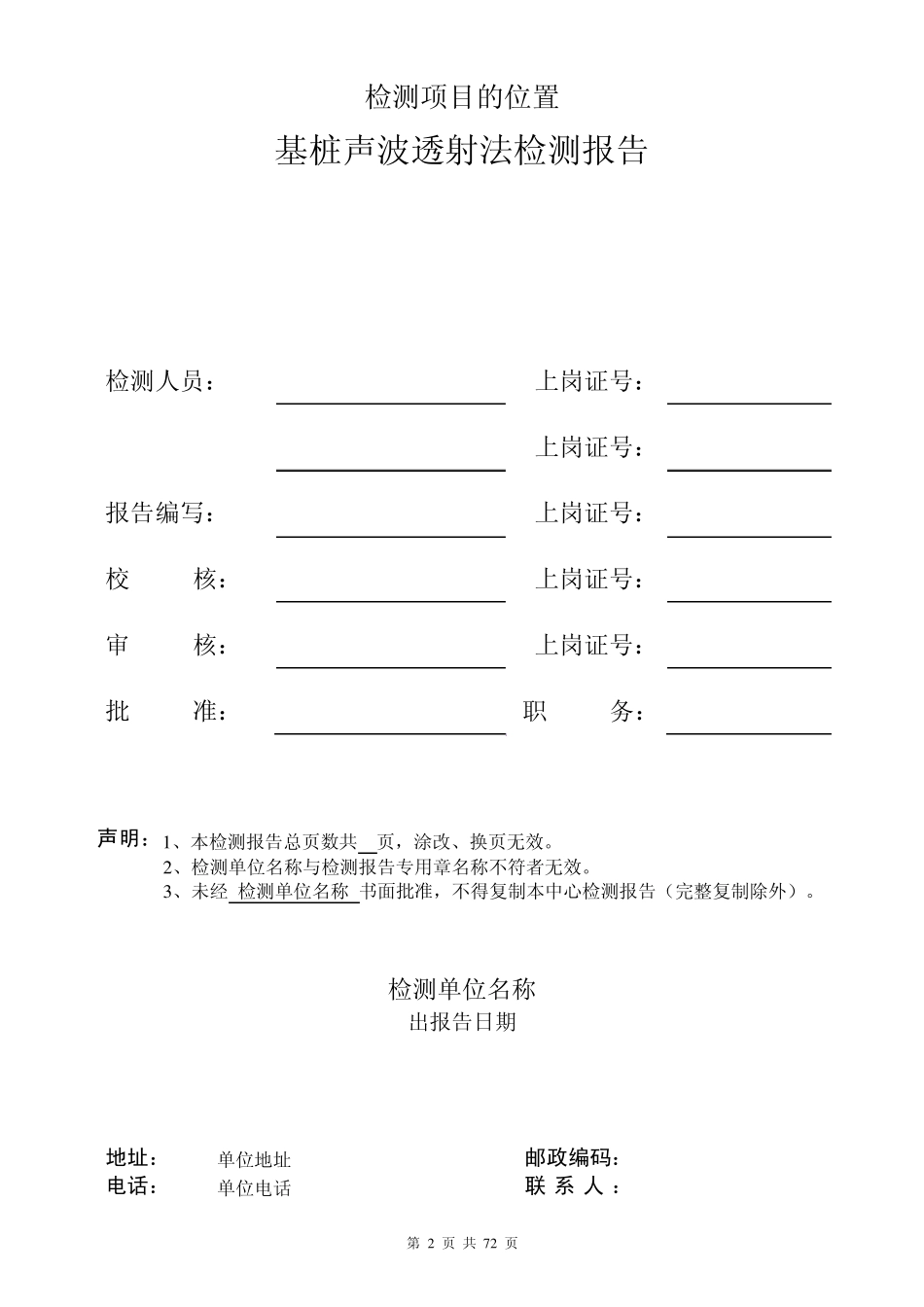

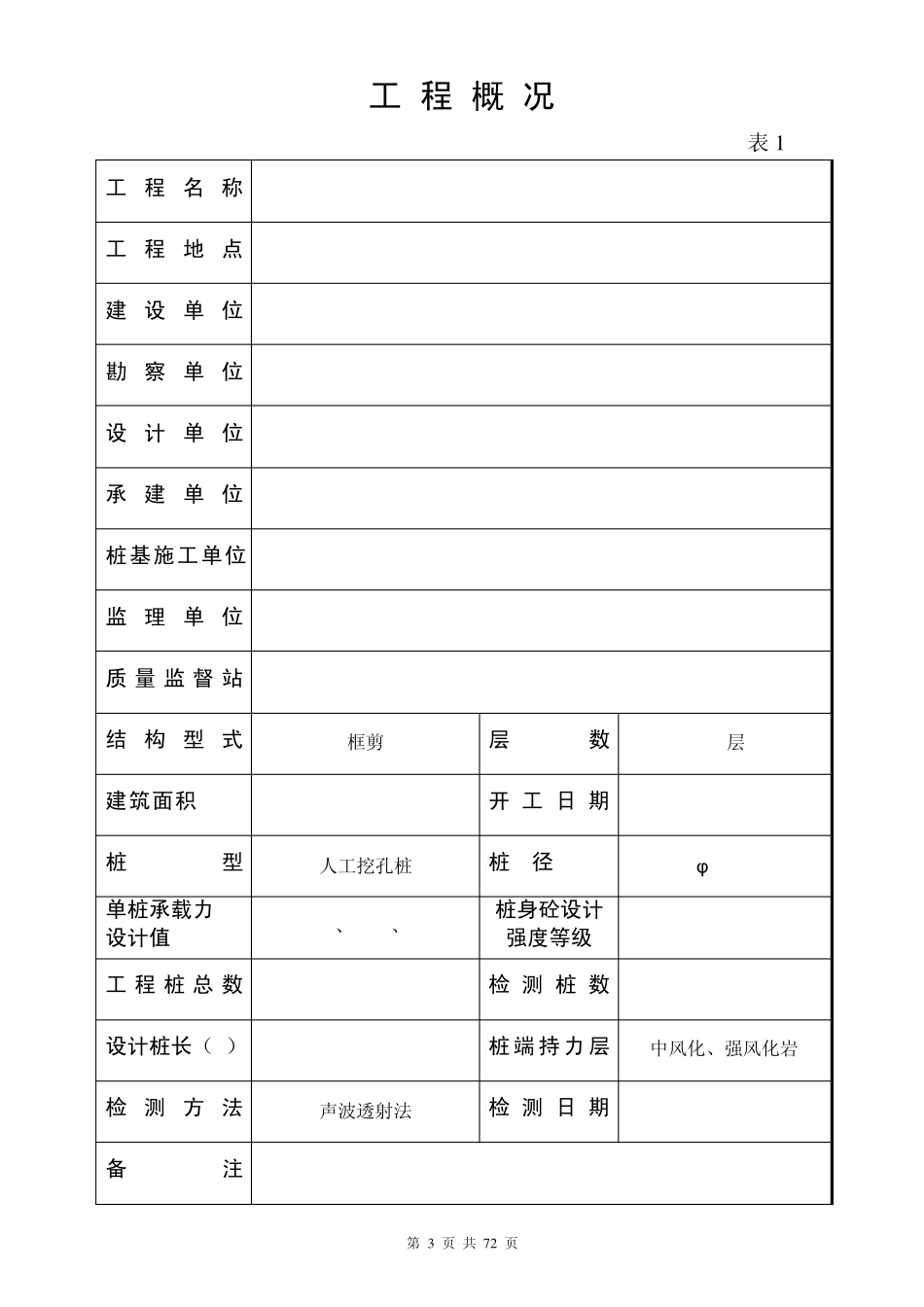

基 桩 声 波 透 射 法 检 测 报 告 工程名称： 工程地点： 检测方法： 基桩声波透射法(建筑基桩检测技术规范 JGJ 106-2003) 检测日期： 委托单位： 报告编号： 检测单位名称 出报告日期 第 2 页 共 7 2 页 检测项目的位置 基桩声波透射法检测报告 检测人员： 上岗证号： 上岗证号： 报告编写： 上岗证号： 校 核： 上岗证号： 审 核： 上岗证号： 批 准： 职 务： 声明：1 、本检测报告总页数共 页，涂改、换页无效。 2 、检测单位名称与检测报告专用章名称不符者无效。 3 、未经 检测单位名称 书面批准，不得复制本中心检测报告（完整复制除外）。 检测单位名称 出报告日期 地址： 单位地址 邮政编码： 电话： 单位电话 联系人： 第 3 页 共 7 2 页 工 程 概 况 表1 工程名称 工程地点 建设单位 勘 察 单位 设计 单位 承 建单位 桩基施工单位 监 理 单位 质 量 监 督 站 结 构 型 式 框剪 层数 11层 建筑面积(m2) 开 工日 期 桩型 人工挖孔桩 桩 径(mm) φ 1200 单桩承载力 设计值 (kN) 5000、6500、9000 桩身砼设计强度等级 C30 工程桩 总 数 检 测 桩 数 55 设计桩长（m） 桩 端持力 层 中风化、强风化岩 检 测 方 法 声波透射法 检 测 日 期 备注 第 4 页 共 72 页 数据处理 结果输出 室内计算机 受某某委托单位委托， 检测单位名称 于 某某检测时间段 ，对 检测项目名称 进行声波透射法检测，目的是检测桩身砼结构完整性，根据国家和省市有关规范、规程和规定，并考虑本工程的具体情况，经有关单位研究协商，确定本工程共检测 根桩，现将检测情况及结果报告如下： . 一、检测仪器设备、基本原理和标准 1、仪器设备 检测仪器设备采用武汉岩海 RS-ST01D(P)数字超声仪，包括双孔换能器、孔口深度滑轮。数据自动连续采集。仪器设备及现场联接如图 1。 图 1 基桩超声波检测示意图 2、基本原理 超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特性；当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射波能量明显降低；当砼内存在松散、蜂窝、孔RS-ST01D 数字超声仪 深度滑轮 桩 声测管 换能器 第 5...
