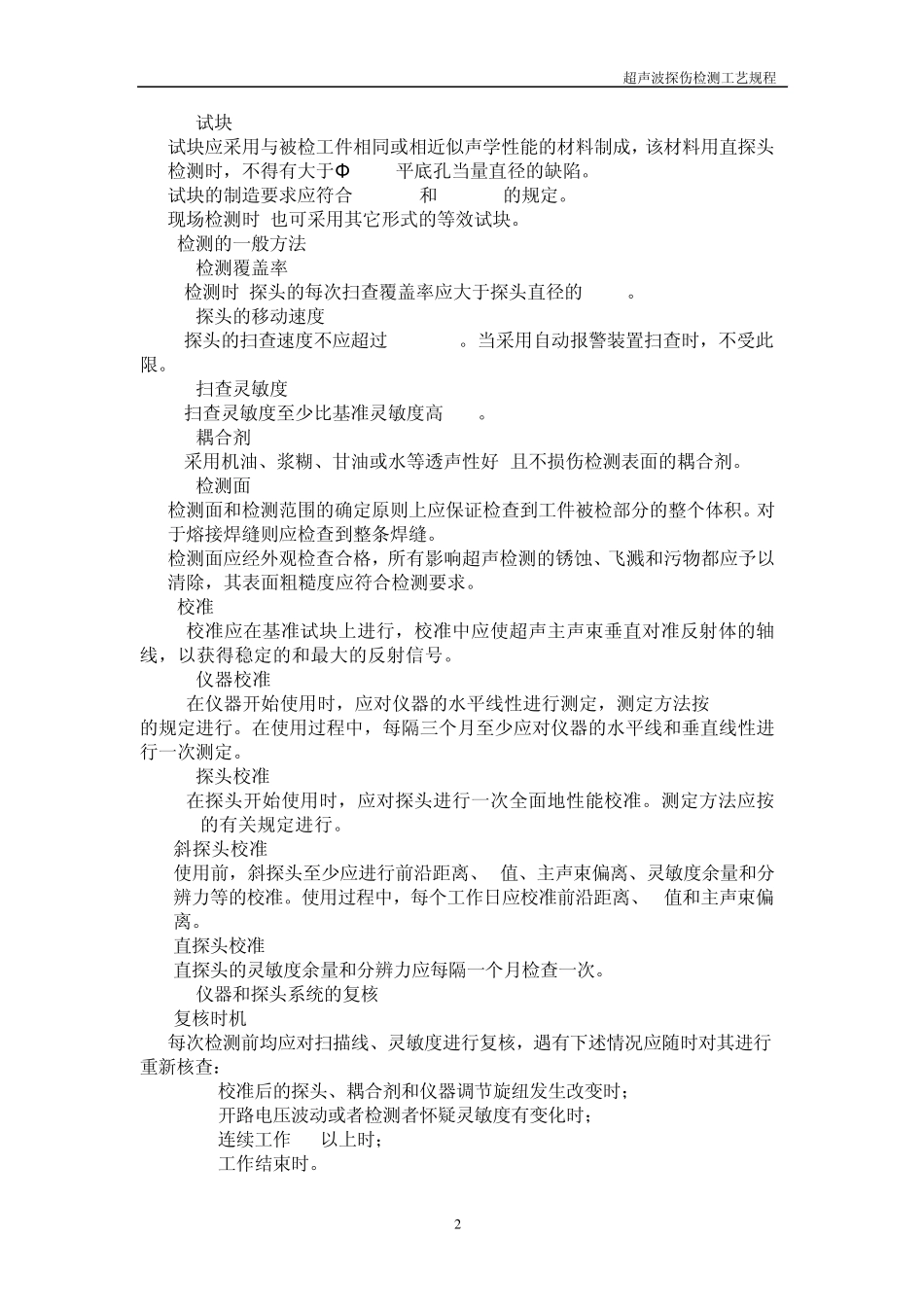

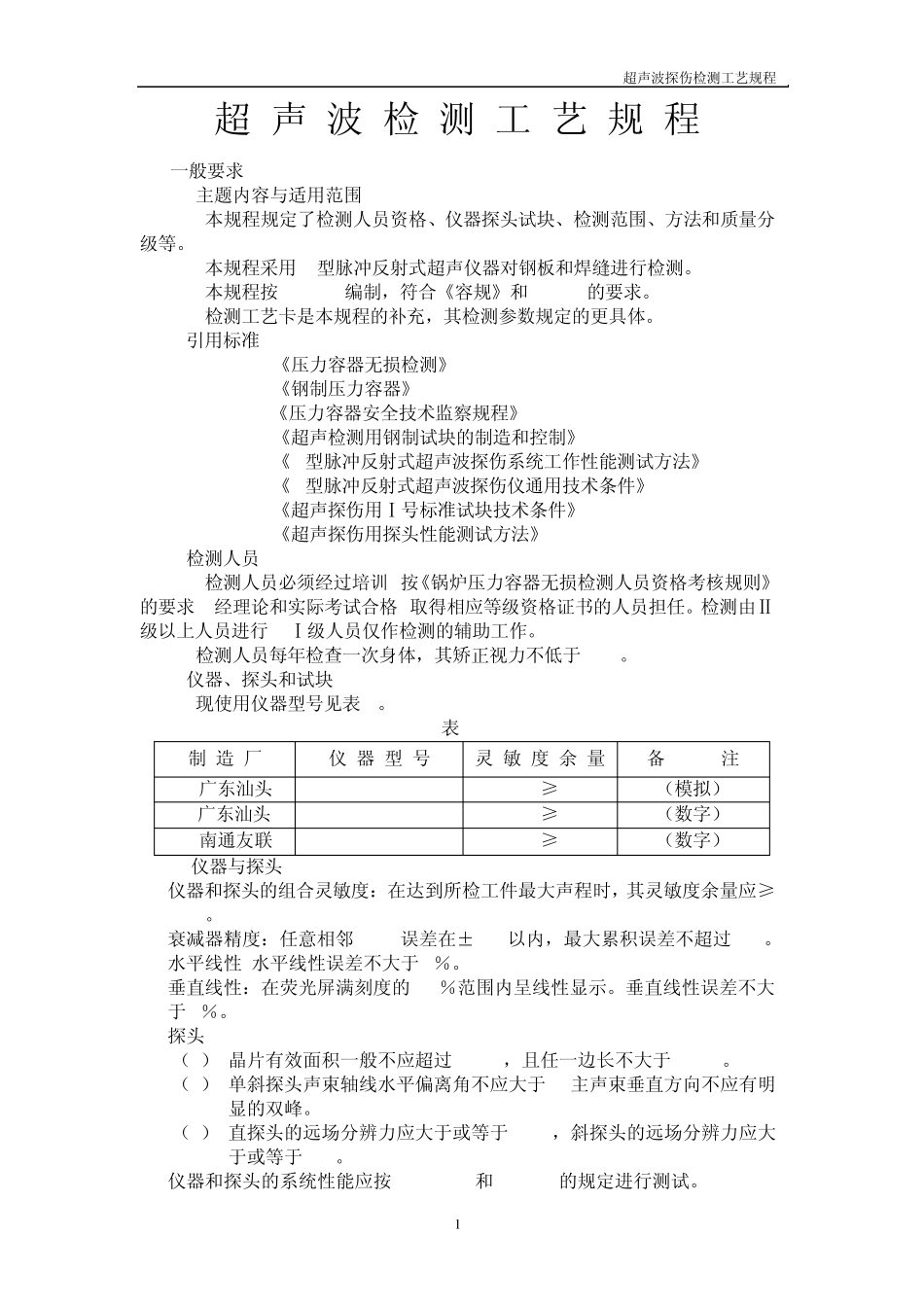

超声波探伤检测工艺规程 1 超 声 波 检 测 工 艺 规 程 1. 一般要求 1.1 主题内容与适用范围 1.1.1 本规程规定了检测人员资格、仪器探头试块、检测范围、方法和质量分级等。 1.1.2 本规程采用 A型脉冲反射式超声仪器对钢板和焊缝进行检测。 1.1.3 本规程按 JB4730编制，符合《容规》和 GB150的要求。 1.1.4 检测工艺卡是本规程的补充，其检测参数规定的更具体。 1.2 引用标准 JB4730 《压力容器无损检测》 GB150 《钢制压力容器》 《压力容器安全技术监察规程》 JB 4126 《超声检测用钢制试块的制造和控制》 ZBJ 04001《A型脉冲反射式超声波探伤系统工作性能测试方法》 ZBY 230 《A型脉冲反射式超声波探伤仪通用技术条件》 ZBY 232 《超声探伤用Ⅰ号标准试块技术条件》 ZBY 231 《超声探伤用探头性能测试方法》 1.3 检测人员 1.3.1 检测人员必须经过培训,按《锅炉压力容器无损检测人员资格考核规则》的要求, 经理论和实际考试合格,取得相应等级资格证书的人员担任。检测由Ⅱ级以上人员进行, Ⅰ级人员仅作检测的辅助工作。 1.3.2 检测人员每年检查一次身体，其矫正视力不低于1.0。 1.4 仪器、探头和试块 1.4.1 现使用仪器型号见表1。 表1 制 造 厂 仪 器 型 号 灵 敏 度 余 量 备 注 广东汕头 CTS---26 ≥40 （模拟） 广东汕头 CTS---2000 ≥44 （数字） 南通友联 PXUT---28 ≥50 （数字） 1.4.2仪器与探头 a. 仪器和探头的组合灵敏度：在达到所检工件最大声程时，其灵敏度余量应≥10dB。 b. 衰减器精度：任意相邻12dB误差在±1dB以内，最大累积误差不超过 1dB。 c. 水平线性:水平线性误差不大于1％。 d. 垂直线性：在荧光屏满刻度的 80％范围内呈线性显示。垂直线性误差不大于5％。 e. 探头 （1） 晶片有效面积一般不应超过 50 mm，且任一边长不大于25 mm。 （2） 单斜探头声束轴线水平偏离角不应大于2o,主声束垂直方向不应有明显的双峰。 （3） 直探头的远场分辨力应大于或等于30dB，斜探头的远场分辨力应大于或等于6dB。 f. 仪器和探头的系统性能应按 ZBJ04001和 ZBY231的规定进行测试。 超声波探伤检测工艺规程 2 1.4.3 试块 a. 试块应采用与被检工件相同或相近似声学性能的材料制成，该材料用直探头检测时，不得有大于Φ 2 mm平底孔当量直径的缺陷。 b. 试块的制造要求应符合ZBY232和JB4126的规定。 c. 现场检测...
