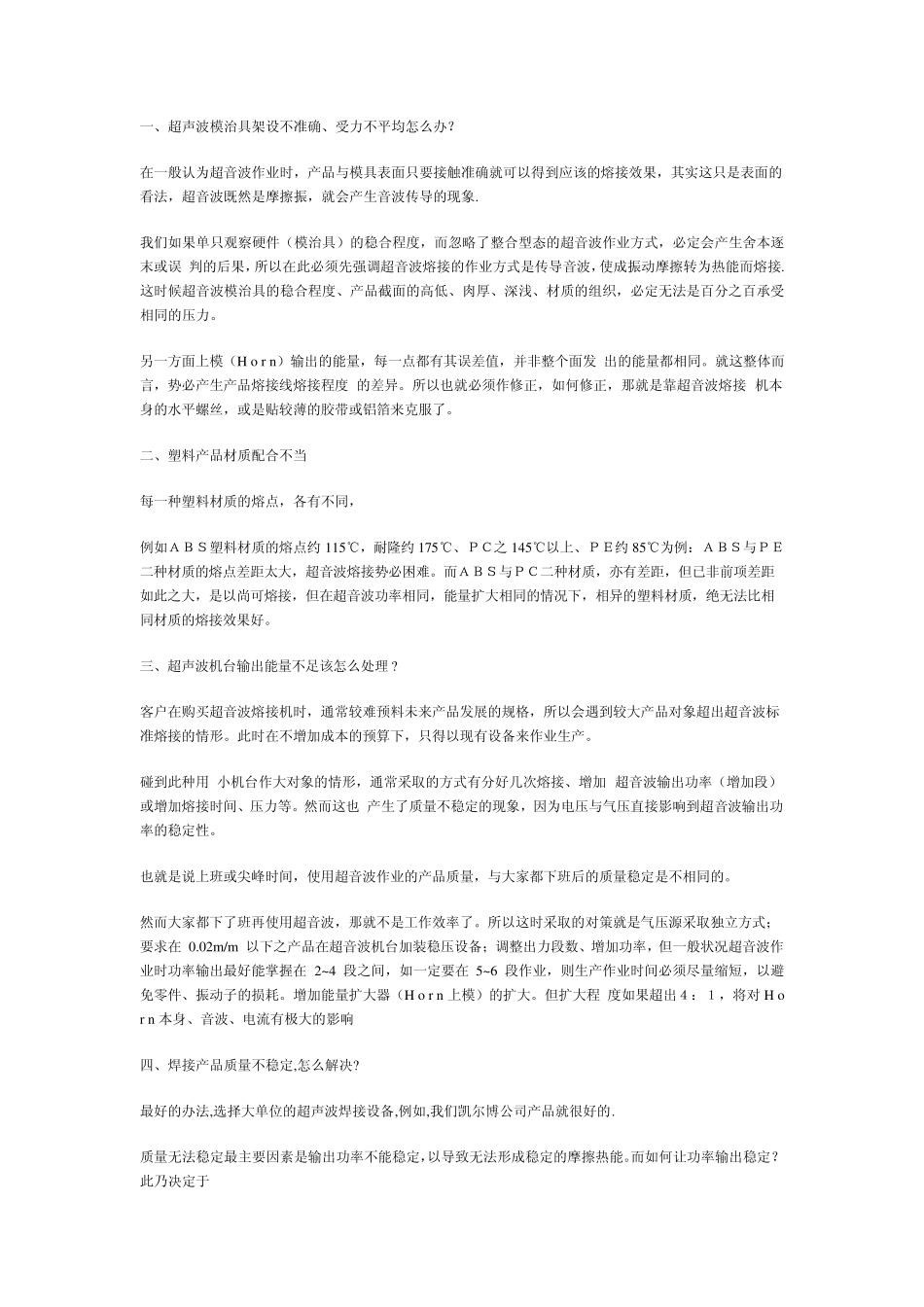

一、超声波模治具架设不准确、受力不平均怎么办？ 在一般认为超音波作业时，产品与模具表面只要接触准确就可以得到应该的熔接效果，其实这只是表面的看法，超音波既然是摩擦振，就会产生音波传导的现象. 我们如果单只观察硬件（模治具）的稳合程度，而忽略了整合型态的超音波作业方式，必定会产生舍本逐末或误 判的后果，所以在此必须先强调超音波熔接的作业方式是传导音波，使成振动摩擦转为热能而熔接. 这时候超音波模治具的稳合程度、产品截面的高低、肉厚、深浅、材质的组织，必定无法是百分之百承受相同的压力。 另一方面上模（H o r n）输出的能量，每一点都有其误差值，并非整个面发 出的能量都相同。就这整体而言，势必产生产品熔接线熔接程度 的差异。所以也就必须作修正，如何修正，那就是靠超音波熔接 机本身的水平螺丝，或是贴较薄的胶带或铝箔来克服了。 二、塑料产品材质配合不当 每一种塑料材质的熔点，各有不同， 例如ＡＢＳ塑料材质的熔点约115℃，耐隆约175℃、ＰＣ之 145℃以上、ＰＥ约85℃为例：ＡＢＳ与ＰＥ二种材质的熔点差距太大，超音波熔接势必困难。而ＡＢＳ与ＰＣ二种材质，亦有差距，但已非前项差距如此之大，是以尚可熔接，但在超音波功率相同，能量扩大相同的情况下，相异的塑料材质，绝无法比相同材质的熔接效果好。 三、超声波机台输出能量不足该怎么处理 ? 客户在购买超音波熔接机时，通常较难预料未来产品发展的规格，所以会遇到较大产品对象超出超音波标准熔接的情形。此时在不增加成本的预算下，只得以现有设备来作业生产。 碰到此种用 小机台作大对象的情形，通常采取的方式有分好几次熔接、增加 超音波输出功率（增加段）或增加熔接时间、压力等。然而这也 产生了质量不稳定的现象，因为电压与气压直接影响到超音波输出功率的稳定性。 也就是说上班或尖峰时间，使用超音波作业的产品质量，与大家都下班后的质量稳定是不相同的。 然而大家都下了班再使用超音波，那就不是工作效率了。所以这时采取的对策就是气压源采取独立方式；要求在 0.02m/m 以下之产品在超音波机台加装稳压设备；调整出力段数、增加功率，但一般状况超音波作业时功率输出最好能掌握在 2~ 4 段之间，如一定要在 5~ 6 段作业，则生产作业时间必须尽量缩短，以避免零件、振动子的损耗。增加能量扩大器（H o r n 上模）的扩大。但扩大程 度如果超出４：１，将对 H o r n 本身、音波、电流有极大的...
