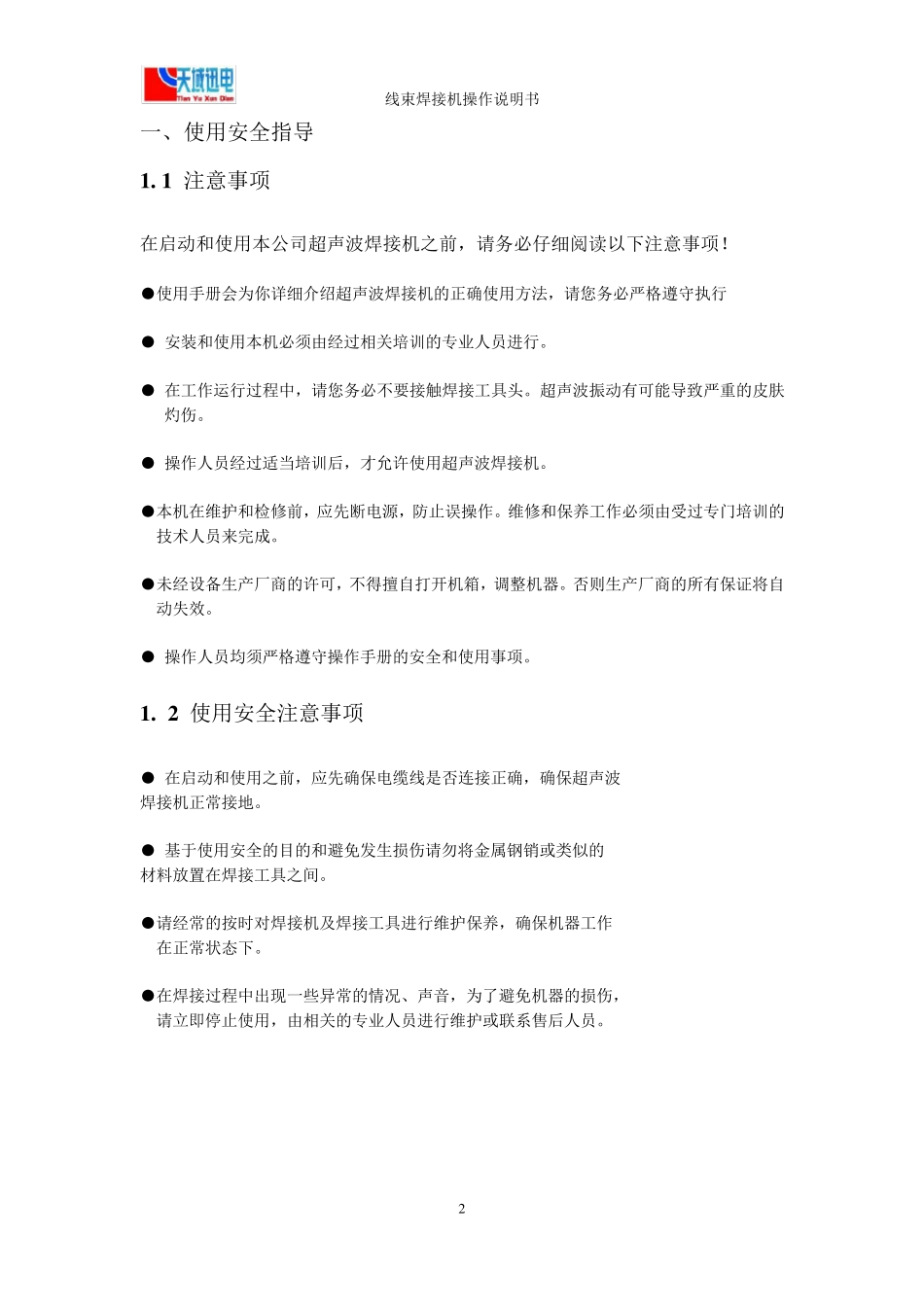

线束焊接机操作说明书 1 目录: 一、使用安全指导 1 .1 注意事项………………………………………………………………………………2 1 .2 使用安全注意事项……………………………………………………………………2 二、机器概述 2 .1 机器基本参数…………………………………………………………………………3 2 .2 本机各部件的组成……………………………………………………………………3 2 .2 .1 超声波发生器(机箱)……………………………………………………‥‥4 2 .2 .2 焊接机机体(机架)……………………………………………………………5 -6 2 .2 .3 超声波振动系统…………………………………………………………………6 -7 三、超声波发生器的使用………………………………………………………………………8 -9 四、线束的焊接放置……………………………………………………………………………1 0 五、安装详述……………………………………………………………………………………1 0 六、使用步骤……………………………………………………………………………………1 1 6 .1 开箱……………………………………………………………………………………1 1 6 .2 压缩空气进气源………………………………………………………………………1 1 6 .3 焊接机和发生器之间连接……………………………………………………………1 2 6 .4 启动发生器……………………………………………………………………………1 3 七、调整…………………………………………………………………………………………1 4 7 .1 焊头的更换调整………………………………………………………………1 4 -1 5 -1 6 7 .2 左、右夹块间隙的调整………………………………………………………………1 7 7 .3 线束宽度、高度调节…………………………………………………………………1 8 7 .4 焊接面的更换…………………………………………………………………………1 9 八、拆装系统的检测、拆装与更换……………………………………………………………1 9 -2 0 十、维护与保养…………………………………………………………………………………2 1 线束焊接机操作说明书 2 一、使用安全指导 1 . 1 注意事项 在启动和使用本公司超声波焊接机之前,请务必仔细阅读以下注意事项! ● 使用手册...
