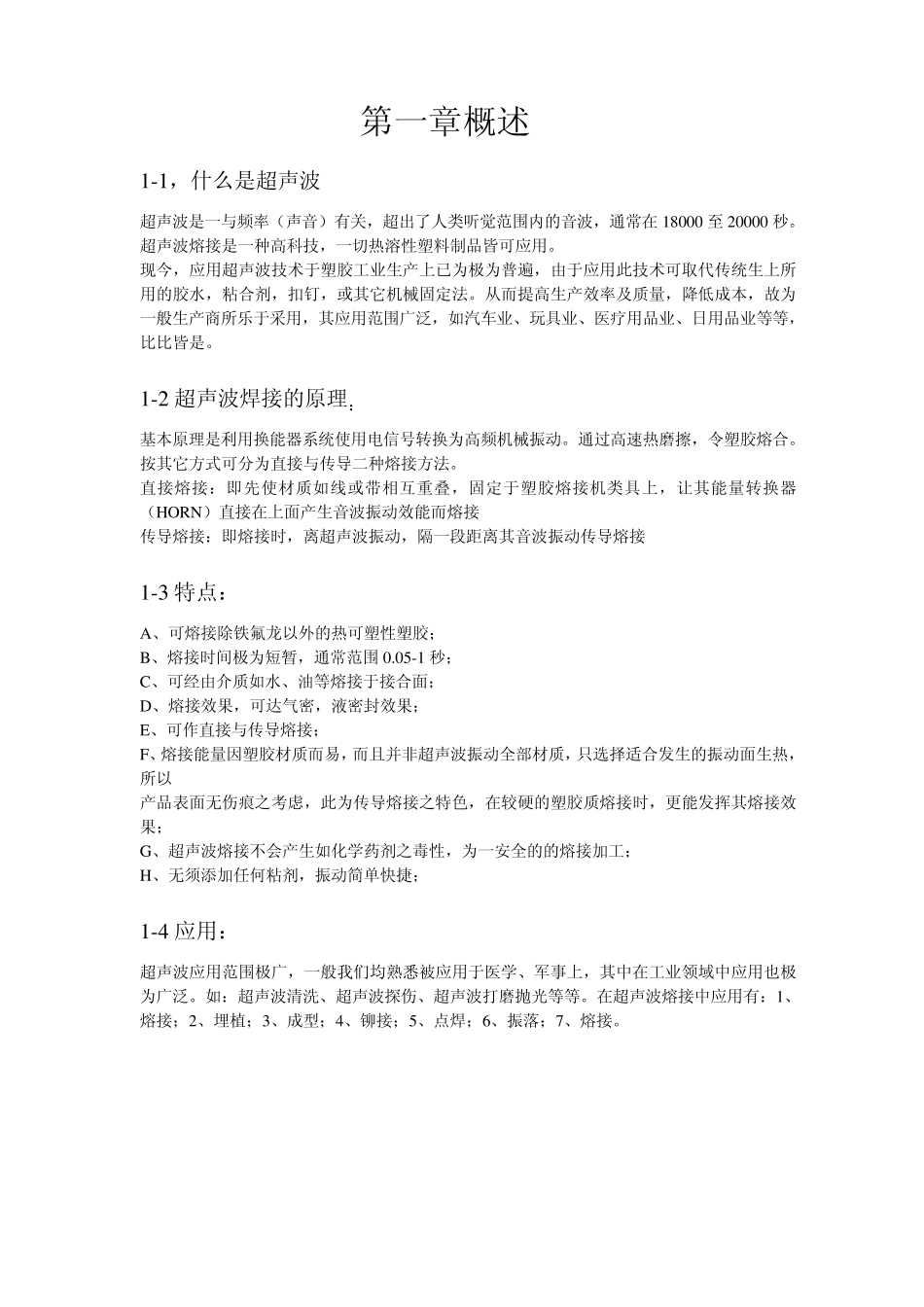

第一章概述 1-1，什么是超声波 超声波是一与频率（声音）有关，超出了人类听觉范围内的音波，通常在18000 至20000 秒。 超声波熔接是一种高科技，一切热溶性塑料制品皆可应用。 现今，应用超声波技术于塑胶工业生产上已为极为普遍，由于应用此技术可取代传统生上所用的胶水，粘合剂，扣钉，或其它机械固定法。从而提高生产效率及质量，降低成本，故为一般生产商所乐于采用，其应用范围广泛，如汽车业、玩具业、医疗用品业、日用品业等等，比比皆是。 1-2 超声波焊接的原理： 基本原理是利用换能器系统使用电信号转换为高频机械振动。通过高速热磨擦，令塑胶熔合。按其它方式可分为直接与传导二种熔接方法。 直接熔接：即先使材质如线或带相互重叠，固定于塑胶熔接机类具上，让其能量转换器（HORN）直接在上面产生音波振动效能而熔接 传导熔接：即熔接时，离超声波振动，隔一段距离其音波振动传导熔接 1-3 特点： A、可熔接除铁氟龙以外的热可塑性塑胶； B、熔接时间极为短暂，通常范围0.05-1 秒； C、可经由介质如水、油等熔接于接合面； D、熔接效果，可达气密，液密封效果； E、可作直接与传导熔接； F、熔接能量因塑胶材质而易，而且并非超声波振动全部材质，只选择适合发生的振动面生热，所以 产品表面无伤痕之考虑，此为传导熔接之特色，在较硬的塑胶质熔接时，更能发挥其熔接效果； G、超声波熔接不会产生如化学药剂之毒性，为一安全的的熔接加工； H、无须添加任何粘剂，振动简单快捷； 1-4 应用： 超声波应用范围极广，一般我们均熟悉被应用于医学、军事上，其中在工业领域中应用也极为广泛。如：超声波清洗、超声波探伤、超声波打磨抛光等等。在超声波熔接中应用有：1、熔接；2、埋植；3、成型；4、铆接；5、点焊；6、振落；7、熔接。 超声波主机及机箱示意图 1 、计数器 2 、压力表 3 、压力调节 4 、下降速度调整 5 、手动开关 6 、自动开关 7 、音波检测开关 8 、工作指示灯 9 、熔接时间制 1 0 、固化时间制 1 1 、廷迟时间制 1 2 、上升速度调整 1 3 、电源指示灯 1 4 、平衡调节阀 1 5 、变幅杆 1 6 、急停开关 1 7 、高度调节手轮 1 8 、滤水器 1 9 、电源开关 2 0 、超声波测试开关 2 1 、过载指示灯 2 2 、电流表 2 3 、振幅调节器 2 4 、功率调节开关 2 5 、行程开关 2 6 、固紧手柄 2 7 、电源插头 第三章 超声波熔接...
