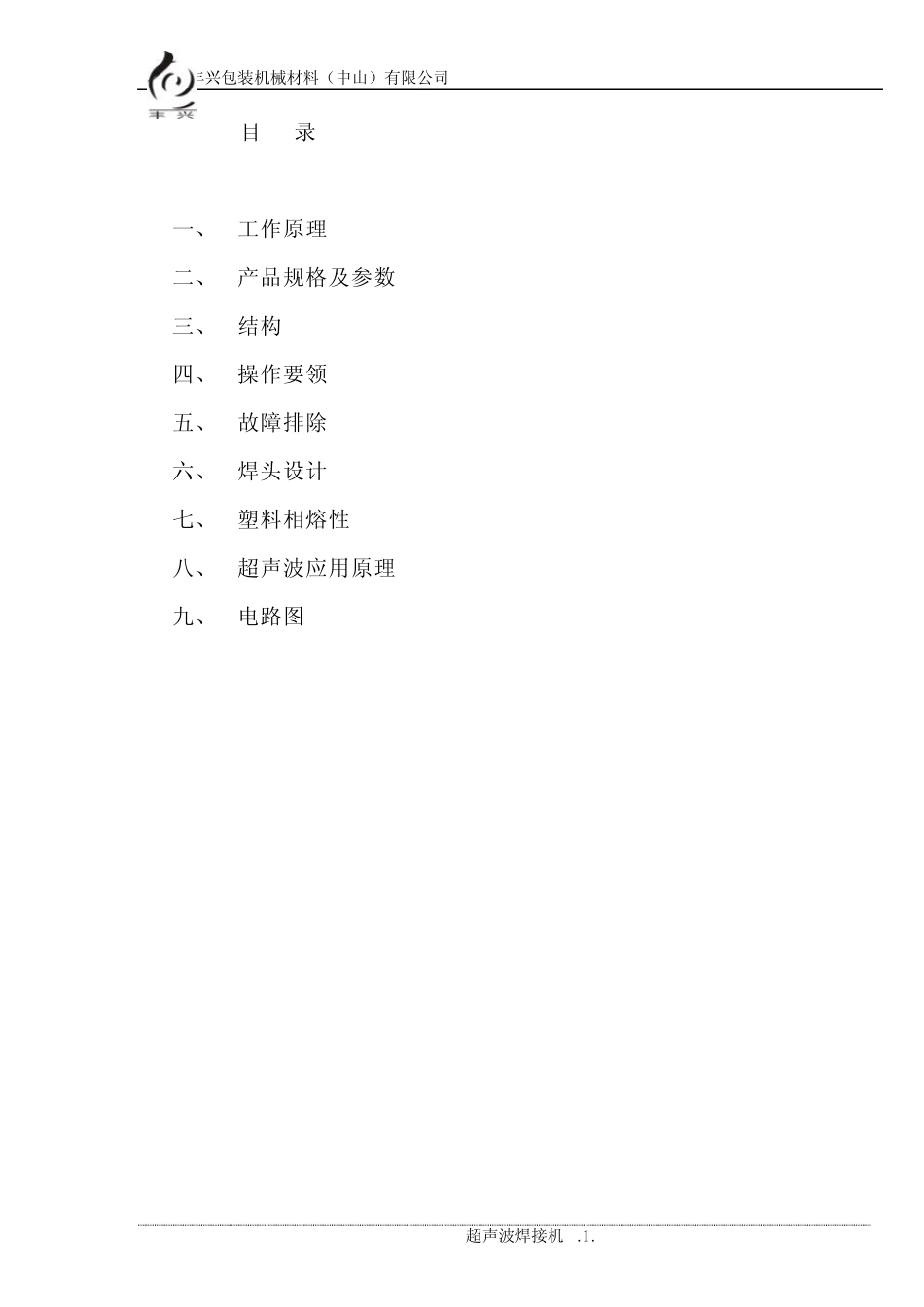

超声焊接机说明书_第1页
1/20

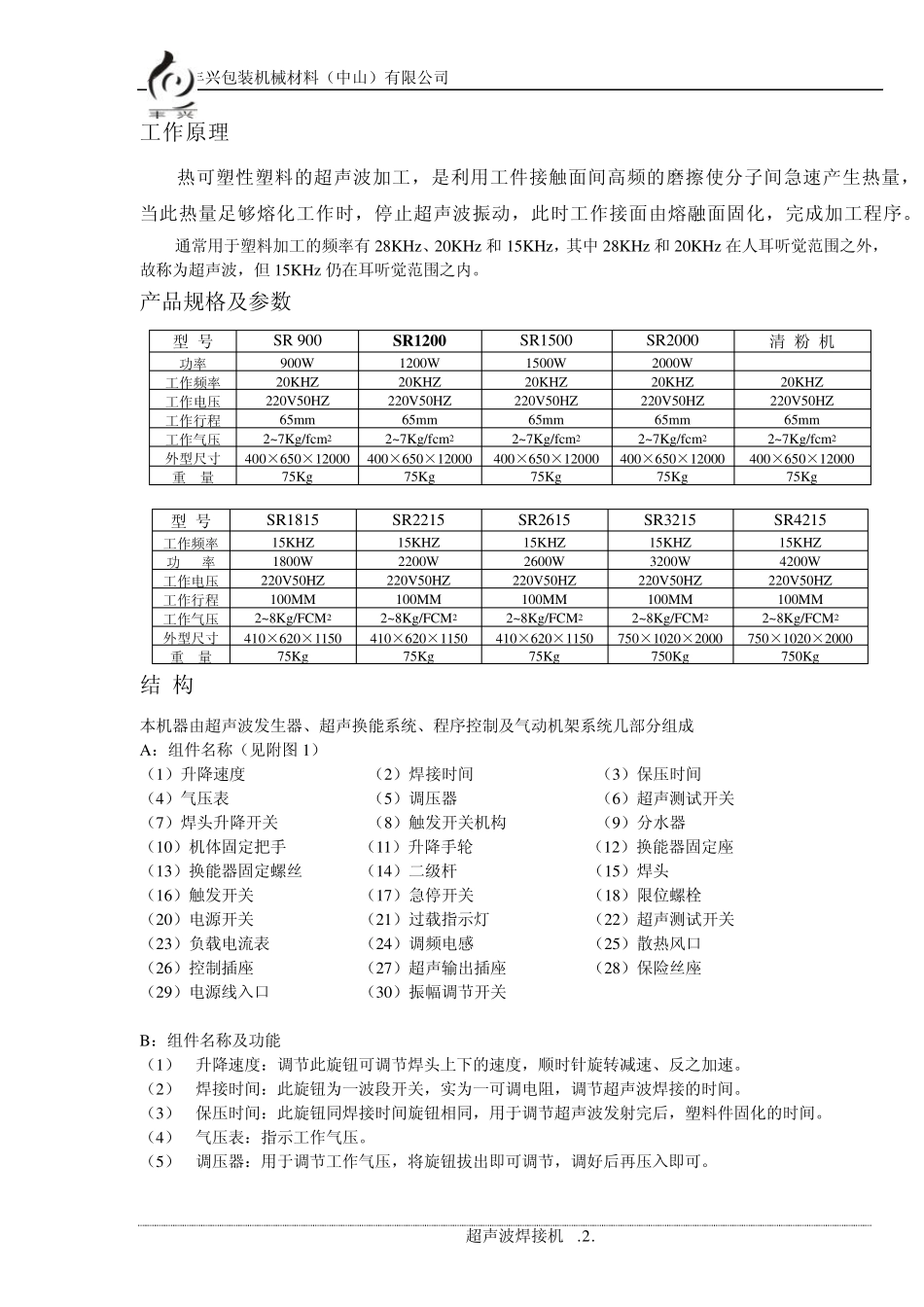

超声焊接机说明书_第2页
2/20

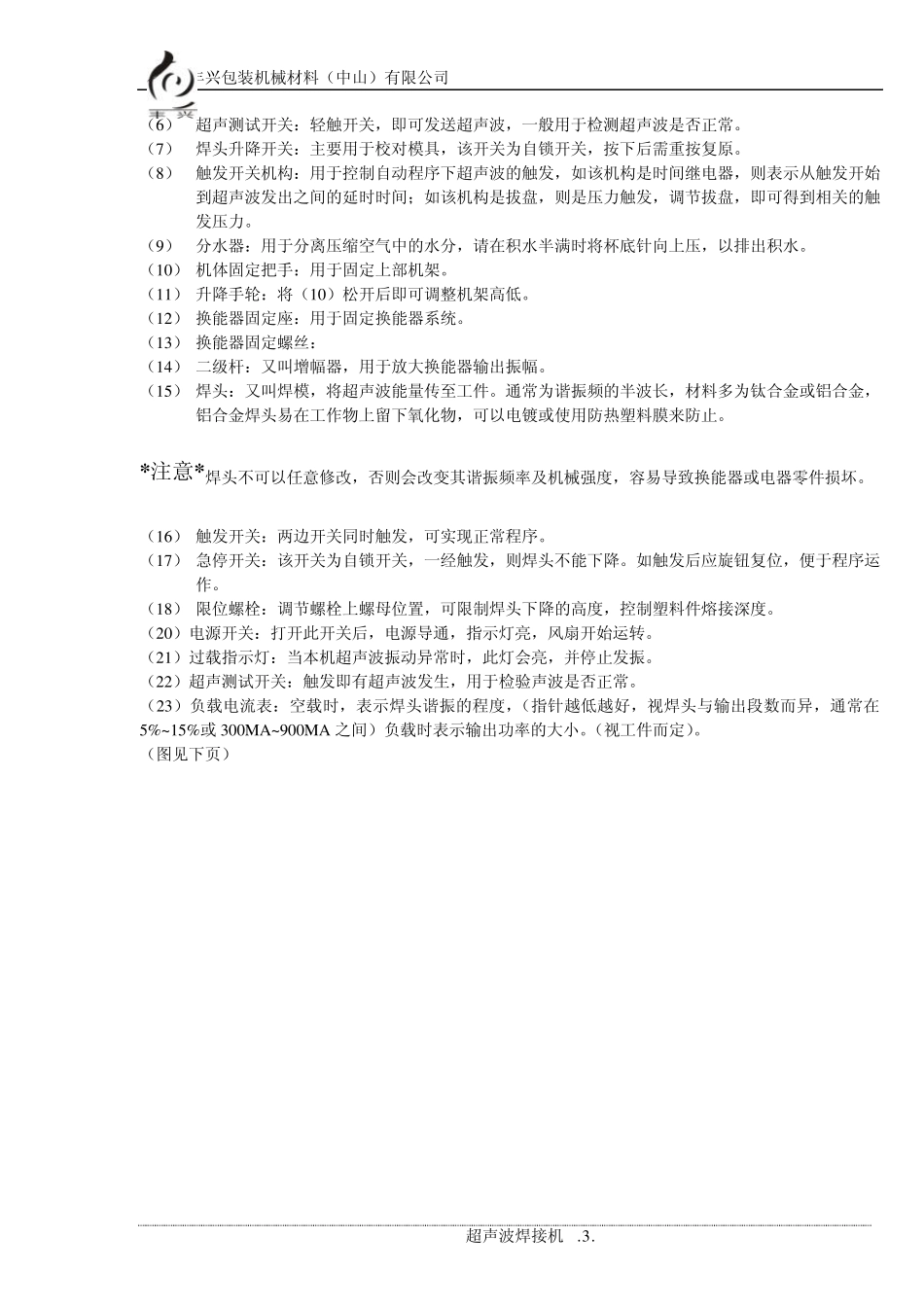

超声焊接机说明书_第3页
3/20
丰兴包装机械材料(中山)有限公司 超声波焊接机 .1 . 目 录 一、 工作原理 二、 产品规格及参数 三、 结构 四、 操作要领 五、 故障排除 六、 焊头设计 七、 塑料相熔性 八、 超声波应用原理 九、 电路图 丰兴包装机械材料(中山)有限公司 超声波焊接机 .2. 工作原理 热可塑性塑料的超声波加工,是利用工件接触面间高频的磨擦使分子间急速产生热量,当此热量足够熔化工作时,停止超声波振动,此时工作接面由熔融面固化,完成加工程序。 通常用于塑料加工的频率有28KHz、20KHz 和15KHz,其中28KHz 和20KHz 在人耳听觉范围之外,故称为超声波,但15KHz 仍在耳听觉范围之内。 产品规格及参数 型 号 SR 900 SR1200 SR1500 SR2000 清 粉 机 功率 900W 1200W 1500W 2000W 工作频率 20KHZ 20KHZ 20KHZ 20KHZ 20KHZ 工作电压 220V50HZ 220V50HZ 220V50HZ 220V50HZ 220V50HZ 工作行程 65mm 65mm 65mm 65mm 65mm 工作气压 2~7Kg/fcm2 2~7Kg/fcm2 2~7Kg/fcm2 2~7Kg/fcm2 2~7Kg/fcm2 外型尺寸 400×650×12000 400×650×12000 400×650×12000 400×650×12000 400×650×12000 重 量 75Kg 75Kg 75Kg 75Kg 75Kg 型 号 SR1815 SR2215 SR2615 SR3215 SR4215 工作频率 15KHZ 15KHZ 15KHZ 15KHZ 15KHZ 功 率 1800W 2200W 2600W 3200W 4200W 工作电压 220V50HZ 220V50HZ 220V50HZ 220V50HZ 220V50HZ 工作行程 100MM 100MM 100MM 100MM 100MM 工作气压 2~8Kg/FCM2 2~8Kg/FCM2 2~8Kg/FCM2 2~8Kg/FCM2 2~8Kg/FCM2 外型尺寸 410×620×1150 410×620×1150 410×620×1150 750×1020×2000 750×1020×2000 重 量 75Kg 75Kg 75Kg 750Kg 750Kg 结 构 本机器由超声波发生器、超声换能系统、程序控制及气动机架系统几部分组成 A:组件名称(见附图 1) (1)升降速度 (2)焊接时间 (3)保压时间 (4)气压表 (5)调压器 (6)超声测试开关 (7)焊头升降开关 (8)触发开关机构 (9)分水器 (10)机体固定把手 (11)升降手轮 (12)换能器固定座 (13)换能器固定螺丝 (14)二级杆 (15)焊头 (16)触发开关 (17)急停开关 (18)限位螺栓 (20)电源开关 (21)过载指示灯 (22)超声测试开关 (23)负载电流表 (24)调频电感 (25)散热风口 (26)控制插座 (27)超声输出插座...
