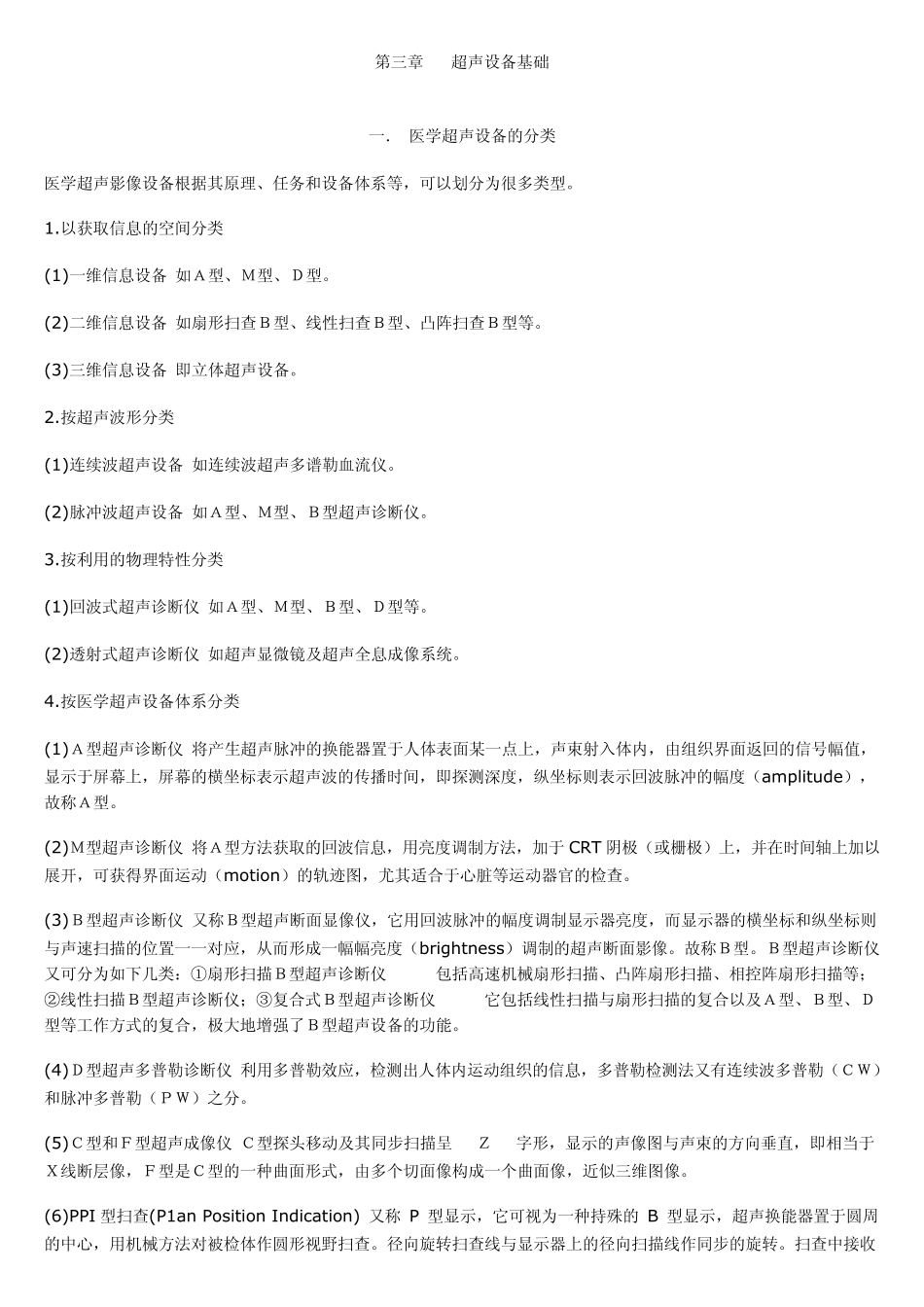

第三章 超声设备基础 一． 医学超声设备的分类 医学超声影像设备根据其原理、任务和设备体系等，可以划分为很多类型。 1.以获取信息的空间分类 (1)一维信息设备 如Ａ型、Ｍ型、Ｄ型。 (2)二维信息设备 如扇形扫查Ｂ型、线性扫查Ｂ型、凸阵扫查Ｂ型等。 (3)三维信息设备 即立体超声设备。 2.按超声波形分类 (1)连续波超声设备 如连续波超声多谱勒血流仪。 (2)脉冲波超声设备 如Ａ型、Ｍ型、Ｂ型超声诊断仪。 3.按利用的物理特性分类 (1)回波式超声诊断仪 如Ａ型、Ｍ型、Ｂ型、Ｄ型等。 (2)透射式超声诊断仪 如超声显微镜及超声全息成像系统。 4.按医学超声设备体系分类 (1)Ａ型超声诊断仪 将产生超声脉冲的换能器置于人体表面某一点上，声束射入体内，由组织界面返回的信号幅值，显示于屏幕上，屏幕的横坐标表示超声波的传播时间，即探测深度，纵坐标则表示回波脉冲的幅度（amplitu de），故称Ａ型。 (2)Ｍ型超声诊断仪 将Ａ型方法获取的回波信息，用亮度调制方法，加于 CRT 阴极（或栅极）上，并在时间轴上加以展开，可获得界面运动（motion）的轨迹图，尤其适合于心脏等运动器官的检查。 (3)Ｂ型超声诊断仪 又称Ｂ型超声断面显像仪，它用回波脉冲的幅度调制显示器亮度，而显示器的横坐标和纵坐标则与声速扫描的位置一一对应，从而形成一幅幅亮度（brightness）调制的超声断面影像。故称Ｂ型。Ｂ型超声诊断仪又可分为如下几类：①扇形扫描Ｂ型超声诊断仪 —— 包括高速机械扇形扫描、凸阵扇形扫描、相控阵扇形扫描等；②线性扫描Ｂ型超声诊断仪；③复合式Ｂ型超声诊断仪 —— 它包括线性扫描与扇形扫描的复合以及Ａ型、Ｂ型、Ｄ型等工作方式的复合，极大地增强了Ｂ型超声设备的功能。 (4)Ｄ型超声多普勒诊断仪 利用多普勒效应，检测出人体内运动组织的信息，多普勒检测法又有连续波多普勒（ＣＷ）和脉冲多普勒（ＰＷ）之分。 (5)Ｃ型和Ｆ型超声成像仪 Ｃ型探头移动及其同步扫描呈 “ Ｚ ” 字形，显示的声像图与声束的方向垂直，即相当于Ｘ线断层像，Ｆ型是Ｃ型的一种曲面形式，由多个切面像构成一个曲面像，近似三维图像。 (6)PPI 型扫查(P1an Position Indication) 又称 P 型显示，它可视为一种持殊的 B 型显示，超声换能器置于圆周的中心，用机械方法对被检体作圆形视野扫查。径向旋转扫查线与显示器上的径向扫描线作同步的旋转。扫查中接收到的回波用辉度调制方式显示，从而可得到一幅圆...
