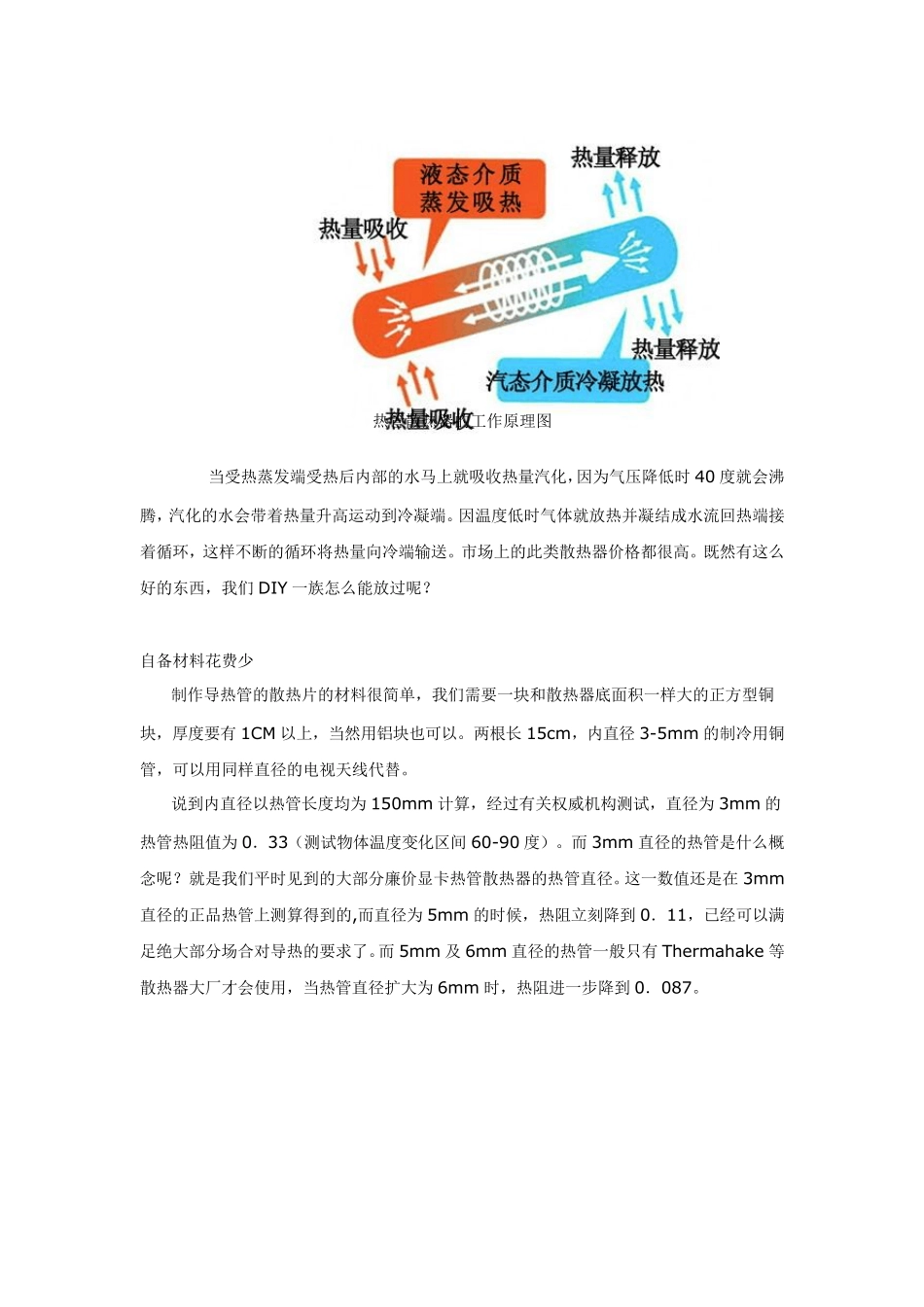

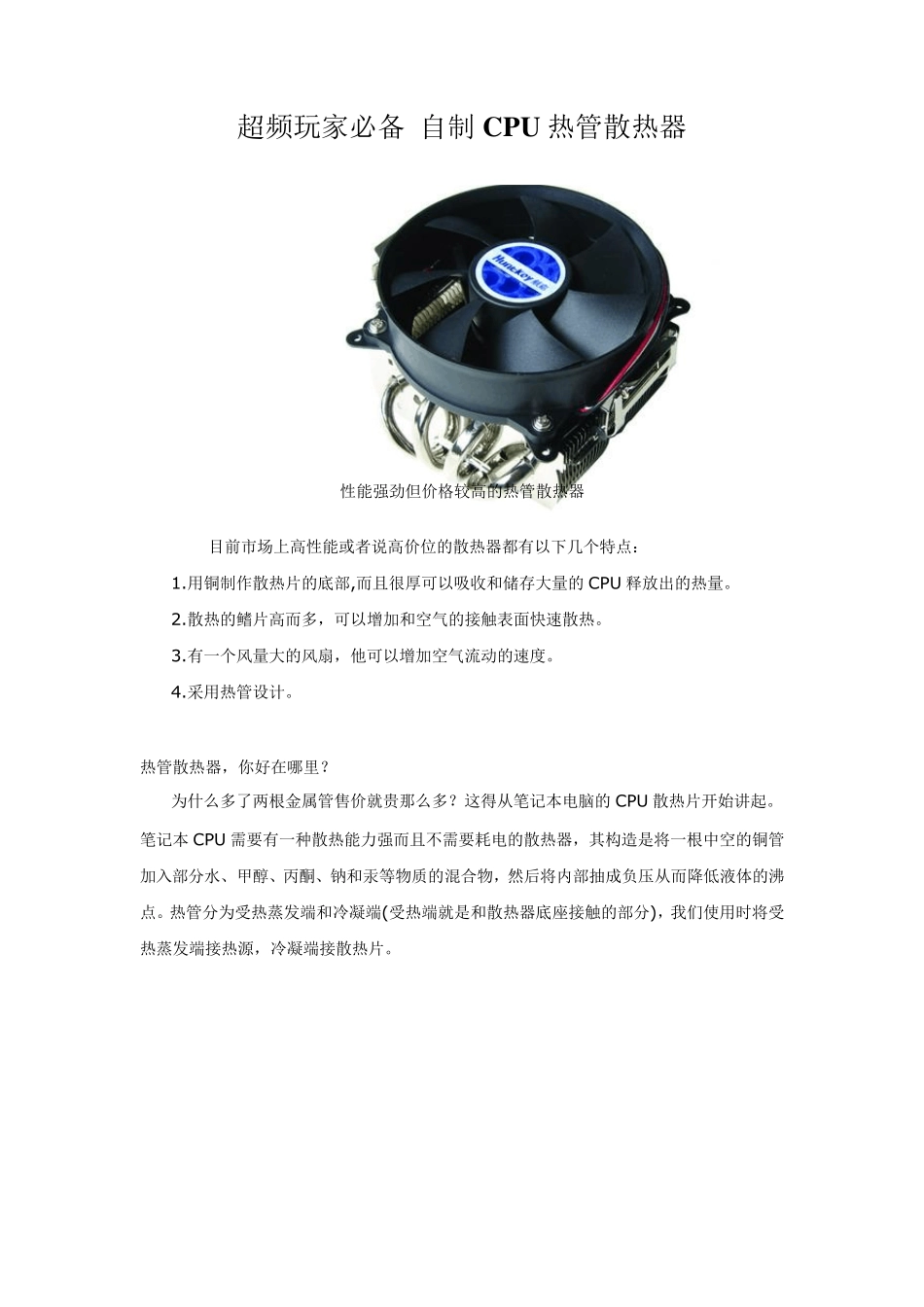

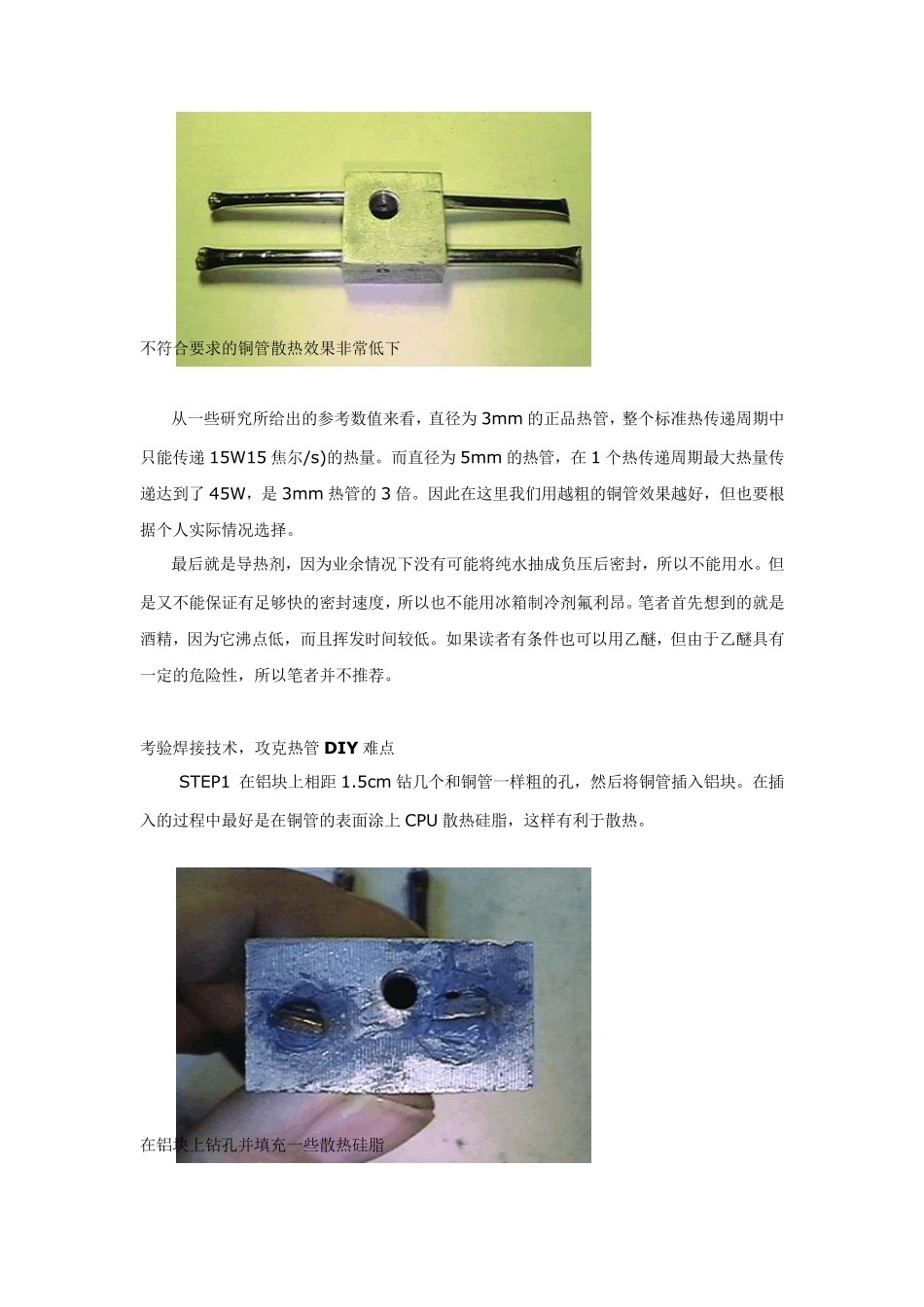

超频玩家必备 自制 CPU 热管散热器 性能强劲但价格较高的热管散热器 目前市场上高性能或者说高价位的散热器都有以下几个特点: 1.用铜制作散热片的底部,而且很厚可以吸收和储存大量的 CPU 释放出的热量。 2.散热的鳍片高而多,可以增加和空气的接触表面快速散热。 3.有一个风量大的风扇,他可以增加空气流动的速度。 4.采用热管设计。 热管散热器,你好在哪里? 为什么多了两根金属管售价就贵那么多?这得从笔记本电脑的 CPU 散热片开始讲起。笔记本 CPU 需要有一种散热能力强而且不需要耗电的散热器,其构造是将一根中空的铜管加入部分水、甲醇、丙酮、钠和汞等物质的混合物,然后将内部抽成负压从而降低液体的沸点。热管分为受热蒸发端和冷凝端(受热端就是和散热器底座接触的部分),我们使用时将受热蒸发端接热源,冷凝端接散热片。 热管散热器的工作原理图 当受热蒸发端受热后内部的水马上就吸收热量汽化,因为气压降低时40 度就会沸腾,汽化的水会带着热量升高运动到冷凝端。因温度低时气体就放热并凝结成水流回热端接着循环,这样不断的循环将热量向冷端输送。市场上的此类散热器价格都很高。既然有这么好的东西,我们 DIY 一族怎么能放过呢? 自备材料花费少 制作导热管的散热片的材料很简单,我们需要一块和散热器底面积一样大的正方型铜块,厚度要有 1CM 以上,当然用铝块也可以。两根长 15cm,内直径 3-5mm 的制冷用铜管,可以用同样直径的电视天线代替。 说到内直径以热管长度均为150mm 计算,经过有关权威机构测试,直径为3mm 的热管热阻值为0.33(测试物体温度变化区间 60-90 度)。而 3mm 直径的热管是什么概念呢?就是我们平时见到的大部分廉价显卡热管散热器的热管直径。这一数值还是在 3mm直径的正品热管上测算得到的,而直径为5mm 的时候,热阻立刻降到0.11,已经可以满足绝大部分场合对导热的要求了。而 5mm 及 6mm 直径的热管一般只有 Thermahake 等散热器大厂才会使用,当热管直径扩大为6mm 时,热阻进一步降到0.087。 不符合要求的铜管散热效果非常低下 从一些研究所给出的参考数值来看,直径为3mm 的正品热管,整个标准热传递周期中只能传递15W15 焦尔/s)的热量。而直径为5mm 的热管,在 1 个热传递周期最大热量传递达到了 45W,是 3mm 热管的3 倍。因此在这里我们用越粗的铜管效果越好,但也要根据个人实际情况选择。 最后就是导热剂,因为业余情况下没有可能...
