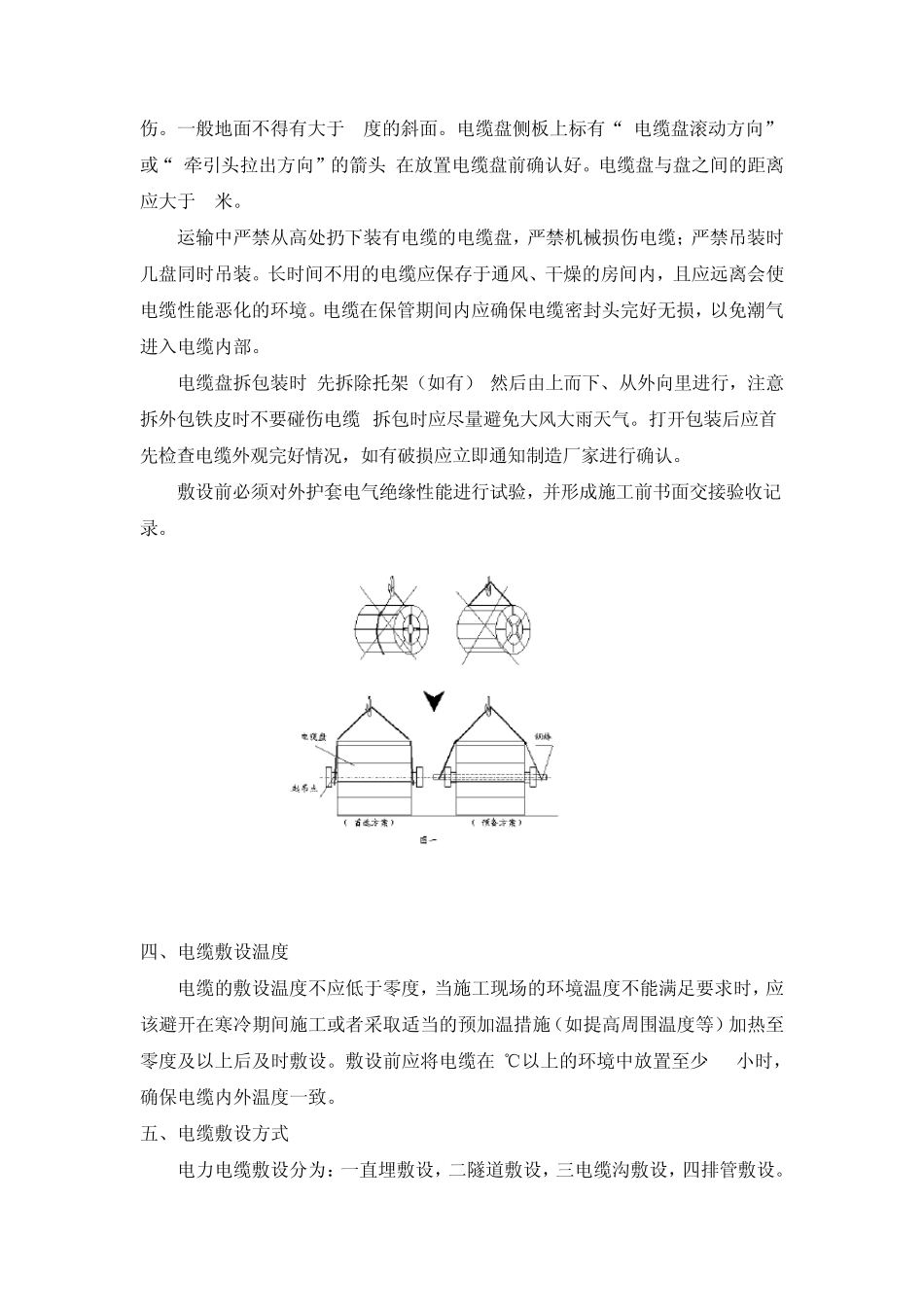

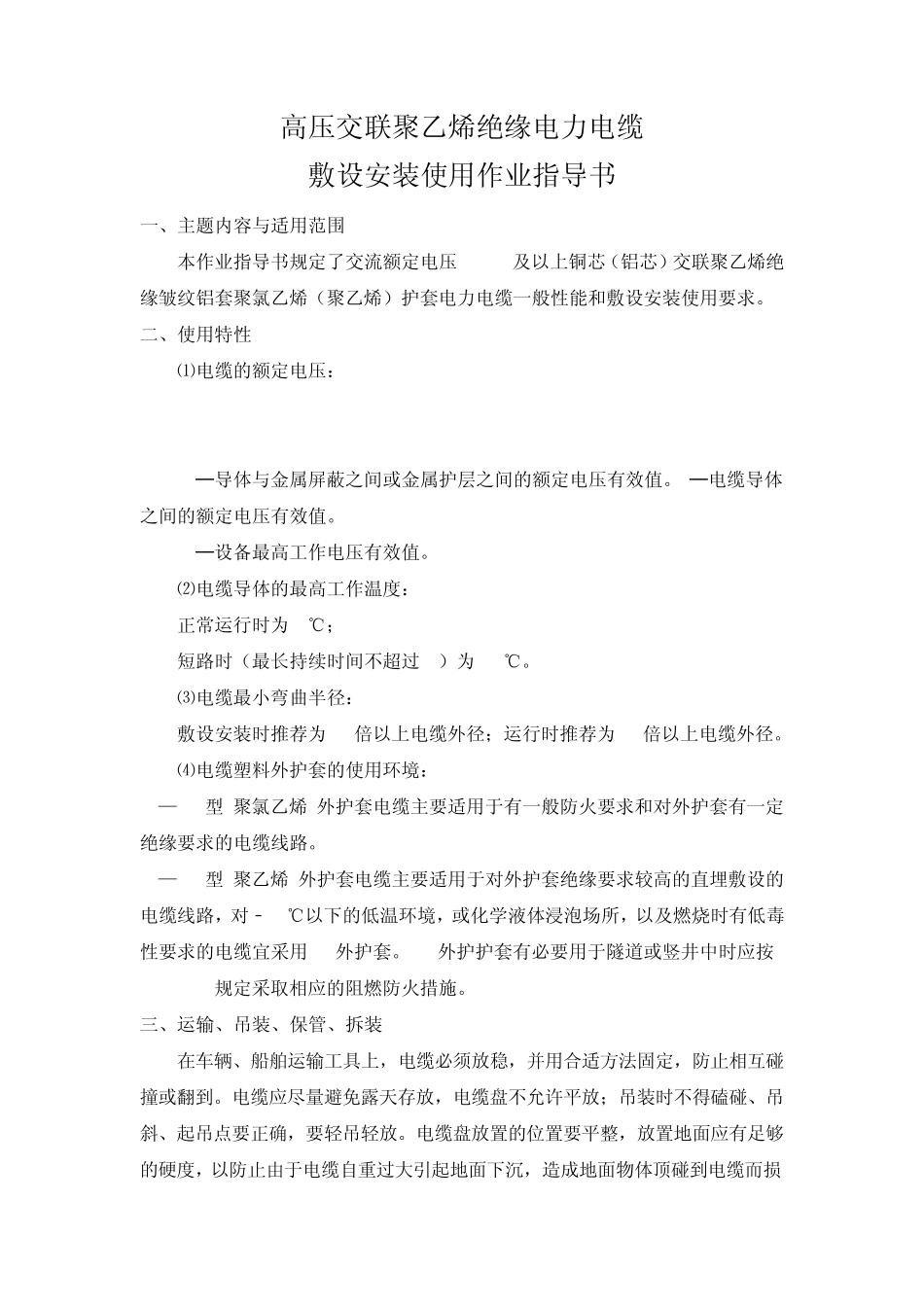

高压交联聚乙烯绝缘电力电缆 敷设安装使用作业指导书 一、主题内容与适用范围 本作业指导书规定了交流额定电压110kV 及以上铜芯(铝芯)交联聚乙烯绝缘皱纹铝套聚氯乙烯(聚乙烯)护套电力电缆一般性能和敷设安装使用要求。 二、使用特性 ⑴电缆的额定电压: U0 / U= 64 / 110 kV Um = 126 kV U0 / U= 127 / 220 kV Um = 252 kV U0─导体与金属屏蔽之间或金属护层之间的额定电压有效值。U─电缆导体之间的额定电压有效值。 Um─设备最高工作电压有效值。 ⑵电缆导体的最高工作温度: 正常运行时为90℃; 短路时(最长持续时间不超过5S)为250℃。 ⑶电缆最小弯曲半径: 敷设安装时推荐为20 倍以上电缆外径;运行时推荐为15 倍以上电缆外径。 ⑷电缆塑料外护套的使用环境: —02 型(聚氯乙烯)外护套电缆主要适用于有一般防火要求和对外护套有一定绝缘要求的电缆线路。 —03 型(聚乙烯)外护套电缆主要适用于对外护套绝缘要求较高的直埋敷设的电缆线路,对﹣20℃以下的低温环境,或化学液体浸泡场所,以及燃烧时有低毒性要求的电缆宜采用PE 外护套。PE 外护护套有必要用于隧道或竖井中时应按GB50217 规定采取相应的阻燃防火措施。 三、运输、吊装、保管、拆装 在车辆、船舶运输工具上,电缆必须放稳,并用合适方法固定,防止相互碰撞或翻到。电缆应尽量避免露天存放,电缆盘不允许平放;吊装时不得磕碰、吊斜、起吊点要正确,要轻吊轻放。电缆盘放置的位置要平整,放置地面应有足够的硬度,以防止由于电缆自重过大引起地面下沉,造成地面物体顶碰到电缆而损伤。一般地面不得有大于5 度的斜面。电缆盘侧板上标有“ 电缆盘滚动方向”或“ 牵引头拉出方向”的箭头,在放置电缆盘前确认好。电缆盘与盘之间的距离应大于2 米。 运输中严禁从高处扔下装有电缆的电缆盘,严禁机械损伤电缆;严禁吊装时几盘同时吊装。长时间不用的电缆应保存于通风、干燥的房间内,且应远离会使电缆性能恶化的环境。电缆在保管期间内应确保电缆密封头完好无损,以免潮气进入电缆内部。 电缆盘拆包装时,先拆除托架(如有),然后由上而下、从外向里进行,注意拆外包铁皮时不要碰伤电缆,拆包时应尽量避免大风大雨天气。打开包装后应首先检查电缆外观完好情况,如有破损应立即通知制造厂家进行确认。 敷设前必须对外护套电气绝缘性能进行试验,并形成施工前书面交接验收记录。 四、电缆敷设温度 电缆的敷设温度不应低于零度...
