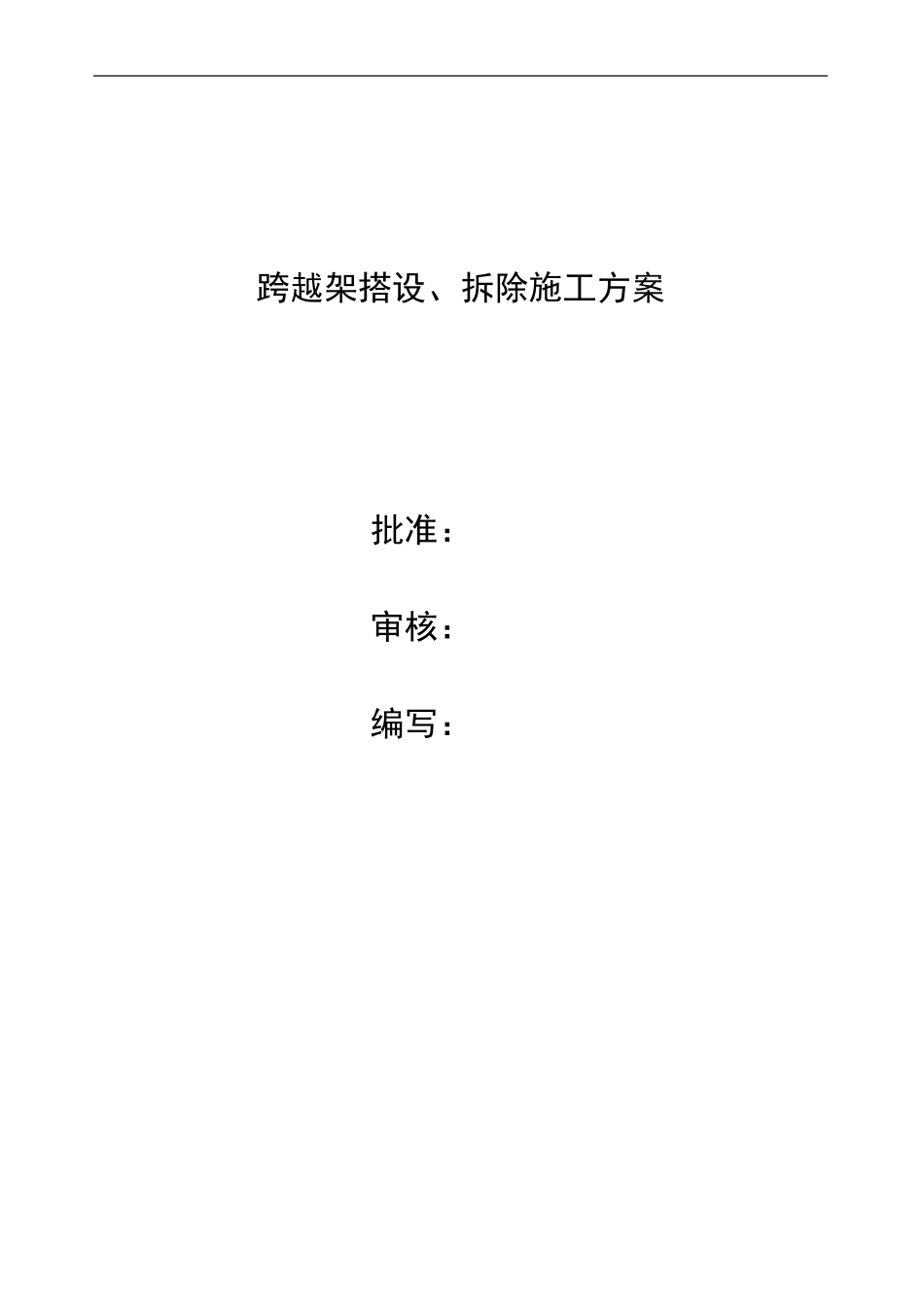

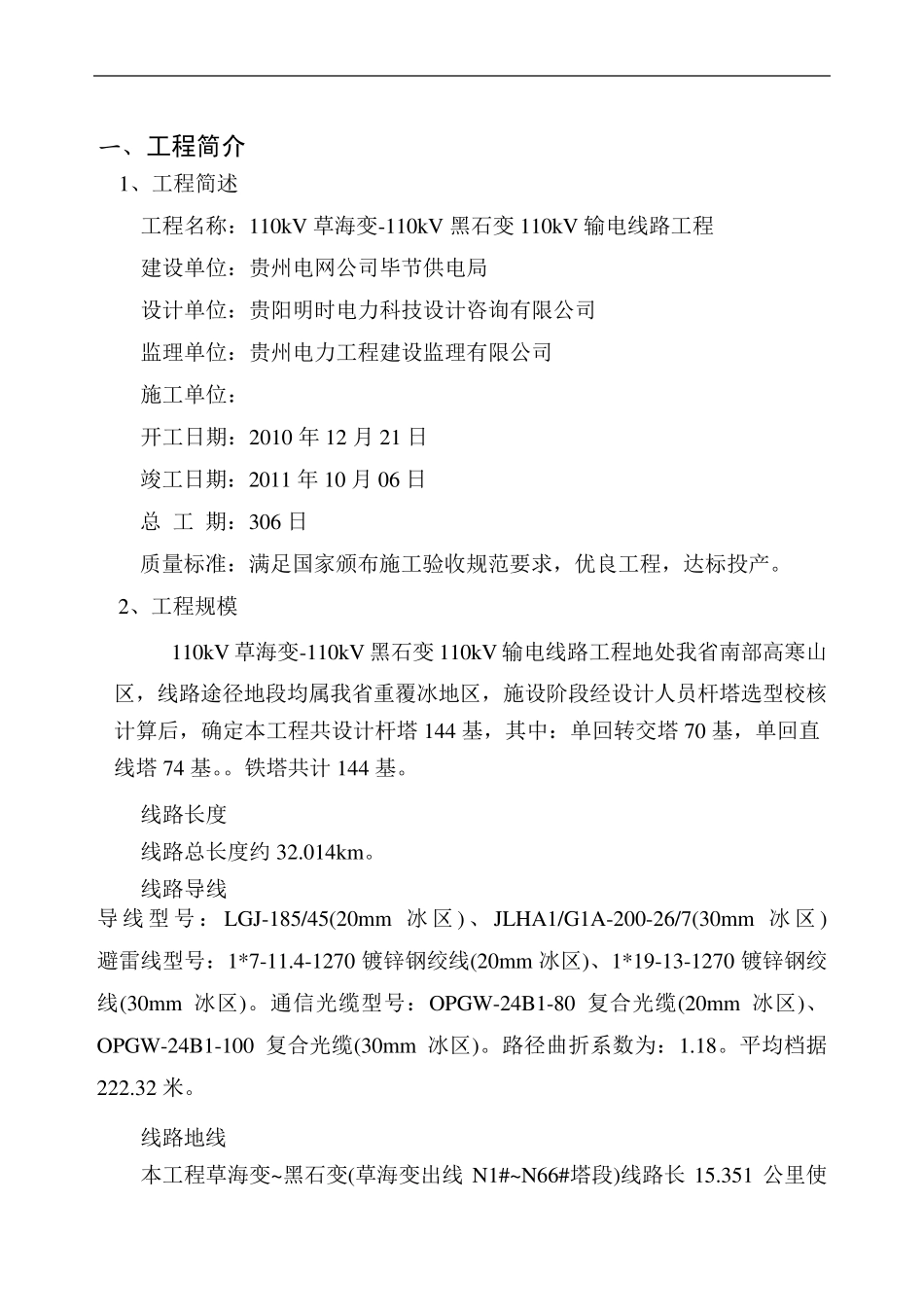

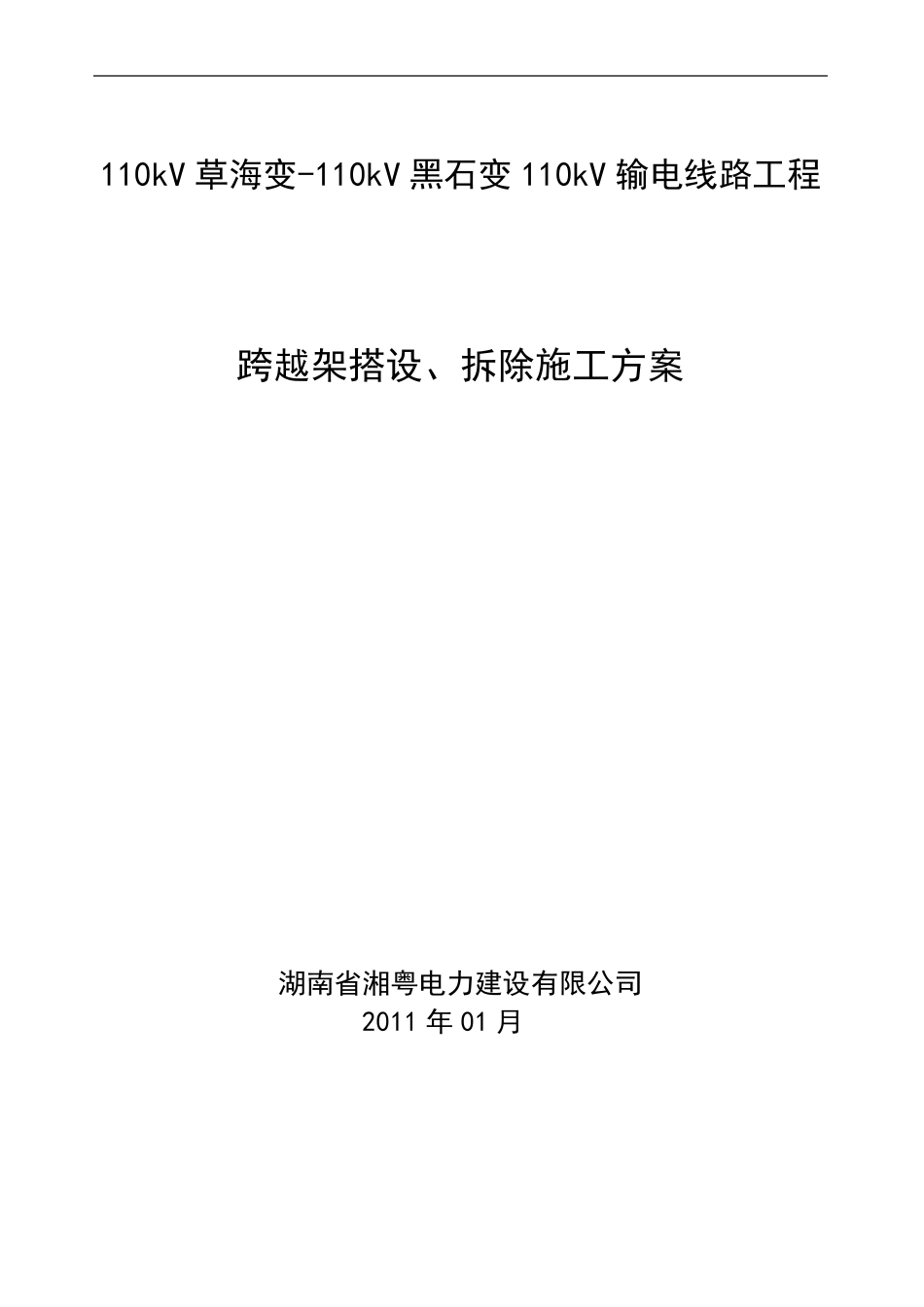

110kV 草海变-110kV 黑石变110kV 输电线路工程 跨越架搭设、拆除施工方案 湖南省湘粤电力建设有限公司 2011 年 01 月 跨越架搭设、拆除施工方案 批准： 审核： 编写： 一、工程简介 1、工程简述 工程名称：110kV 草海变-110kV 黑石变 110kV 输电线路工程 建设单位：贵州电网公司毕节供电局 设计单位：贵阳明时电力科技设计咨询有限公司 监理单位：贵州电力工程建设监理有限公司 施工单位： 开工日期：2010 年 12 月 21 日 竣工日期：2011 年 10 月 06 日 总 工 期：306 日 质量标准：满足国家颁布施工验收规范要求，优良工程，达标投产。 2、工程规模 110kV 草海变-110kV 黑石变 110kV 输电线路工程地处我省南部高寒山区，线路途径地段均属我省重覆冰地区，施设阶段经设计人员杆塔选型校核计算后，确定本工程共设计杆塔 144 基，其中：单回转交塔 70 基，单回直线塔 74 基。。铁塔共计 144 基。 线路长度 线路总长度约 32.014km。 线路导线 导 线 型 号 ： LGJ-185/45(20mm 冰 区 ) 、 JLHA1/G1A-200-26/7(30mm 冰 区 ) 避雷线型号：1*7-11.4-1270 镀锌钢绞线(20mm 冰区)、1*19-13-1270 镀锌钢绞线(30mm 冰区)。通信光缆型号：OPGW-24B1-80 复合光缆(20mm 冰区)、OPGW-24B1-100 复合光缆(30mm 冰区)。路径曲折系数为：1.18。平均档据222.32 米。 线路地线 本工程草海变~黑石变(草海变出线 N1#~N66#塔段)线路长 15.351 公里使用1*7-11.4-1270 镀锌钢绞线《I 级重冰区(b=20mm)》，(草海变出线N66#~N144#塔段)线路长16.663 公里使用1*19-13.0-1270 镀锌钢绞线《II 级重冰区(b=30mm)》本工程全线按II 级污区设计。 3.地质、地形及地貌状况 （1）地形 类 型 丘 陵 山 地 高山 长度（km） 12.8 9.6 9.6 比例 （%） 40 30 30 （2）地貌 本单位施工线路地貌以丘陵和山地为主，山地起伏较大，塔位地质情况：土 35%，松沙石 30%，石 35%。林木砍伐 1500 株。 4.交通情况 本线路交通运输条件比较差，汽车运距 17 千米，工地运距(人力)1.1 千米。大运道路可利用326 国道省道进行运输，小运路需自行修筑，人力运输距离较远。 二、工程特点 1.设计特点 本工程所处地段以丘陵、山地为主，有部分高山。 110kV 草海变-110kV黑石变方向进行测量。线路水平转角的左右以此为准。 本工程N16、N27、N33、N52、N71、N101、N104、N10...
