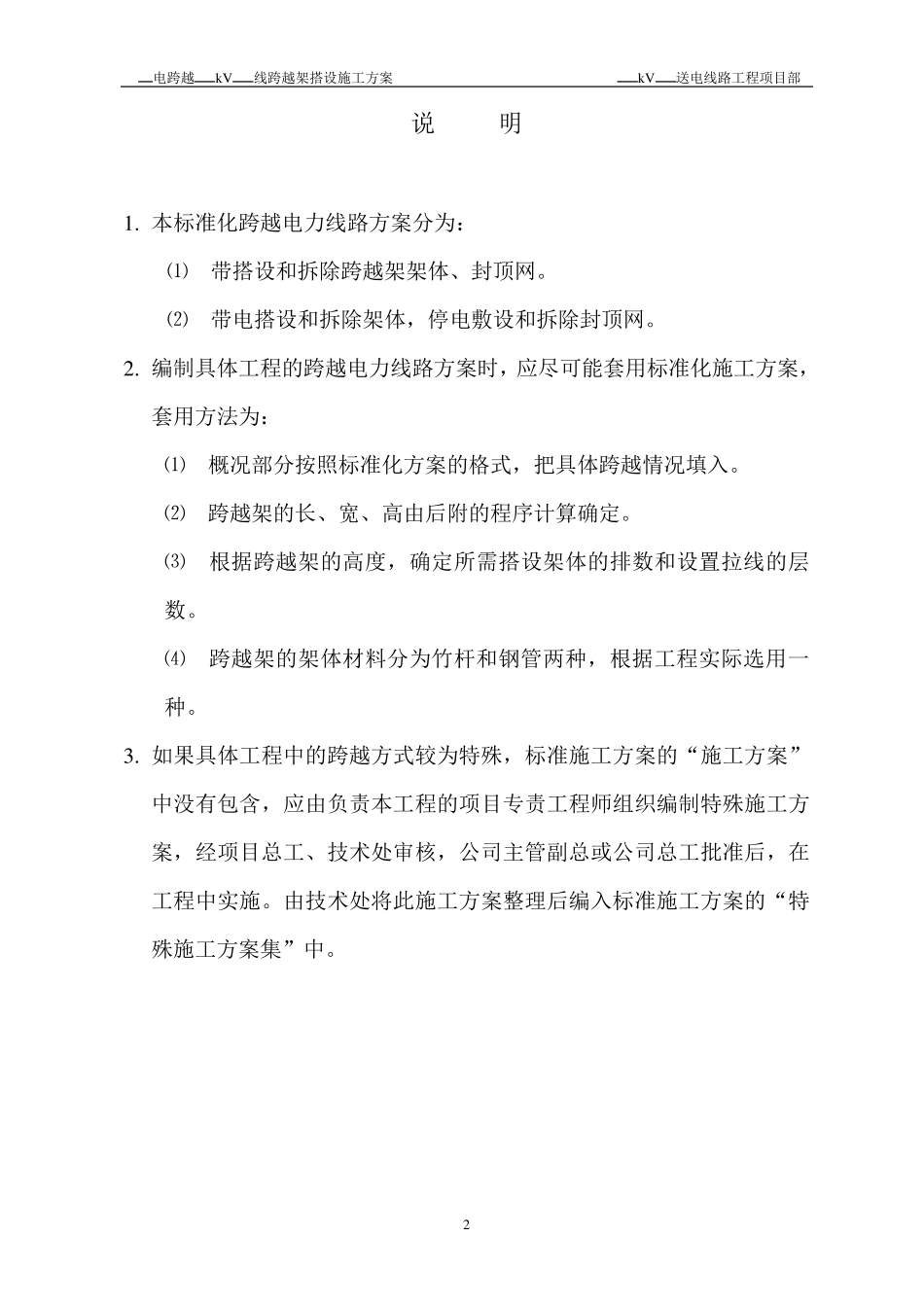

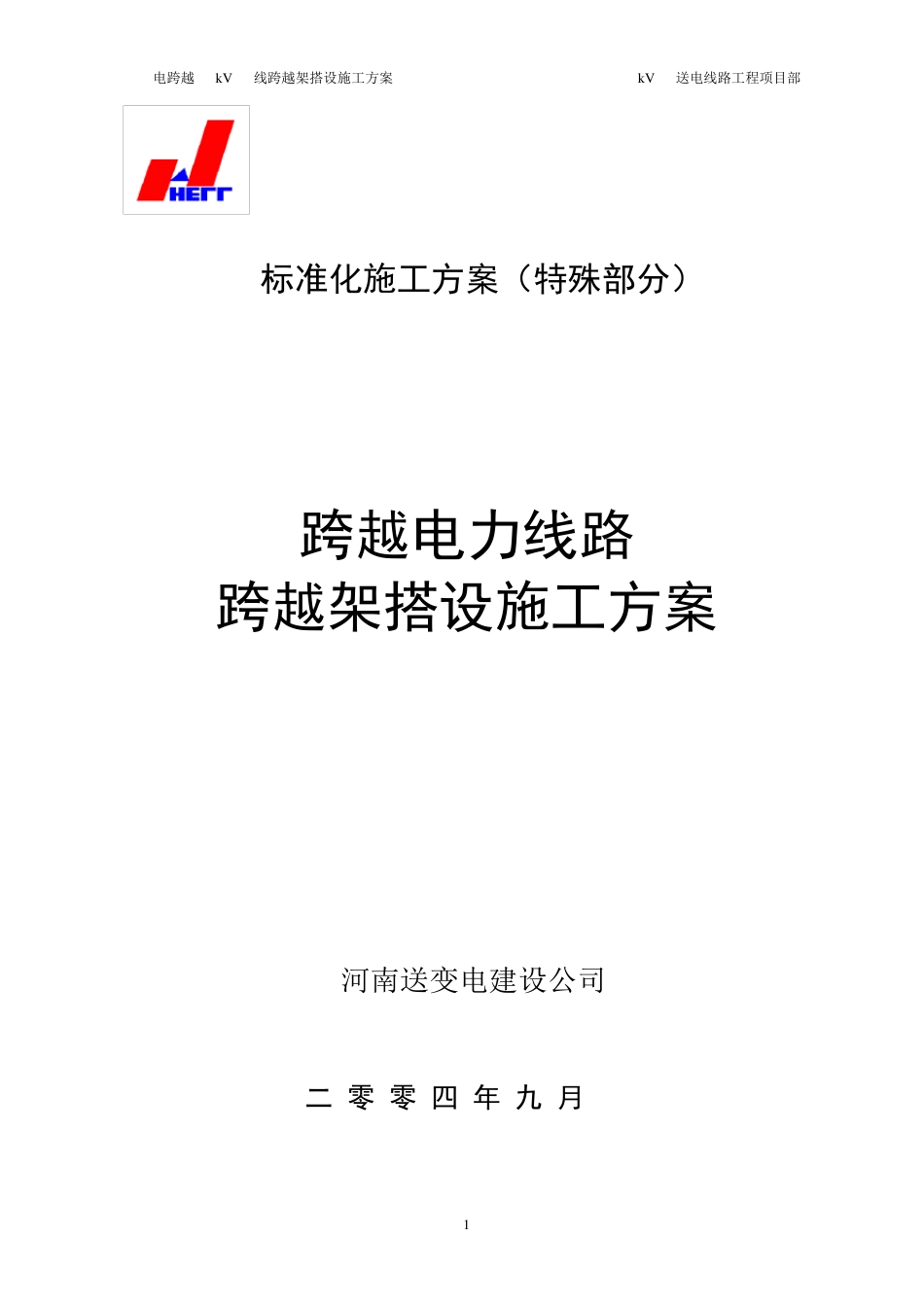

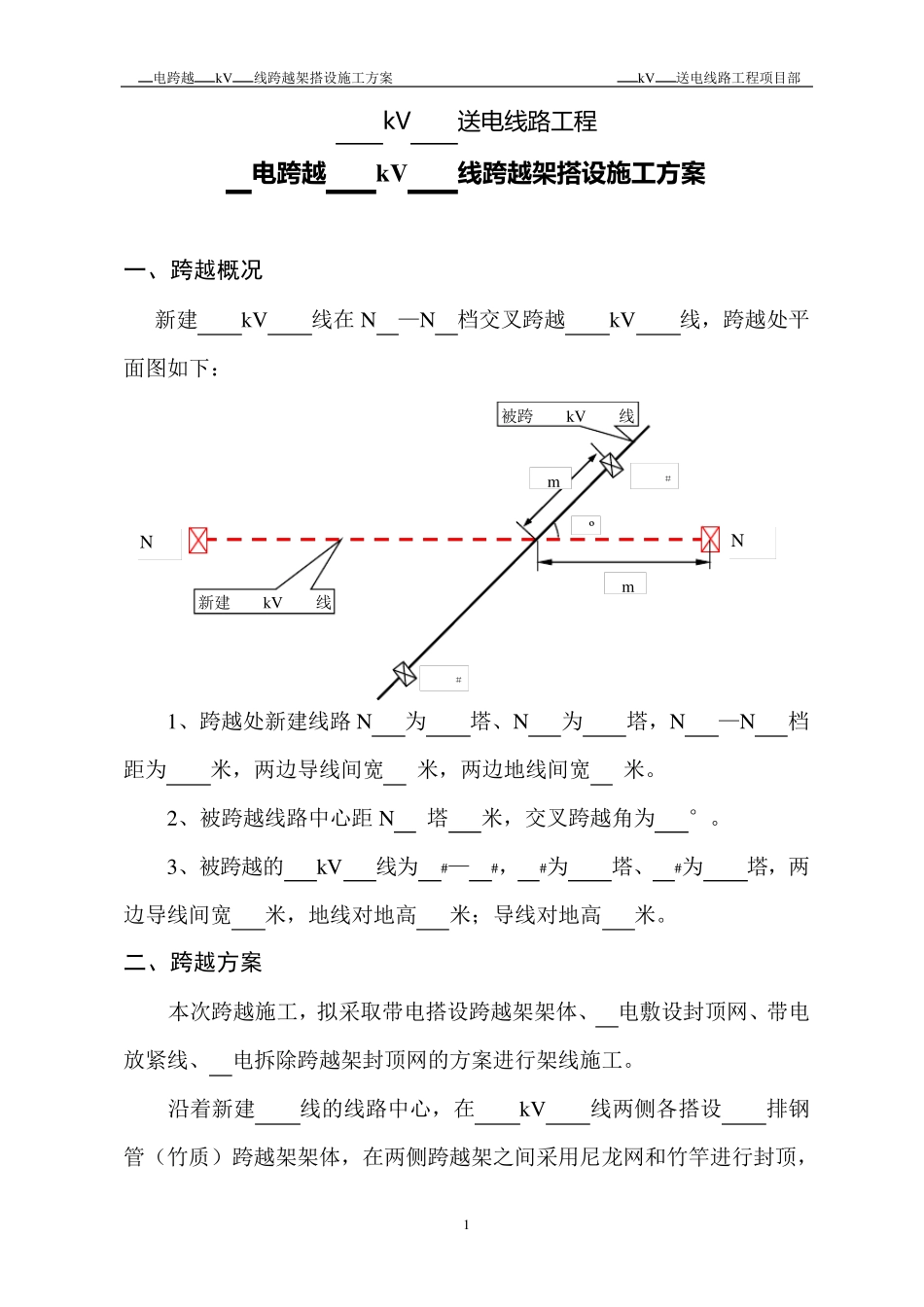

电跨越 kV 线跨越架搭设施工方案 kV 送电线路工程项目部 1 跨越电力线路 跨越架搭设施工方案 河南送变电建设公司 标准化施工方案（特殊部分） 二 零 零 四 年 九 月 电跨越 kV 线跨越架搭设施工方案 kV 送电线路工程项目部 2 说 明 1. 本标准化跨越电力线路方案分为： ⑴ 带搭设和拆除跨越架架体、封顶网。 ⑵ 带电搭设和拆除架体，停电敷设和拆除封顶网。 2. 编制具体工程的跨越电力线路方案时，应尽可能套用标准化施工方案，套用方法为： ⑴ 概况部分按照标准化方案的格式，把具体跨越情况填入。 ⑵ 跨越架的长、宽、高由后附的程序计算确定。 ⑶ 根据跨越架的高度，确定所需搭设架体的排数和设置拉线的层数。 ⑷ 跨越架的架体材料分为竹杆和钢管两种，根据工程实际选用一种。 3. 如果具体工程中的跨越方式较为特殊，标准施工方案的“施工方案”中没有包含，应由负责本工程的项目专责工程师组织编制特殊施工方案，经项目总工、技术处审核，公司主管副总或公司总工批准后，在工程中实施。由技术处将此施工方案整理后编入标准施工方案的“特殊施工方案集”中。 电跨越 kV 线跨越架搭设施工方案 kV 送电线路工程项目部 1 kV 送 电 线 路 工程 电 跨 越 kV 线 跨 越 架 搭 设 施 工方案 一、跨越概况 新建 kV 线在N —N 档交叉跨越 kV 线，跨越处平面图如下： 1、跨越处新建线路N 为 塔、N 为 塔，N —N 档距为 米，两边导线间宽 米，两边地线间宽 米。 2、被跨越线路中心距N 塔 米，交叉跨越角为 °。 3、被跨越的 kV 线为 #— #， #为 塔、 #为 塔，两边导线间宽 米，地线对地高 米；导线对地高 米。 二、跨越方案 本次跨越施工，拟采取带电搭设跨越架架体、 电敷设封顶网、带电放紧线、 电拆除跨越架封顶网的方案进行架线施工。 沿着新建 线的线路中心，在 kV 线两侧各搭设 排钢管（竹质）跨越架架体，在两侧跨越架之间采用尼龙网和竹竿进行封顶，N N º新建 kV 线 m ＃ 被跨 kV 线 ＃ m 电跨越 kV 线跨越架搭设施工方案 kV 送电线路工程项目部 2 在跨越架的两侧用钢丝绳打拉线。 1、跨越架侧视图 注 ： 拉 线 的 设 置 数 量 （ 单 层 或 双 层 ） 和 跨 越 架 的 排 数 根 据 跨 越 架 的 高 度 确 定 。 2、跨越架架面结构图（正视图）： m m m m m 拉线 m m ...
