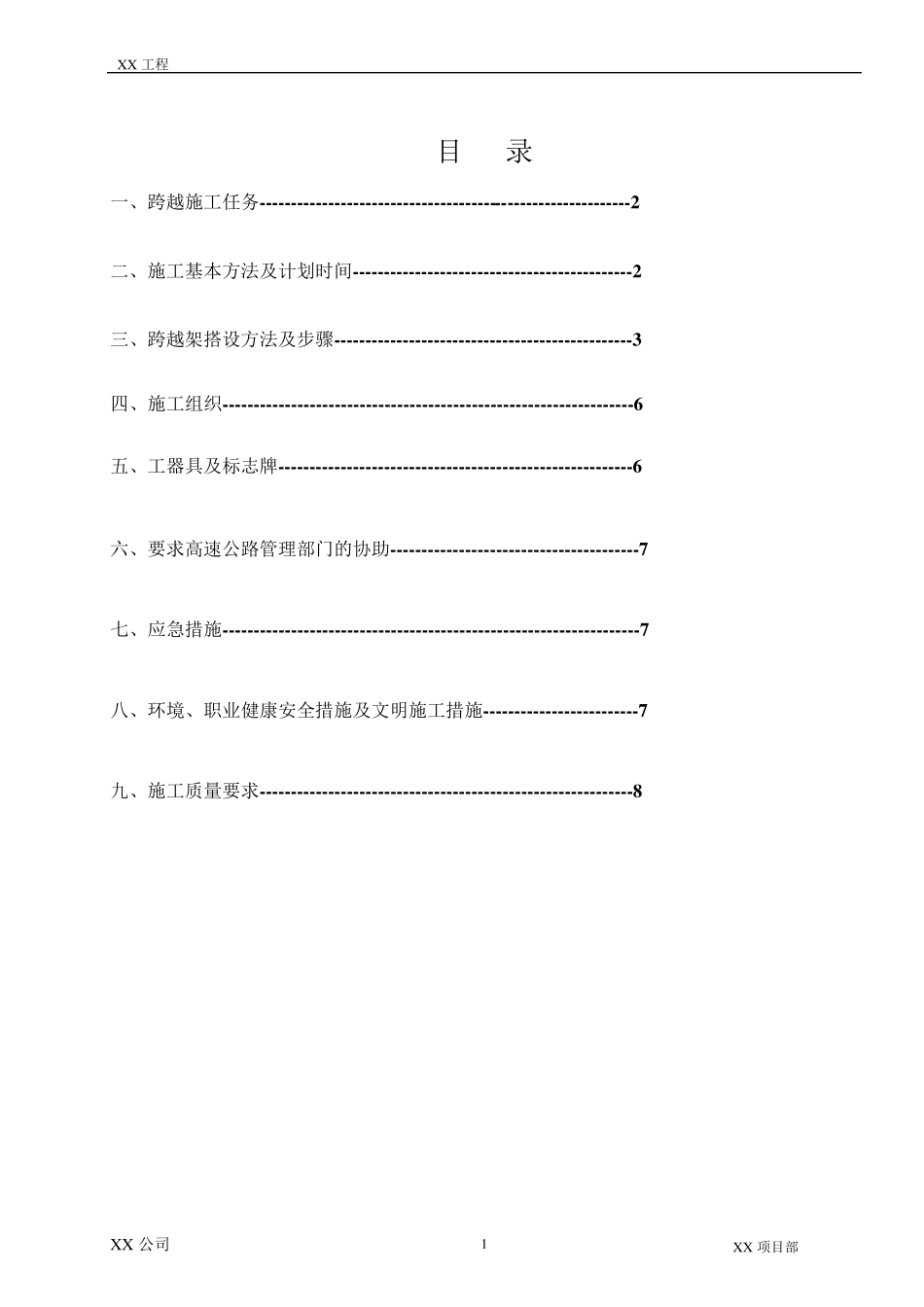

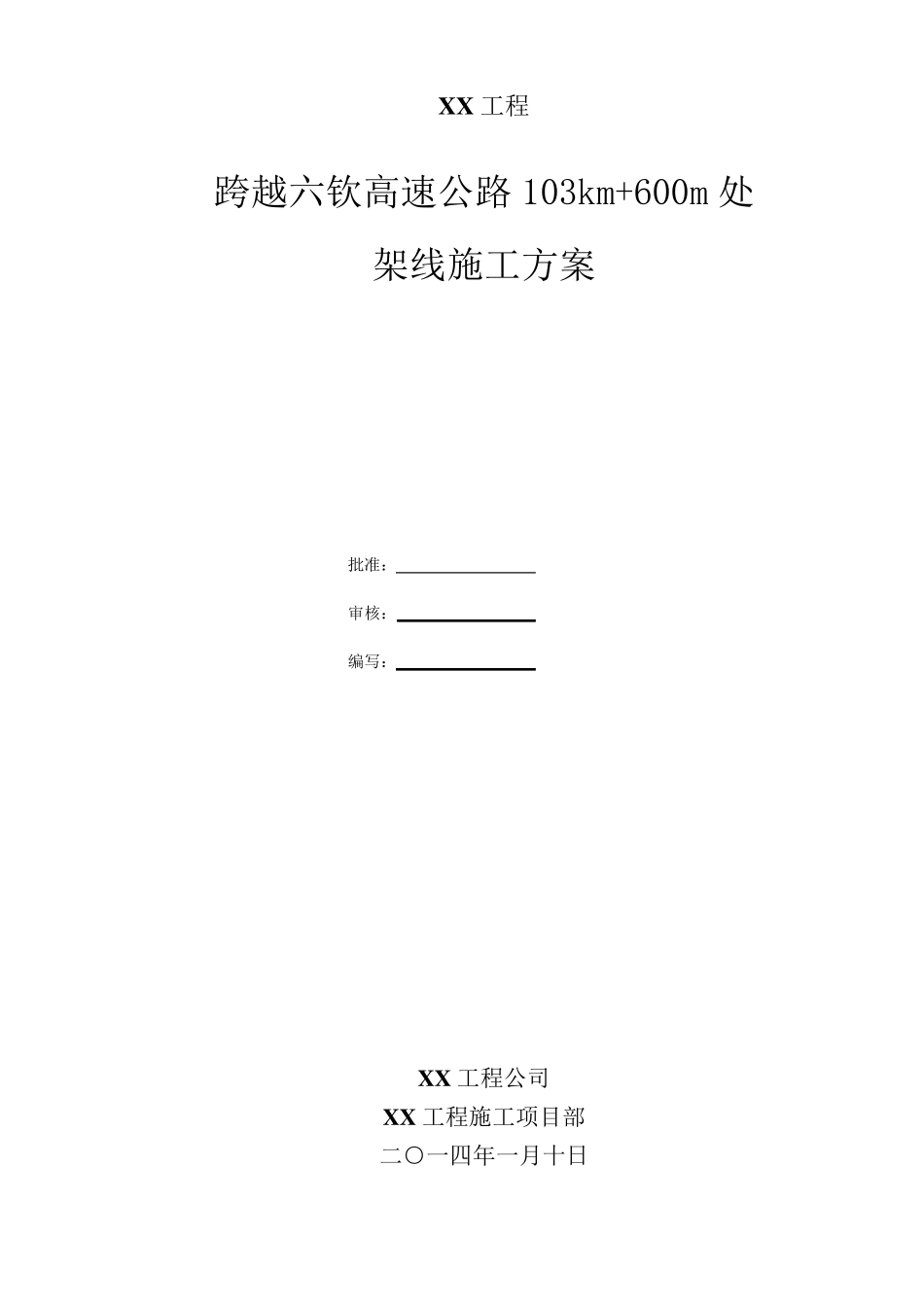

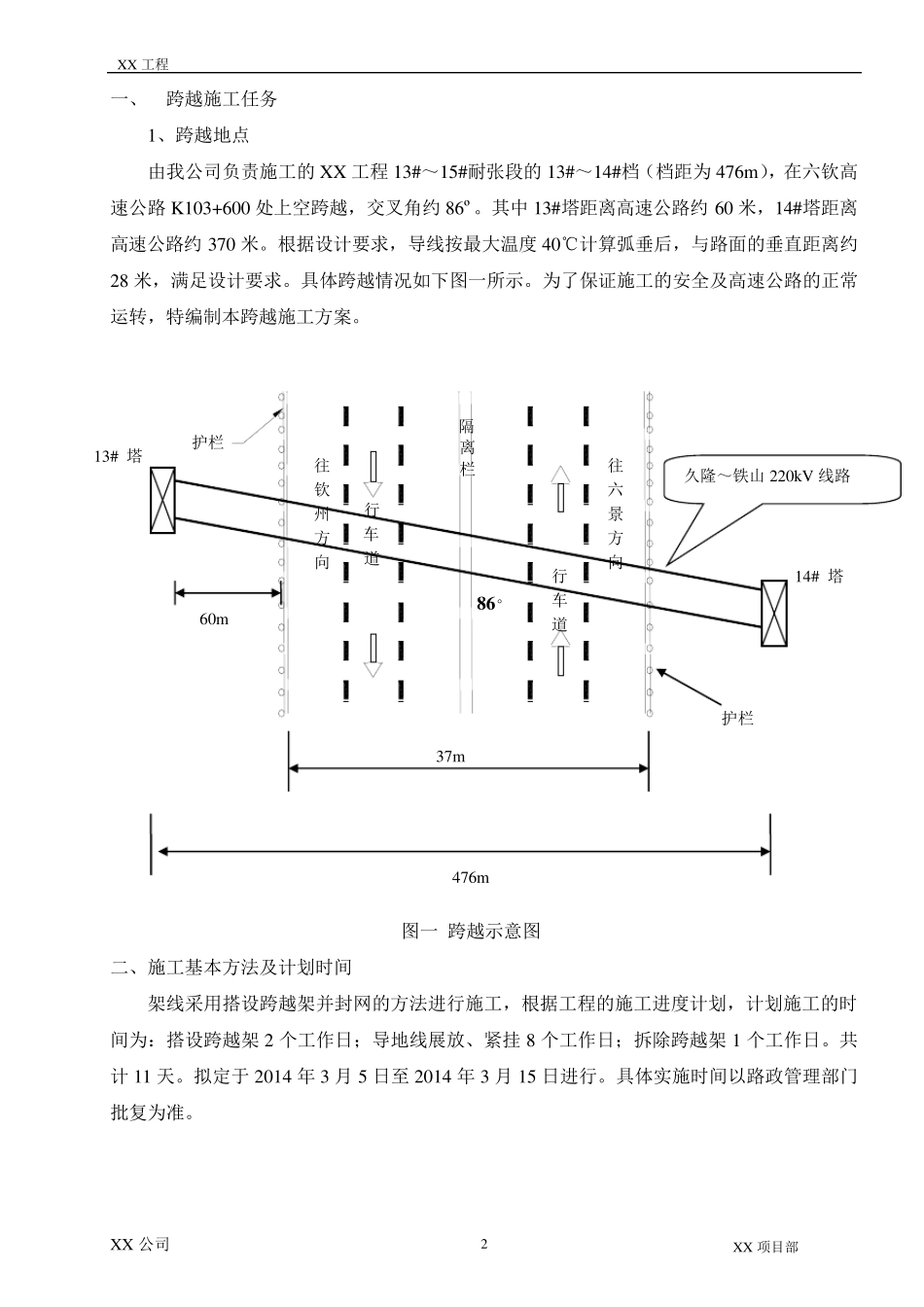

X X 工程 跨越六钦高速公路103km+600m 处 架线施工方案 批准： 审核： 编写： X X 工程公司 X X 工程施工项目部 二○一四年一月十日 X X 工程 X X 公司 X X 项目部 1 目 录 一、跨越施工任务------------------------------------------------------------2 二、施工基本方法及计划时间---------------------------------------------2 三、跨越架搭设方法及步骤------------------------------------------------3 四、施工组织------------------------------------------------------------------6 五、工器具及标志牌---------------------------------------------------------6 六、要求高速公路管理部门的协助----------------------------------------7 七、应急措施-------------------------------------------------------------------7 八、环境、职业健康安全措施及文明施工措施-------------------------7 九、施工质量要求------------------------------------------------------------8 XX 工程 XX 公司 XX 项目部 2 一、 跨越施工任务 1、跨越地点 由我公司负责施工的XX 工程13#～15#耐张段的13#～14#档（档距为476m ），在六钦高速公路K103+600 处上空跨越，交叉角约86º。其中13#塔距离高速公路约60 米，14#塔距离高速公路约370 米。根据设计要求，导线按最大温度40℃计算弧垂后，与路面的垂直距离约28 米，满足设计要求。具体跨越情况如下图一所示。为了保证施工的安全及高速公路的正常运转，特编制本跨越施工方案。 图一 跨越示意图 二、施工基本方法及计划时间 架线采用搭设跨越架并封网的方法进行施工，根据工程的施工进度计划，计划施工的时间为：搭设跨越架 2 个工作日；导地线展放、紧挂 8 个工作日；拆除跨越架 1 个工作日。共计11 天。拟定于2014 年3 月5 日至2014 年3 月15 日进行。具体实施时间以路政管理部门批复为准。 14# 塔 13# 塔 护栏 护栏 隔 离 栏 行 车 道 行 车 道 37m 8 6 ° 60m 久隆～铁山 220kV 线路 往六景方向 476m 往钦州方向 XX 工程 XX 公司 XX 项目部 3 三、跨越架搭设方法及步骤。 1、跨越架平面图及断面图 图二 跨越架平面示意图 行车道 超车道 紧急停车道 行车道 超车道 紧急停车道 封顶网 17.5m 绿化带 绿化带 2m 2m <1.0m 16m 图三 跨越架断面示意图 2m ...
