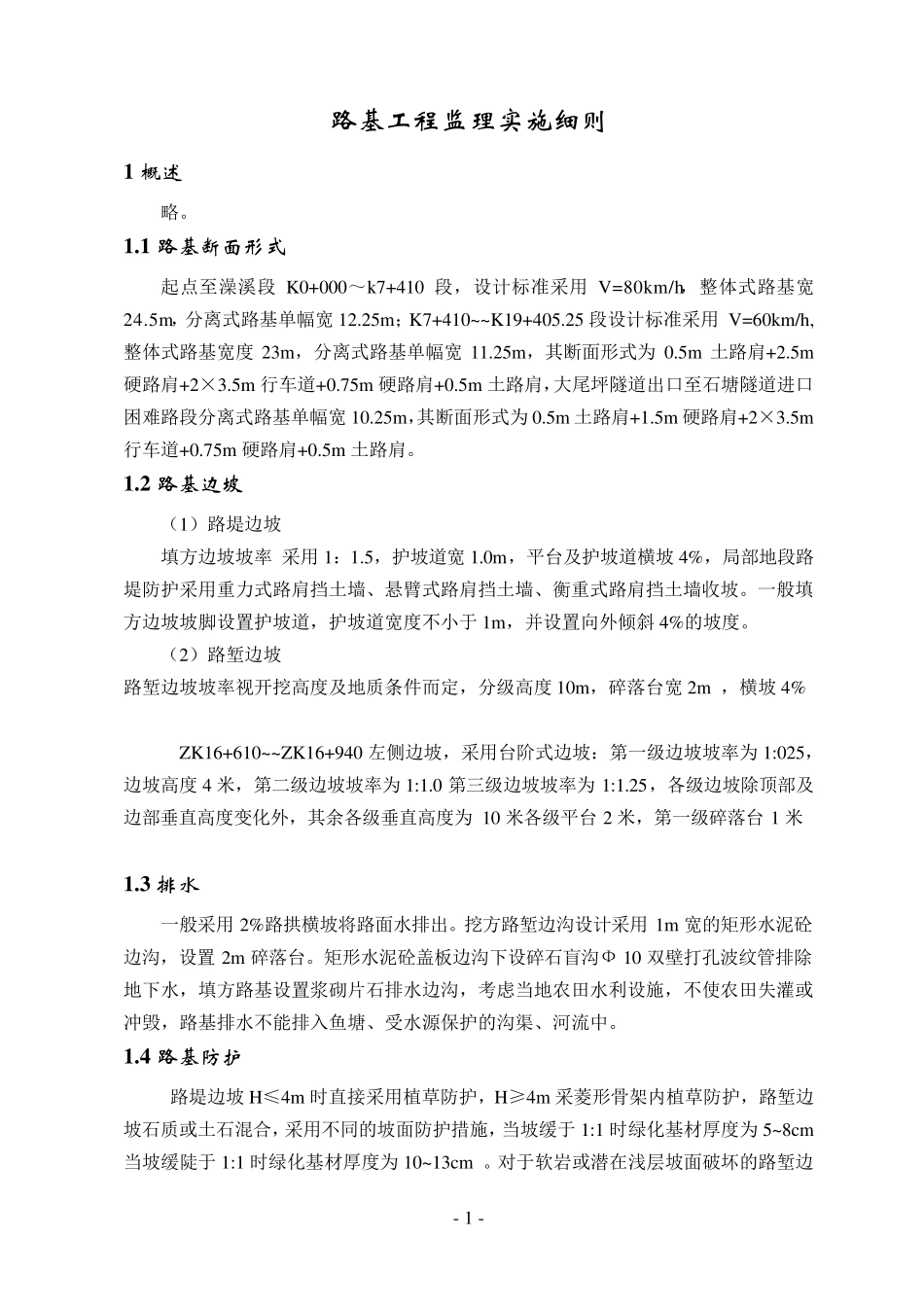

- 1 - 路基工程监理实施细则 1 概述 略。 1 .1 路基断面形式 起点至澡溪段K0+000～k7+410 段，设计标准采用V=80km/h，整体式路基宽24.5m，分离式路基单幅宽12.25m；K7+410~~K19+405.25 段设计标准采用 V=60km/h,整体式路基宽度23m，分离式路基单幅宽11.25m，其断面形式为0.5m 土路肩+2.5m硬路肩+2×3.5m 行车道+0.75m 硬路肩+0.5m 土路肩，大尾坪隧道出口至石塘隧道进口困难路段分离式路基单幅宽10.25m，其断面形式为0.5m 土路肩+1.5m 硬路肩+2×3.5m行车道+0.75m 硬路肩+0.5m 土路肩。 1 .2 路基边坡 （1）路堤边坡 填方边坡坡率 采用1：1.5，护坡道宽1.0m，平台及护坡道横坡 4%，局部地段路堤防护采用重力式路肩挡土墙、悬臂式路肩挡土墙、衡重式路肩挡土墙收坡。一般填方边坡坡脚设置护坡道，护坡道宽度不小于 1m，并设置向外倾斜 4%的坡度。 （2）路堑边坡 路堑边坡坡率视开挖高度及地质条件而定，分级高度10m，碎落台宽2m ，横坡 4% ZK16+610~~ZK16+940 左侧边坡，采用台阶式边坡：第一级边坡坡率为1:025，边坡高度4 米，第二级边坡坡率为1:1.0 第三级边坡坡率为1:1.25，各级边坡除顶部及边部垂直高度变化外，其余各级垂直高度为10 米各级平台 2 米，第一级碎落台 1 米 1 .3 排水 一般采用2%路拱横坡将路面水排出。挖方路堑边沟设计采用1m 宽的矩形水泥砼边沟，设置 2m 碎落台。矩形水泥砼盖板边沟下设碎石盲沟Ф 10 双壁打孔波纹管排除地下水，填方路基设置浆砌片石排水边沟，考虑当地农田水利设施，不使农田失灌或冲毁，路基排水不能排入鱼塘、受水源保护的沟渠、河流中。 1 .4 路基防护 路堤边坡 H≤4m 时直接采用植草防护，H≥4m 采菱形骨架内植草防护，路堑边坡石质或土石混合，采用不同的坡面防护措施，当坡缓于 1:1 时绿化基材厚度为5~8cm当坡缓陡于 1:1 时绿化基材厚度为10~13cm 。对于软岩或潜在浅层坡面破坏的路堑边 - 2 - 坡采用锚杆框架架客土喷播防护 。 1 .5 特殊路基处理 （1）挖方段高边坡设计、填方段软弱地基处理、路线纵向填挖交界处及横向半填、半挖处处理、桥台台背处理； （2）填方段软弱地基处理：本段范围内处理方式为挖淤换填、回填石渣。 （3）半填、半挖、填挖交界处设计有土工隔栅，以利于克服路基不均匀沉降； （4）桥台台背处理：为控制桥台台背回填的不均匀沉降，桥台台背填筑采用级配碎石填筑，填筑纵向长度不小于 4m ，与一...
