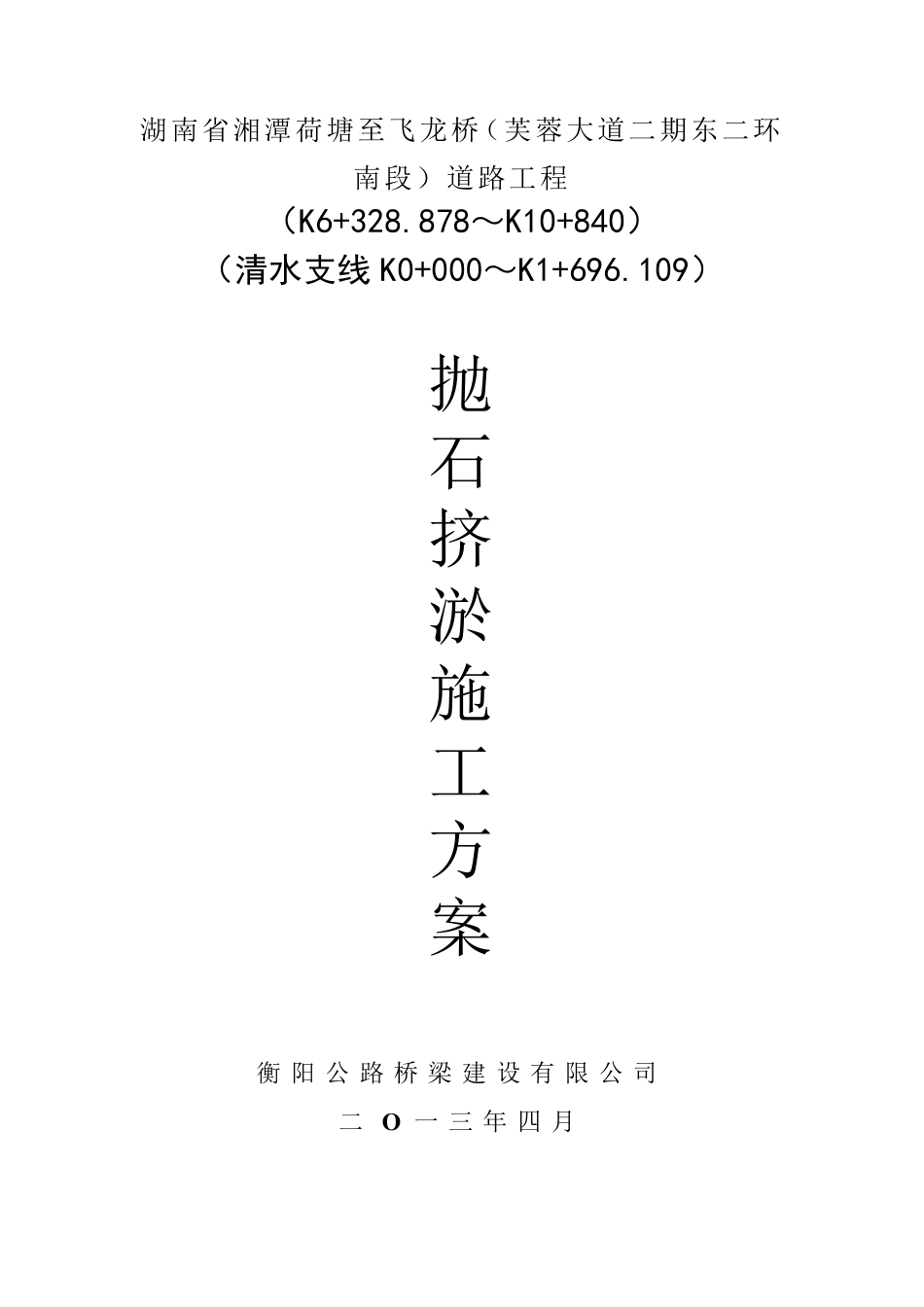

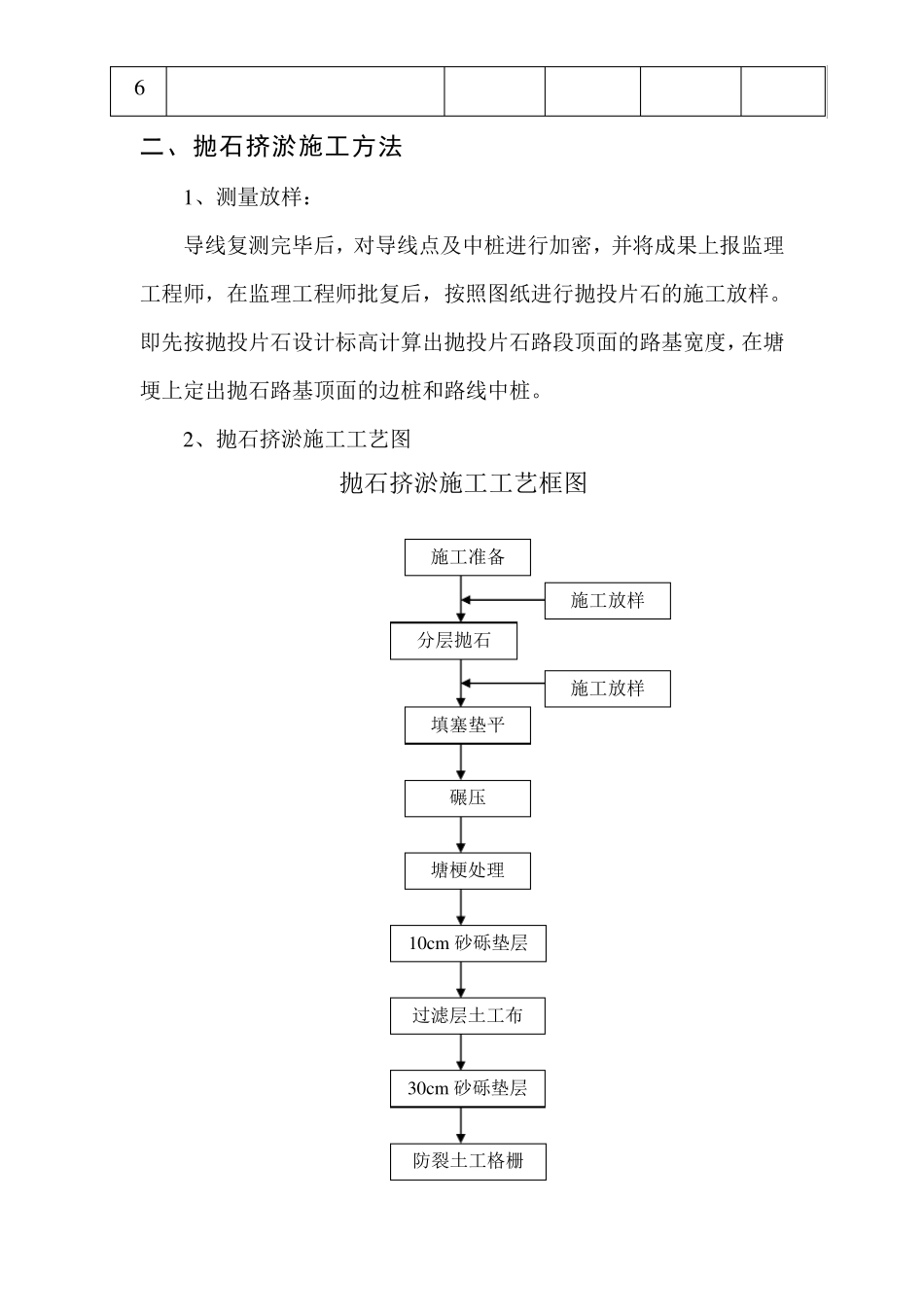

湖南省湘潭荷塘至飞龙桥（芙蓉大道二期东二环南段）道路工程 （K6+328.878～K10+840） （清水支线 K0+000～K1+696.109） 抛 石 挤 淤 施 工 方 案 衡阳公路桥梁建设有限公司 二Ο 一 三 年 四 月 路基抛石挤淤施工技术方案 一、工程概况 本合同段施工里程起于荷塘乡清水村K6+328.878，终于湘潭市飞龙桥K10+840，其中包含清水连接线K0+000～K1+696.109，全长约为5.4 Km。主线路线大致为南北走向，途经清水村，于高月塘跨湘黔铁路，在飞龙桥与107 国道相接；清水支线起点位于五爱村107 国道，向东在清水村小学北侧与主线K6+433.227 相交。路线行经地区多为耕地、居住区，部分为荒山，杂草丛生，降水量充沛，地表水系发达，多鱼塘、水田、沟渠等。 本合同段内路基塘堰、水田的按设计图纸处理方法主要有：抛石挤淤和排水挖淤。抛石挤淤法是在路基底从中部向两侧抛投一定数量的片石，将淤泥挤出路基范围以外的一种施工换土形式，此法施工简便易行，无须抽水和清淤。本合同段抛石挤淤段落及数量如下表： 抛石挤淤工程数量表 序号 起止桩号 长度（m） 抛投片石（m3） 1 2 3 4 5 6 二、抛石挤淤施工方法 1、测量放样： 导线复测完毕后，对导线点及中桩进行加密，并将成果上报监理工程师，在监理工程师批复后，按照图纸进行抛投片石的施工放样。即先按抛投片石设计标高计算出抛投片石路段顶面的路基宽度，在塘埂上定出抛石路基顶面的边桩和路线中桩。 2、抛石挤淤施工工艺图 抛石挤淤施工工艺框图 施工准备 施工放样 分层抛石 填塞垫平 施工放样 碾压 10cm 砂砾垫层 防裂土工格栅 塘梗处理 过滤层土工布 30cm 砂砾垫层 2、抛投片石： 抛石料径下大上小，原则是大于 50cm 的石料抛于塘底。用自卸汽车将石料运至抛投现场塘堰边缘（严禁直接向塘堰中直接倾倒），先用挖掘机进行分选抛投，即由挖掘机将大粒径的片石均匀分层抛投。直至片石露出淤泥面或水面，然后由推土机将小粒径的片石推平嵌缝。当路线从塘堰的中间穿过时，挤淤从路堤中心呈等腰梯形向前和两侧抛填至路基宽度，使泥沼及软土向两侧挤出；当路线从塘堰的边或角穿过时，则从塘埂向塘堰中心抛投，并使泥沼及软土向塘堰中心挤出。为了增加挤淤效果，抛石采用推土机和挖掘机配合进行，方法为进占法。抛投至淤泥面或水面以上 30~50cm 后即可进行碾压。 3、碾压： 抛投过程中首先由自重较大的推土机及挖掘机来回走动进行碾压，使片石沉...
