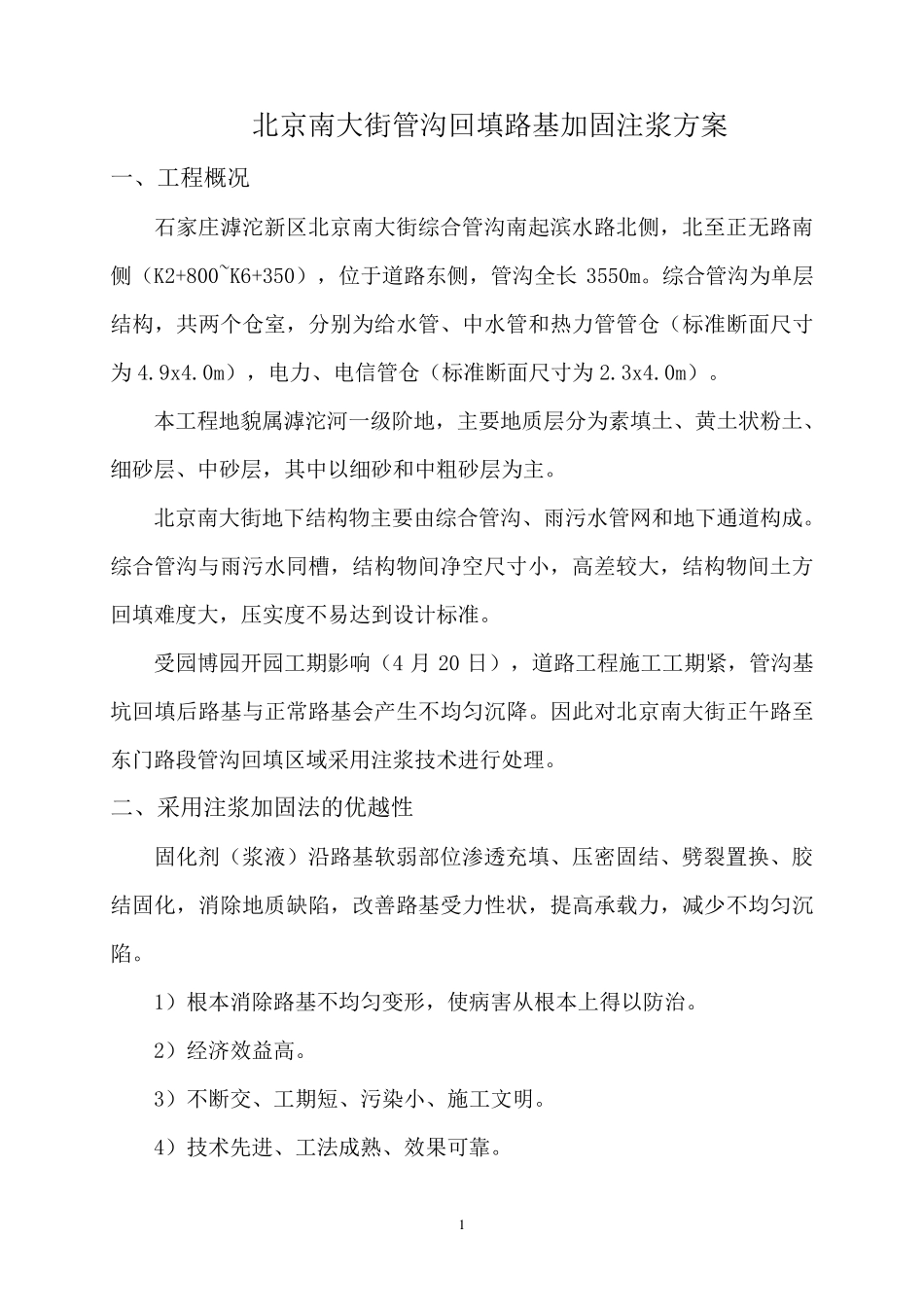

1 北京南大街管沟回填路基加固注浆方案 一、工程概况 石家庄滹沱新区北京南大街综合管沟南起滨水路北侧，北至正无路南侧（K2+800~K6+350），位于道路东侧，管沟全长 3550m。综合管沟为单层结构，共两个仓室，分别为给水管、中水管和热力管管仓（标准断面尺寸为 4.9x4.0m），电力、电信管仓（标准断面尺寸为 2.3x4.0m）。 本工程地貌属滹沱河一级阶地，主要地质层分为素填土、黄土状粉土、细砂层、中砂层，其中以细砂和中粗砂层为主。 北京南大街地下结构物主要由综合管沟、雨污水管网和地下通道构成。综合管沟与雨污水同槽，结构物间净空尺寸小，高差较大，结构物间土方回填难度大，压实度不易达到设计标准。 受园博园开园工期影响（4 月20 日），道路工程施工工期紧，管沟基坑回填后路基与正常路基会产生不均匀沉降。因此对北京南大街正午路至东门路段管沟回填区域采用注浆技术进行处理。 二、采用注浆加固法的 优 越 性 固化 剂 （浆液 ）沿 路基软 弱 部 位渗 透 充 填、压密 固结、劈 裂 置 换 、胶结固化 ，消 除 地质缺 陷 ，改 善 路基受力性 状，提 高承 载 力，减 少 不均匀沉陷 。 1）根 本消 除 路基不均匀变 形 ，使 病 害 从 根 本上 得 以防 治 。 2）经 济 效 益 高。 3）不断交 、工期短 、污染 小、施工文 明 。 4）技术先 进、工法成熟 、效 果 可 靠 。 2 三、施工进度安排 1、4 月 8 日～4 月 10 日完成正午路至西藏西大街段； 2、4 月 10 日～4 月 20 日完成西藏西大街至园博园段。 四、路基注浆加固施工 1、路基加固原理 路基加固的目的是要形成复合地基，通过土体强度的改良，以提高地基承载力，主要是减少土体的压缩变形或减少土体侧向位移引起的路基沉降。压力注浆是通过钻孔，并利用注浆设备均匀地将浆液注入路基土体中，以充填、渗透和挤密的方式，排除土颗粒间裂隙中的水分和空气，并占据其空间，使路基土体孔隙比减少，强度提高。 2、设计加固范围、深度 本段注浆加固范围为管沟回填区域，孔间距 1.5m，梅花型布置，孔深为 2m 和 4m 两种，见断面图。注浆顺序先外后内，形成帷幕，隔行跳打，先排为主后排补注。以避免跑浆，冒浆。 3、劳动力组织、人员设备 现场负责人1 人，专业队 长 1 人，负责全 面施工质 量 和安全 ；技 术 人员4 人（ 负责施工过程 技 术 控 制 工作 及 对 注...
