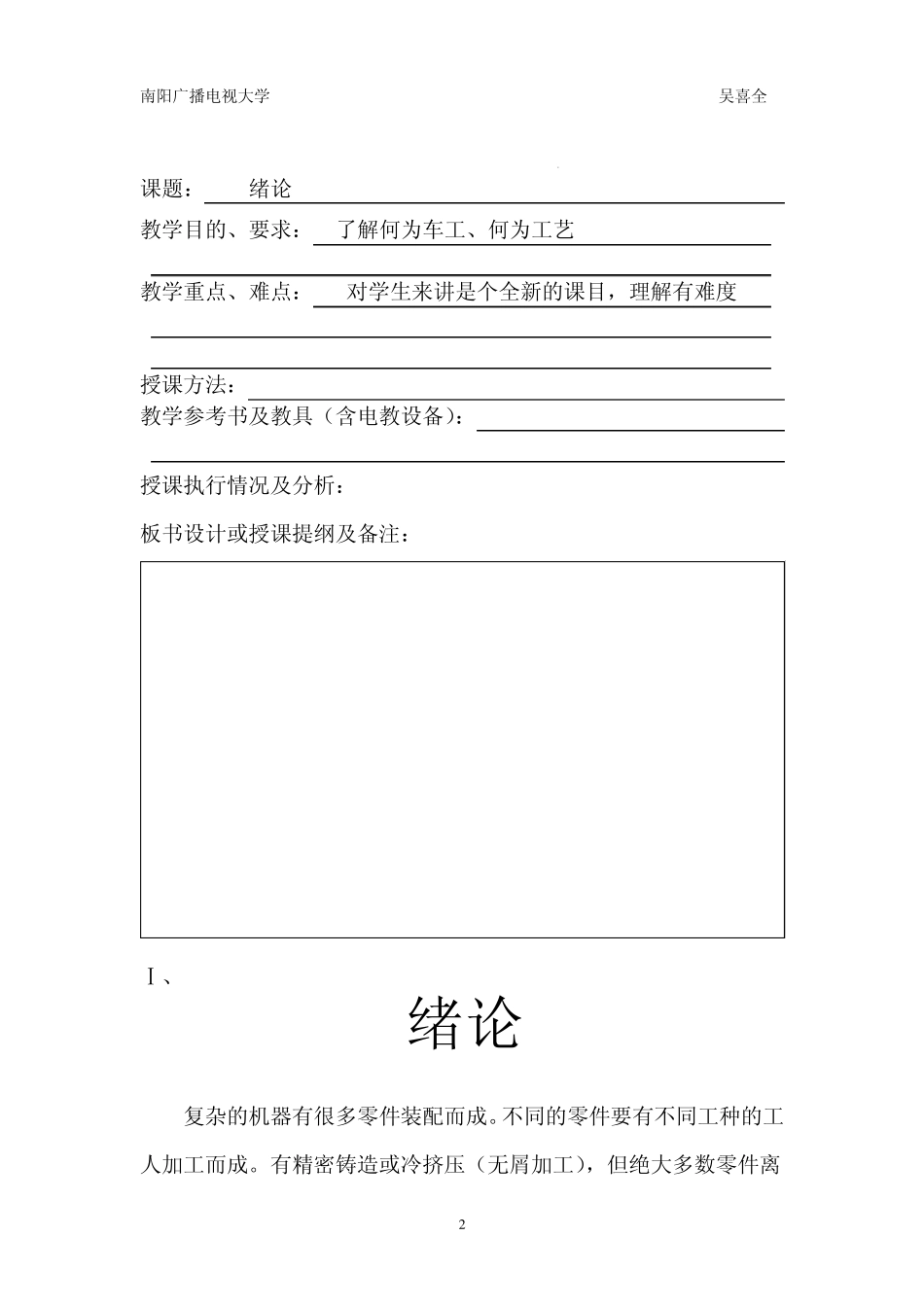

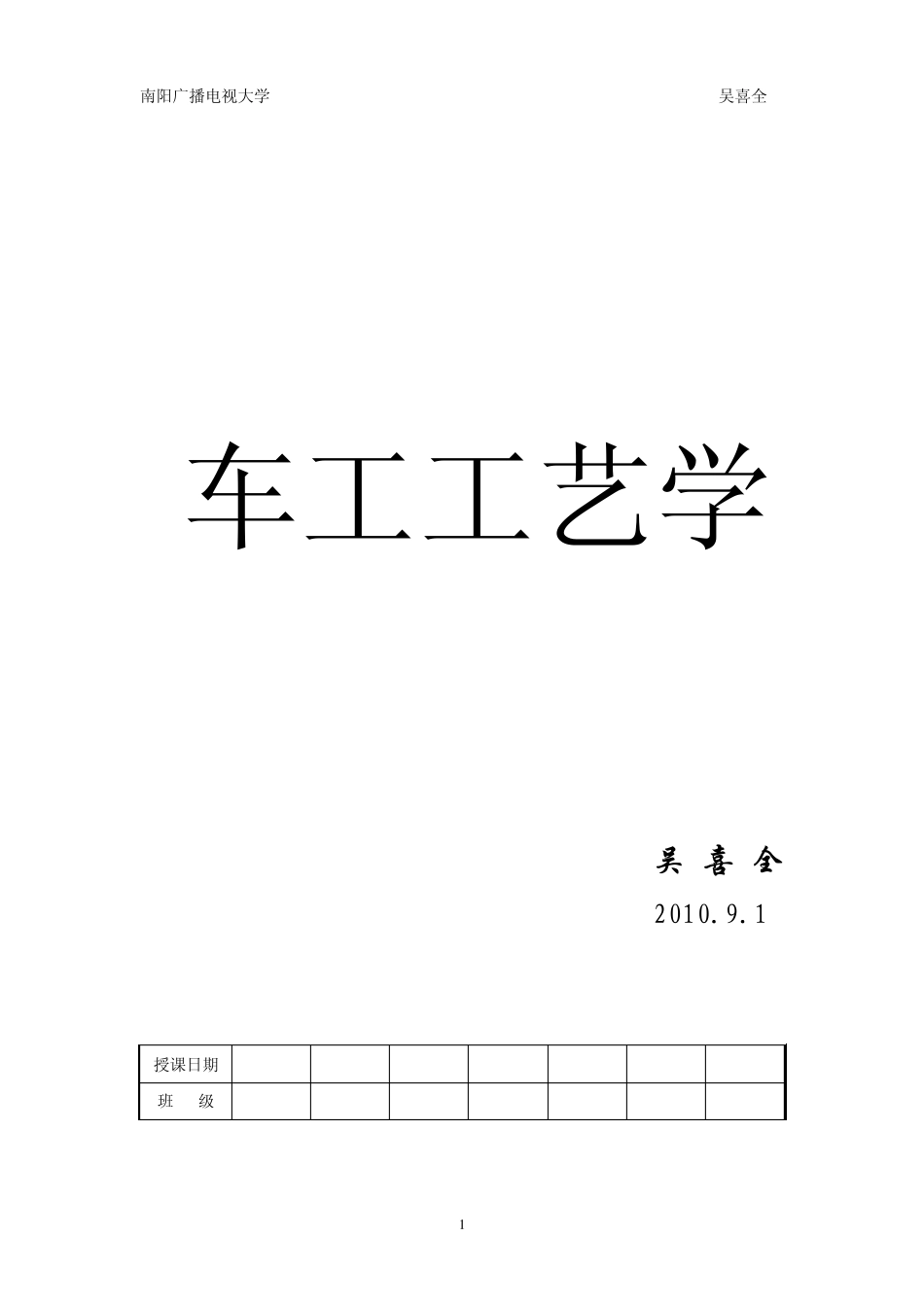

南阳广播电视大学 吴喜全 1 车工工艺学 吴 喜 全 2010.9.1 授课日期 班 级 南阳广播电视大学 吴喜全 2 课题： 绪论 教学目的、要求： 了解何为车工、何为工艺 教学重点、难点： 对学生来讲是个全新的课目，理解有难度 授课方法： 教学参考书及教具（含电教设备）： 授课执行情况及分析： 板书设计或授课提纲及备注： Ⅰ、 绪论 复杂的机器有很多零件装配而成。不同的零件要有不同工种的工人加工而成。有精密铸造或冷挤压（无屑加工），但绝大多数零件离南阳广播电视大学 吴喜全 3 不开金属切削加工，车削加工就是其中一种。 车削加工 就是在车床上，利用工件的旋转运动和刀具的直线运动来改变毛坯的形状和尺寸，把它加工成符合图纸的要求。 内容： 授课日期 班 级 南阳广播电视大学 吴喜全 4 课题： 车削和切削用量的基本概念 教学目的、要求： 掌握基本概念 教学重点、难点： 各概念的理解 授课方法： 教学参考书及教具（含电教设备）： 授课执行情况及分析： 板书设计或授课提纲及备注： Ⅰ、 第一章 车削的基本知识 § 1 .1 车削和切削用量的基本概念 南阳广播电视大学 吴喜全 5 一、车削的基本概念 1. 工作运动 2. 工件上形成的表面 （1）已加工表面 工件上刀具切削后产生的表面 （2）过渡表面 工件上由切削刃形成的那部分表面 （3）待加工表面 工件上有待去除的表面 二、切削用量的基本概念 1.切削深度（α p） 工件上已加工表面与待加工表面的垂直距离，也就是车刀进给时切入工件的深度（单位：mm） 公式： ap=dw -dm/2 南阳广播电视大学 吴喜全 6 dw 待加工表面直径 dm 已加工表面直径 （单位：mm） 2.进给量（ƒ） 工件旋转一周，车刀沿进给方向移动的距离。他是衡量进给运动大小的参数。（单位：mm/r） 纵向进给——沿车床床身导轨方向 横向进给——垂直于车床床身导轨方向 3. 切削速度（vc） 在进行切削加工时，刀具切削刃上某一点相对于待加工表面在主运动方向上的瞬时速度，（车刀在一分钟内车削工件表面的理论展开直线长度。）假设切屑没变形或收缩 公式： vc= πdn/1000 或 vc=dn/318 d——工件直径,mm n——主轴转速，r/mm vc——切削速度，m/min 例：车削直径d=60mm 的工件外圆，车床主轴转速 n=600r/min.求切削速度 vc。（113m/min）注：应取符合机床铭牌上 授课日期 班 级 南阳广播电视大学 吴喜全 7 课题： ...
