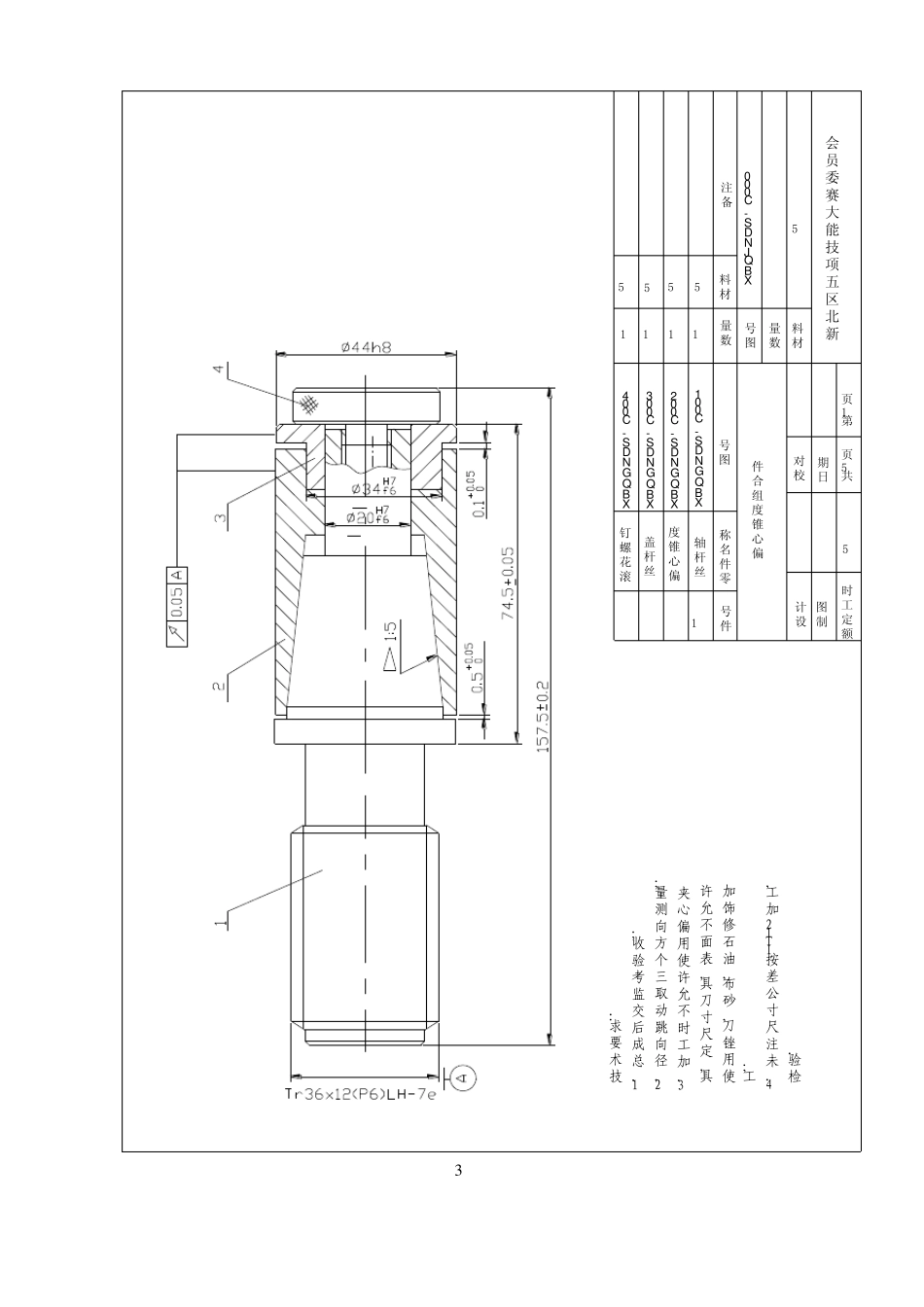

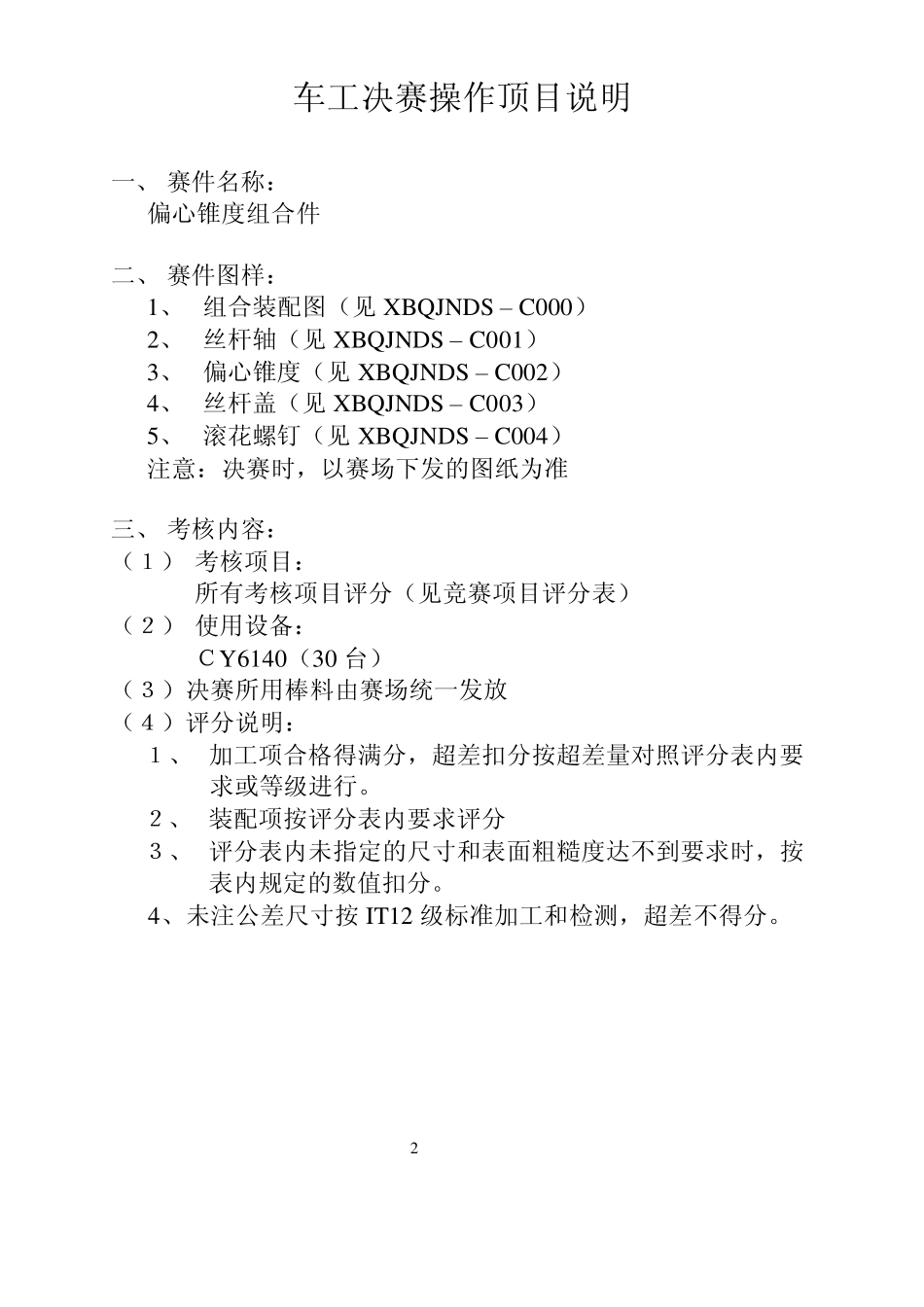

车 工 技 能 大 赛 目 录 一、操作顶目说明……………………………………………2 二、操作顶目图纸……………………………………………3 三、操作顶目评分表…………………………………………8 四、车工推荐工具清单………………………………………11 五、车工理论知识复习指导大纲……………………………13 六、应知应会比赛规则………………………………………14 车工决赛操作顶目说明 一、 赛件名称: 偏心锥度组合件 二、 赛件图样: 1、 组合装配图(见 XBQJNDS – C000) 2、 丝杆轴(见 XBQJNDS – C001) 3、 偏心锥度(见 XBQJNDS – C002) 4、 丝杆盖(见 XBQJNDS – C003) 5、 滚花螺钉(见 XBQJNDS – C004) 注意:决赛时,以赛场下发的图纸为准 三、 考核内容: (1) 考核项目: 所有考核项目评分(见竞赛项目评分表) (2) 使用设备: CY6140(30 台) (3)决赛所用棒料由赛场统一发放 (4)评分说明: 1、 加工项合格得满分,超差扣分按超差量对照评分表内要 求或等级进行。 2、 装配项按评分表内要求评分 3、 评分表内未指定的尺寸和表面粗糙度达不到要求时,按 表内规定的数值扣分。 4、未注公差尺寸按 IT12 级标准加工和检测,超差不得分。 2 技术要求:1.总成后交监考验收;2.径向跳动取三个方向测量;3.加工时不允许使用偏心夹具,定尺寸刀具,表面不允许使用锉刀,砂布,油石修饰加工;4.未注尺寸公差按IT12加工,检验.偏心锥度组合件件号丝杆轴数量零件名称偏心锥度丝杆盖滚花螺钉12341111材料45454545图号XBQGNDS - C001XBQGNDS - C002XBQGNDS - C003XBQGNDS - C004新北区五项技能大赛委员会 5h设计制图额定工时校对日期共5页备注图号数量材料45第1页XBQJNDS - C000 3 1.6其 余未注倒角 1x45°锐棱倒钝 0.3x45°技术要求1. 锥角允差±4′2. 梯形螺纹中径用三针测量3.末注公差按IT12级加工1.6''丝 杠 轴新北区五项技能大赛委员会设计制图额定工时校对日期共5页图号数量材料45第2页XBQJNDS - C0014 其 余未注倒角 1x45°锐棱倒钝 技术要求:1、 与件1接触面>75%2、末注公差按IT12级加工偏 心 锥 套新北区五项技能大赛委员会设计制图额定工时校对日期共5页图号数量材料45第3页1XBQJNDS - C002 5 丝杆盖其 余 未注倒角 1X45°技术要求:末注公差按IT12级加工新北区五项技能大赛委员会设计制图额定工时校对日...
