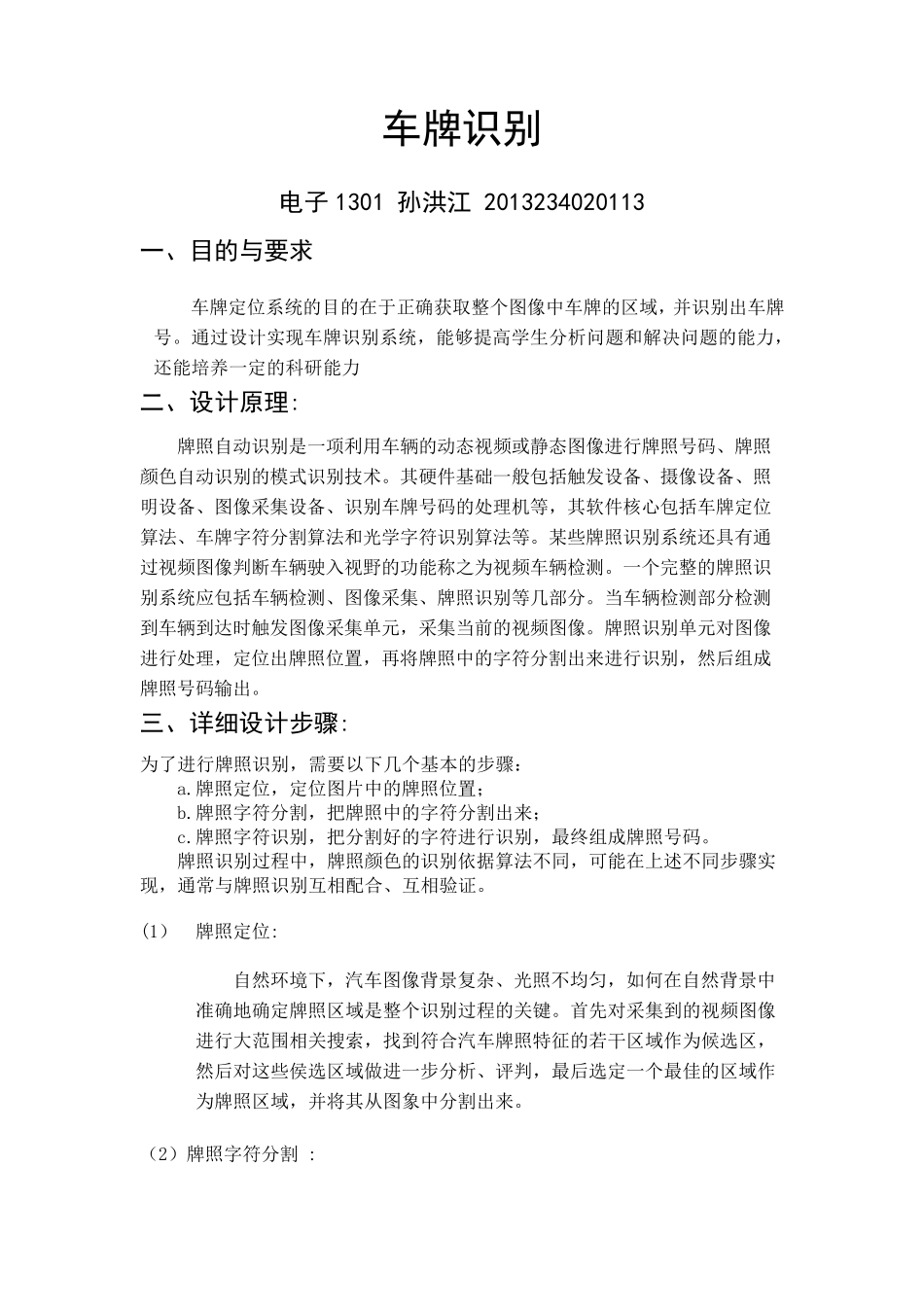

车牌识别 电子1301 孙洪江 2013234020113 一、目的与要求 车牌定位系统的目的在于正确获取整个图像中车牌的区域，并识别出车牌号。通过设计实现车牌识别系统，能够提高学生分析问题和解决问题的能力，还能培养一定的科研能力 二、设计原理: 牌照自动识别是一项利用车辆的动态视频或静态图像进行牌照号码、牌照颜色自动识别的模式识别技术。其硬件基础一般包括触发设备、摄像设备、照明设备、图像采集设备、识别车牌号码的处理机等，其软件核心包括车牌定位算法、车牌字符分割算法和光学字符识别算法等。某些牌照识别系统还具有通过视频图像判断车辆驶入视野的功能称之为视频车辆检测。一个完整的牌照识别系统应包括车辆检测、图像采集、牌照识别等几部分。当车辆检测部分检测到车辆到达时触发图像采集单元，采集当前的视频图像。牌照识别单元对图像进行处理，定位出牌照位置，再将牌照中的字符分割出来进行识别，然后组成牌照号码输出。 三、详细设计步骤: 为了进行牌照识别，需要以下几个基本的步骤： a.牌照定位，定位图片中的牌照位置； b.牌照字符分割，把牌照中的字符分割出来； c.牌照字符识别，把分割好的字符进行识别，最终组成牌照号码。 牌照识别过程中，牌照颜色的识别依据算法不同 ，可 能在上 述 不同 步骤实现，通常 与 牌照识别互 相 配 合 、互 相 验 证 。 (1） 牌照定位: 自然环 境 下，汽 车图像背 景 复 杂 、光照不均 匀 ，如 何 在自然背 景 中准 确地 确定牌照区域是整个识别过程的关 键 。首 先 对采集到的视频图像进行大 范 围 相 关 搜 索 ，找 到符合 汽 车牌照特 征 的若 干 区域作 为候 选 区，然后对这 些侯 选 区域做 进一步分析、评 判，最后选 定一个最佳 的区域作为牌照区域，并将其从 图象 中分割出来。 （ 2） 牌照字符分割 : 完成牌照区域的定位后，再将牌照区域分割成单个字符，然后进行识别。字符分割一般采用垂直投影法。由于字符在垂直方向上的投影必然在字符间或字符内的间隙处取得局部最小值的附近，并且这个位置应满足牌照的字符书写格式、字符、尺寸限制和一些其他条件。利用垂直投影法对复杂环境下的汽车图像中的字符分割有较好的效果。 （3）牌照字符识别 : 字符识别方法目前主要有基于模板匹配算法和基于人工神经网络算法。基于模板匹配算法首先将分割后的字符二值化,并将其尺寸大小缩放为字符数据库中模板...
