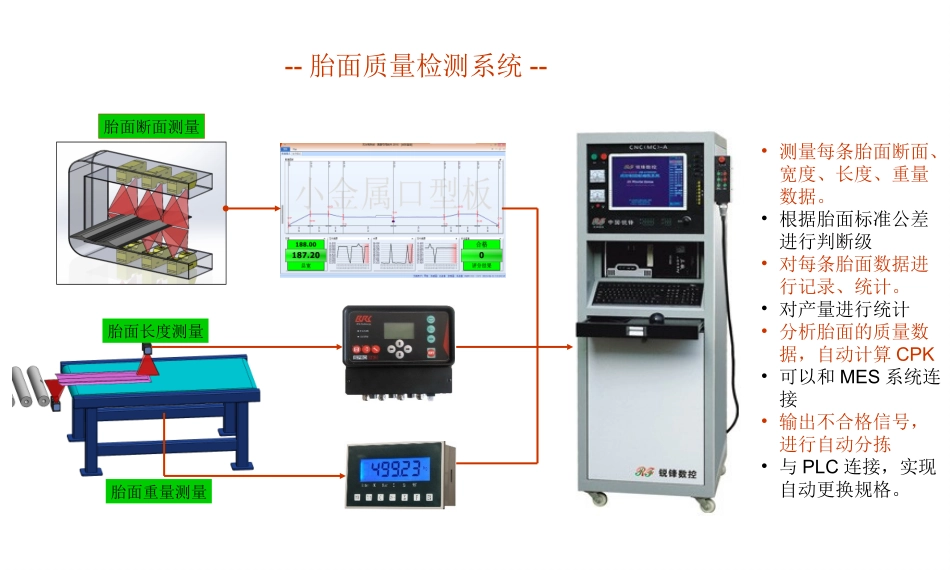

COMPANYNAME贝尔利科技在线断面产品介绍Productintroduction适用胎面\胎侧\内衬层测量胎面断面测量胎面长度测量胎面重量测量•测量每条胎面断面、宽度、长度、重量数据。•根据胎面标准公差进行判断级•对每条胎面数据进行记录、统计。•对产量进行统计•分析胎面的质量数据，自动计算CPK•可以和MES系统连接•输出不合格信号，进行自动分拣•与PLC连接，实现自动更换规格。--胎面质量检测系统--一、胎面断面测量线激光传感器测量方式：点激光传感器测量方式：基恩士LJ-V线激光传感器基恩士LK-H点激光传感器线激光测量方式特点1、同时测量胎面断面尺寸2、测量时传感器无需移动3、测量精度低（0.1-0.2mm）4、使用多传感器，设备费用高5、无传动单元，无机械故障6、测量速度高（1秒测100次）适应于高速动态测量胎面线激光传感器测量装置线激光传感器方式参数•宽度测量精度：0.3mm•厚度测量精度：0.1mm•测量速度：100/秒•测量宽度：500mm(6个传感器）•X轴测量间隔：0.1mm线激光传感器在线测量胎面线在线测量点激光测量方式特点1、移动传感器测量胎面X轴上的各点厚度绘制出断面2、测量精度高（0.01-005）3、使用2个传感器，费用低4、需传动单元5、测量速度较低（1秒1次）点激光传感器方式参数贝尔利点激光测量装置特点（高速扫描）特点:扫描架移动传感器速度是每秒600毫米，如左图所示，扫描仪从胎面左端移动右端（200mm)，胎面向前移动103mm.世界同行扫描速度是在100-200毫米。离线断面测量装置•使用基恩士LK-H高速高精度传感器•使用THKKR系列直线单元•使用三菱PLC及伺服电机•使用固态银盘保存数据•使用联想或西门子工控机在线点激光方式断面测量装置•使用基恩士LK-H高速高精度传感器•使用THKKR系列直线单元•使用三菱PLC及伺服电机•使用固态银盘保存数据•使用西门子工控机测量制品种类•胎面胎侧断面帘布厚度及宽度胶片及内衬层厚度离线断面测量装置（点激光方式）在线断面测量装置（点激光方式）二、胎面测长及测重量尾部测量传感器头部测量传感器数据记录管理系统PLC控制器大显示胎面称胎面测量长度测长称重系统•直接测量胎面的长度，无需配方及厚度，测量精度2mm•与胎面线PLC通讯（Profibus-DP、CCLINK、AB以太网、西门子以太网等）•根据配方长度及公差进行报警•对每条胎面长度及重量进行记录、统计•直接在胎面单条称上测量长度•使用LED大显示显示胎面长度•配套打标装置对胎面（合格\不合格）进行标示•与胎面自动接取装置连接对胎面进行自动分拣胎面测长定长功能•直接测量胎面的长度，无需配方及厚度，测量精度2mm•与胎面线PLC通讯（Profibus-DP、CCLINK、AB以太网、西门子以太网等）•根据配方长度直接控制定长伺服电机，控制精度：2mm•使用LED大显示显示胎面长度胎面断面测量装置主要业绩•杭州中策12套宏宇轮胎1套•三角轮胎7套川橡橡胶2套•金宇轮胎2套和平轮胎1套•赛轮轮胎3套丰源轮胎1套•八一轮胎3套延长轮胎1套•恒丰轮胎2套大地轮胎1套
