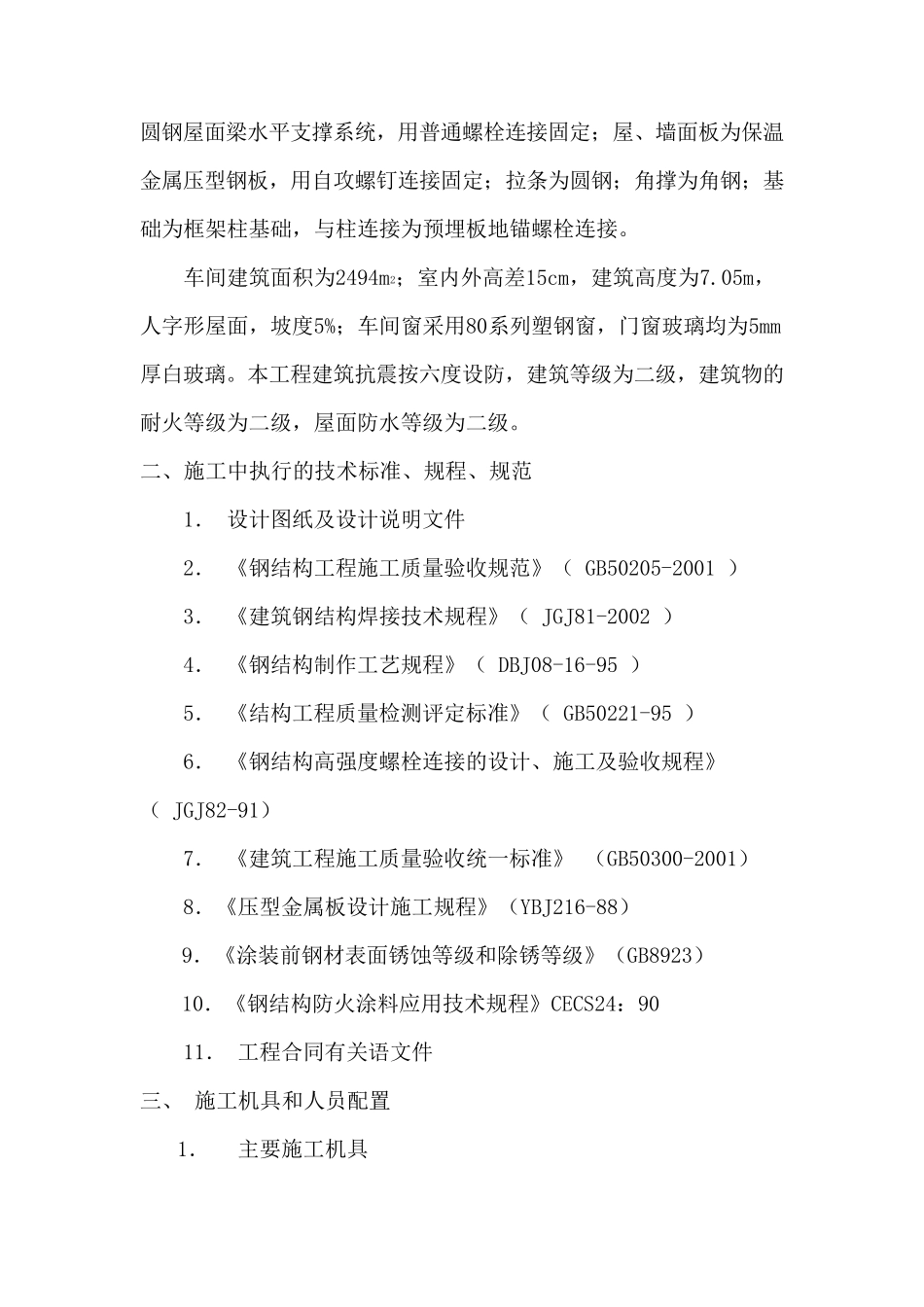

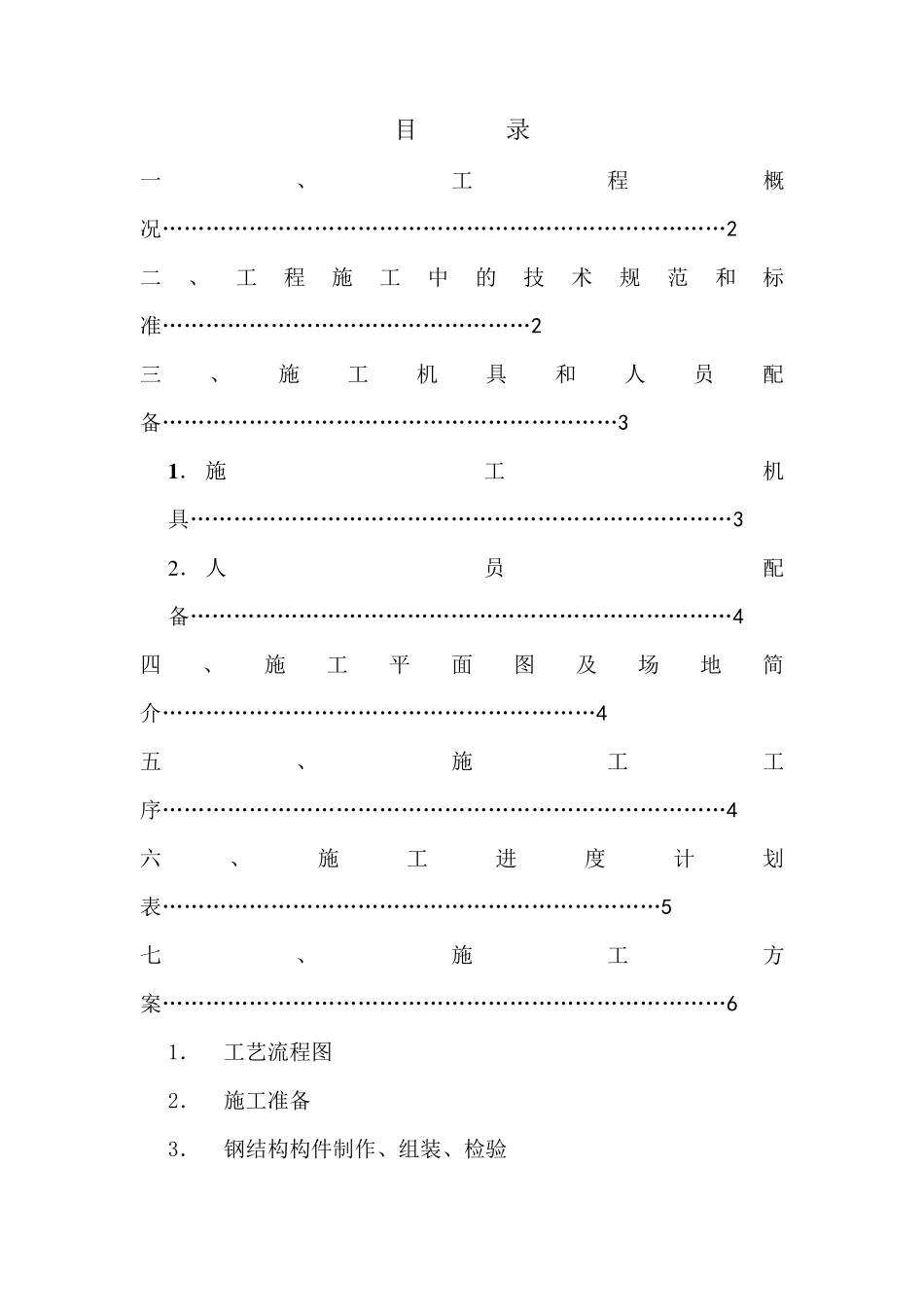

目 录 一、工程概况……………………………………………………………………2 二、工程施工中的技术规范和标准……………………………………………2 三、施工机具和人员配备………………………………………………………3 1 ． 施工机具…………………………………………………………………3 2 ． 人员配备…………………………………………………………………4 四、施工平面图及场地简介……………………………………………………4 五、施工工序……………………………………………………………………4 六、 施工 进度计划表……………………………………………………………5 七、施工方案……………………………………………………………………6 1． 工艺流程图 2． 施工准备 3． 钢结构构件制作、组装、检验 4． 钢结构焊接、检验 5． 钢结构安装、检验 6． 螺栓连接、检验 7． 钢结构防腐涂料涂装、检验 8． 钢结构防火涂料涂装、检验 9. 压型金属板安装、检验 八、钢结构质量施工管理………………………………………………………44 九、钢结构安全施工管理………………………………………………………47 十、钢结构环境保护文明施工管理……………………………………………55 一、工程概况 1． 工程名称： 株洲南车时代电动汽车有限责任公司调检车间钢结构工程 2． 工程简介： 本工程为单层钢排架结构金属压型钢板车间，主体承重结构设计合理使用年限为50年，钢柱、主梁均采用H型Q345B钢；楼层采用工字钢和槽钢，高强度螺栓采用摩擦型高强度螺栓，普通螺栓采用Q235-A钢制作；屋盖为彩色压型钢板+保温层；檩条为薄壁型钢檩条，Q235B圆钢屋面梁水平支撑系统，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。 车间建筑面积为2494m2；室内外高差15cm，建筑高度为7.05m，人字形屋面，坡度5%；车间窗采用80系列塑钢窗，门窗玻璃均为5mm厚白玻璃。本工程建筑抗震按六度设防，建筑等级为二级，建筑物的耐火等级为二级，屋面防水等级为二级。 二、施工中执行的技术标准、规程、规范 1． 设计图纸及设计说明文件 2． 《钢结构工程施工质量验收规范》（ GB50205-2001 ） 3． 《建筑钢结构焊接技术规程》（ JGJ81-2002 ） 4． 《钢结构制作工艺规程》（ DBJ08-16-95 ） 5． 《结构工程质...
