轧制、钢材、热处理VIP免费

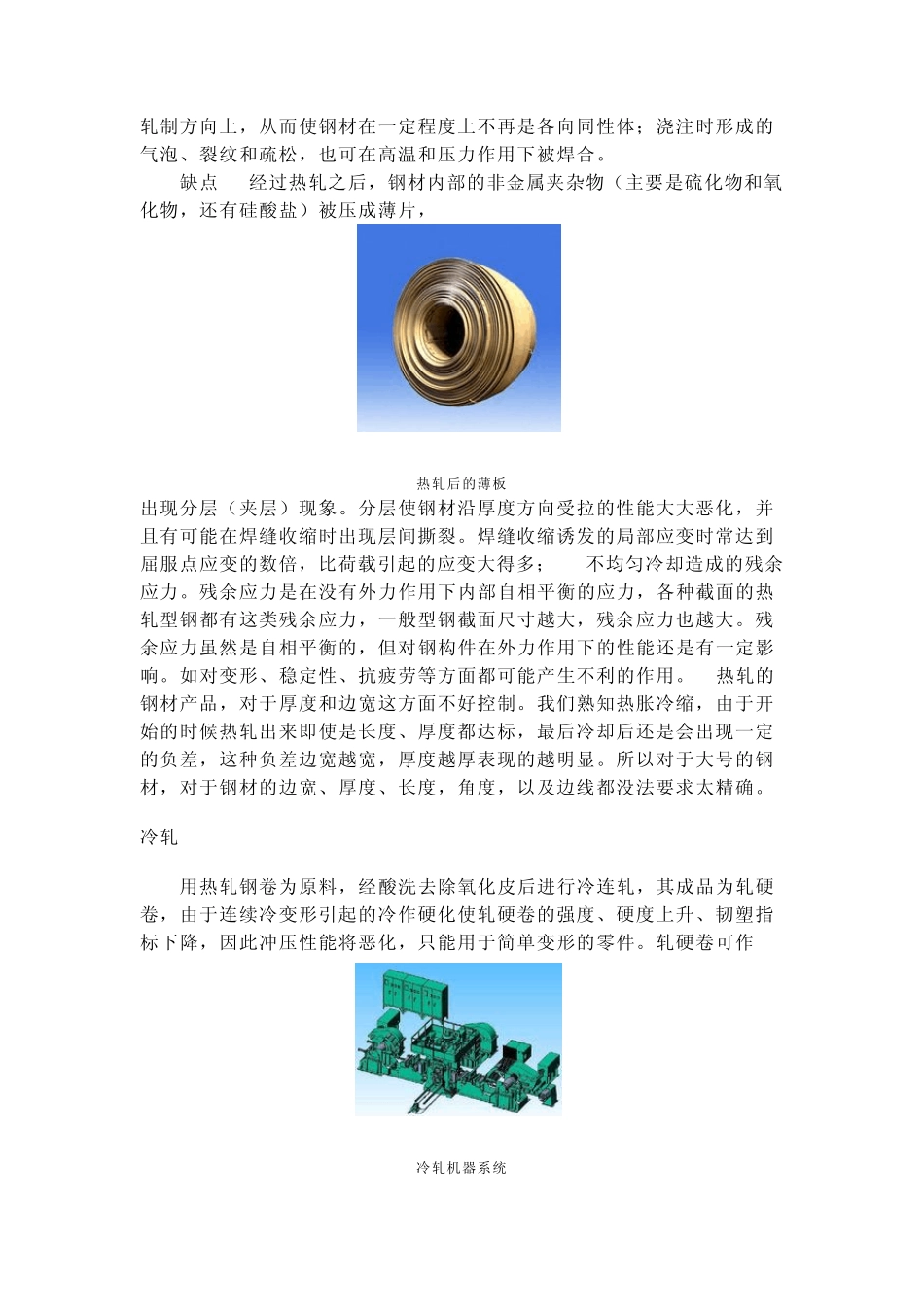

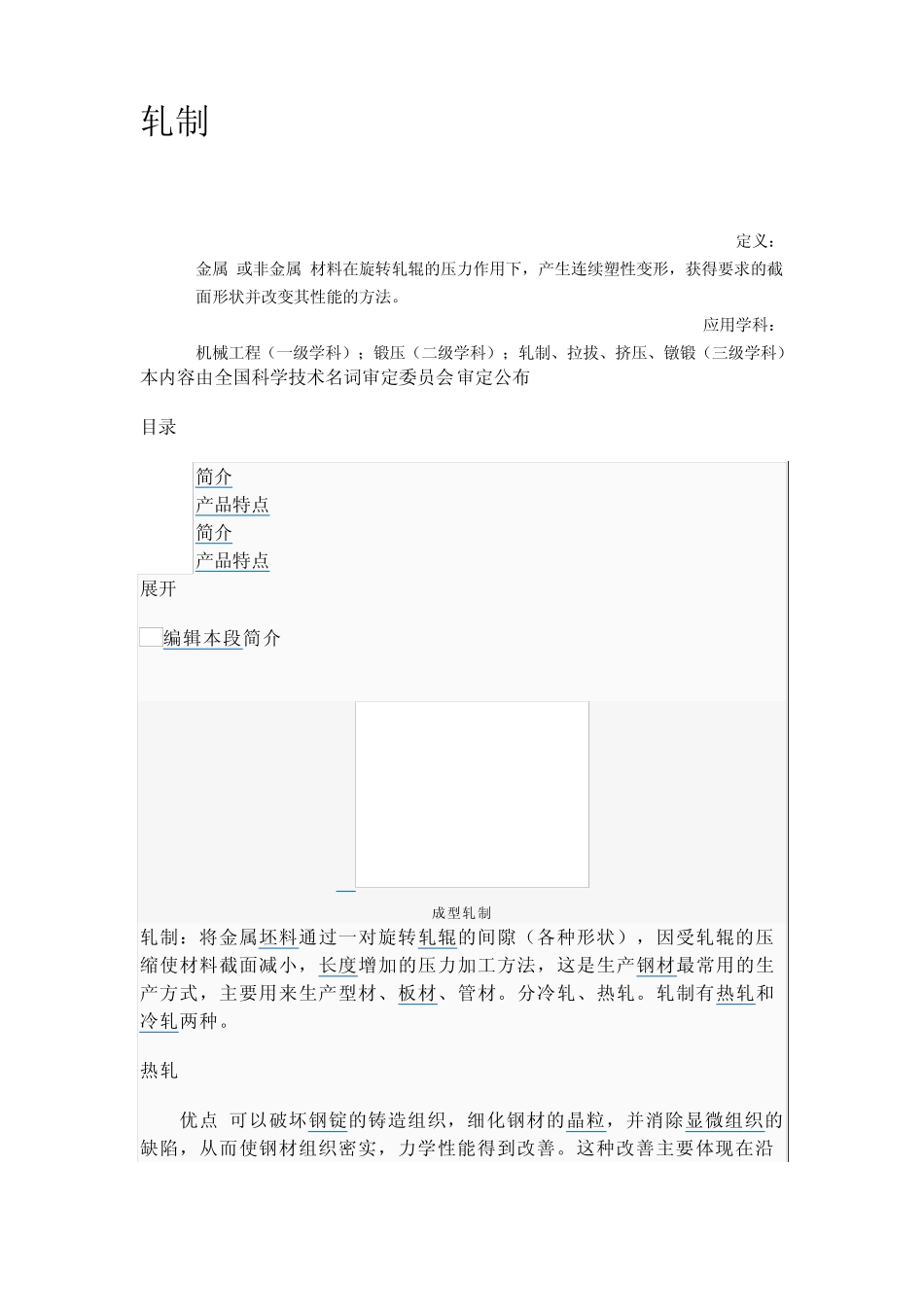

轧制 rolling 定义： 金属(或非金属)材料在旋转轧辊的压力作用下，产生连续塑性变形，获得要求的截面形状并改变其性能的方法。 应用学科： 机械工程（一级学科）；锻压（二级学科）；轧制、拉拔、挤压、镦锻（三级学科） 本内容由全国科学技术名词审定委员会审定公布 目录 简介 产品特点 简介 产品特点 展开 编辑本段简介 成型轧制 轧制：将金属坯料通过一对旋转轧辊的间隙（各种形状），因受轧辊的压缩使材料截面减小，长度增加的压力加工方法，这是生产钢材最常用的生产方式，主要用来生产型材、板材、管材。分冷轧、热轧。轧制有热轧和冷轧两种。 热轧 优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。 缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片， 热轧后的薄板 出现分层（夹层）现象。分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。3.热轧的钢材产品，对于厚度和边宽这方面不好控制。我们熟知热胀冷缩，由于开始的时候热轧出来即使是长度、厚度都达标，最后冷却后还是会出现一定的负差，这种负差边宽越宽，厚度越厚表现的越明显。所以对于大号的钢材，对于钢材的边宽、厚度、长度，角度，以及边线都没法要求太精确。 冷轧 用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。轧硬卷可作 冷轧机器系统 为热镀锌厂的原料，因为热镀锌机组均设置有退 火线。轧硬卷重一般在20-40吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。内径为610mm。 编辑本段产品特点 因为没有经过退火处理，其硬度很高（HRB大于 90），机械加...
