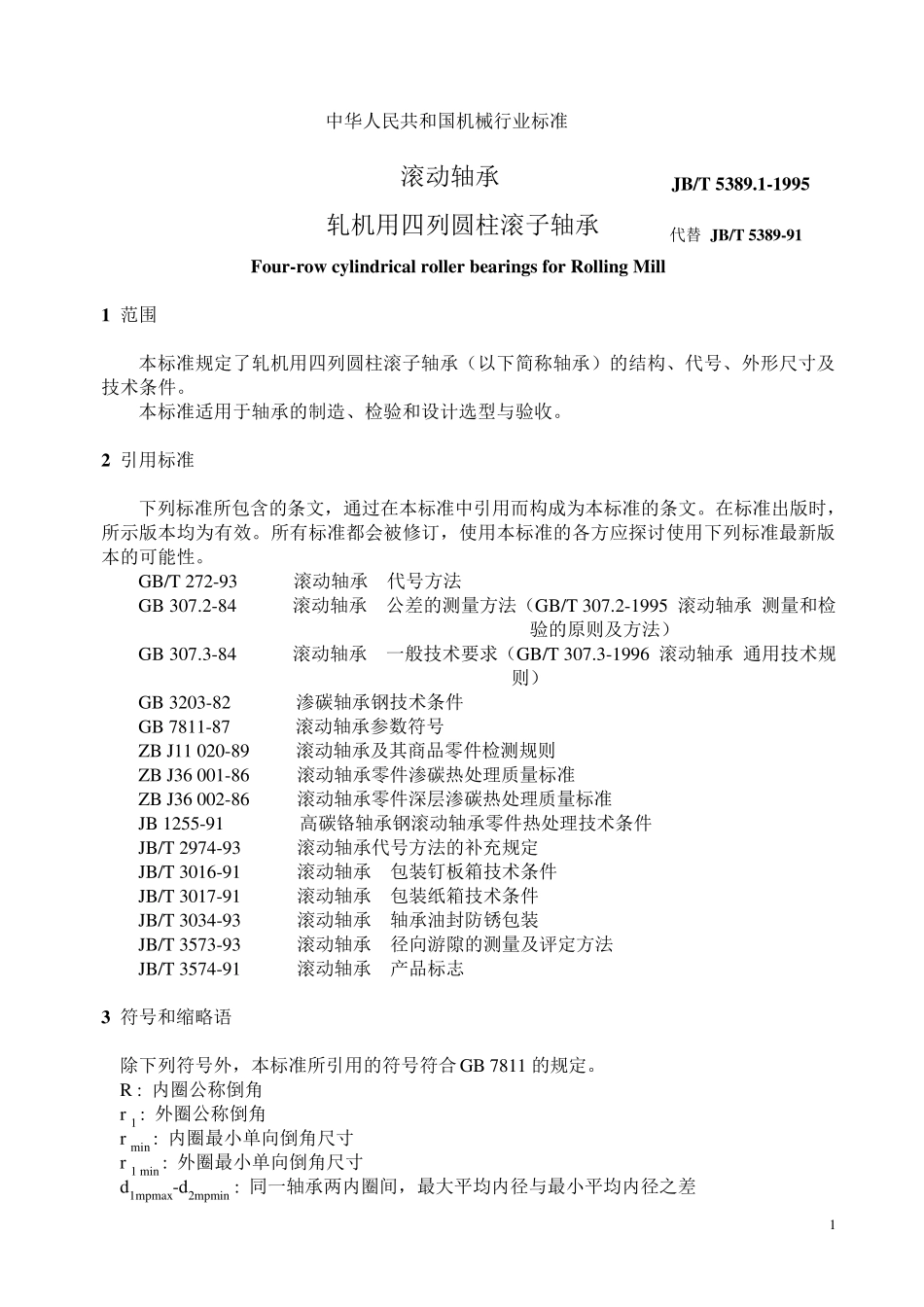

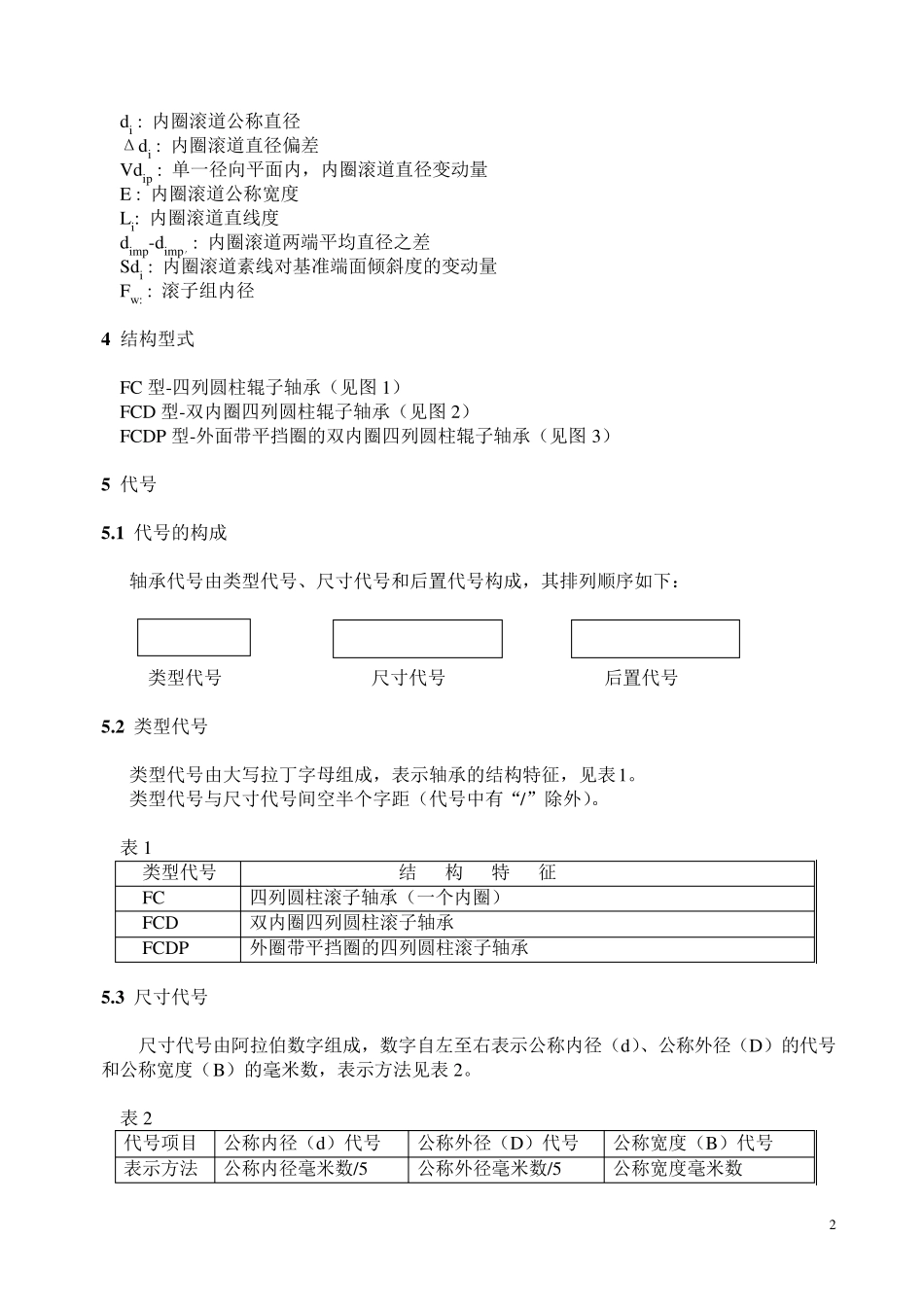

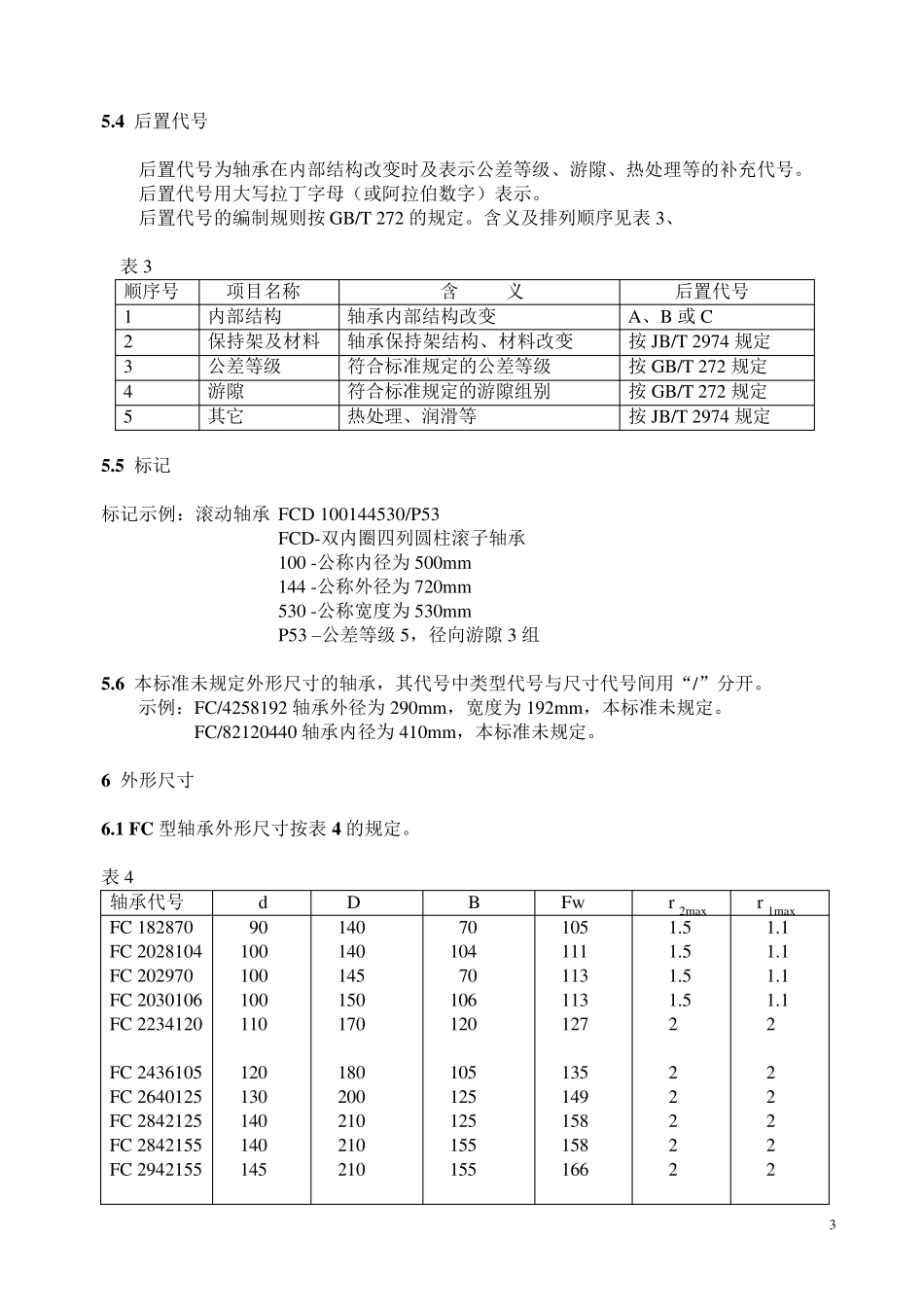

1 中华人民共和国机械行业标准 滚动轴承 JB/T 5389.1-1995 轧机用四列圆柱滚子轴承 代替 JB/T 5389-91 Four-row cylindrical roller bearings for Rolling Mill 1 范围 本标准规定了轧机用四列圆柱滚子轴承（以下简称轴承）的结构、代号、外形尺寸及技术条件。 本标准适用于轴承的制造、检验和设计选型与验收。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 272-93 滚动轴承 代号方法 GB 307.2-84 滚动轴承 公差的测量方法（GB/T 307.2-1995 滚动轴承 测量和检验的原则及方法） GB 307.3-84 滚动轴承 一般技术要求（GB/T 307.3-1996 滚动轴承 通用技术规则） GB 3203-82 渗碳轴承钢技术条件 GB 7811-87 滚动轴承参数符号 ZB J11 020-89 滚动轴承及其商品零件检测规则 ZB J36 001-86 滚动轴承零件渗碳热处理质量标准 ZB J36 002-86 滚动轴承零件深层渗碳热处理质量标准 JB 1255-91 高碳铬轴承钢滚动轴承零件热处理技术条件 JB/T 2974-93 滚动轴承代号方法的补充规定 JB/T 3016-91 滚动轴承 包装钉板箱技术条件 JB/T 3017-91 滚动轴承 包装纸箱技术条件 JB/T 3034-93 滚动轴承 轴承油封防锈包装 JB/T 3573-93 滚动轴承 径向游隙的测量及评定方法 JB/T 3574-91 滚动轴承 产品标志 3 符号和缩略语 除下列符号外，本标准所引用的符号符合 GB 7811 的规定。 R : 内圈公称倒角 r 1 : 外圈公称倒角 r min : 内圈最小单向倒角尺寸 r 1 min : 外圈最小单向倒角尺寸 d1mpmax-d2mpmin : 同一轴承两内圈间，最大平均内径与最小平均内径之差 2 di : 内圈滚道公称直径 Δdi : 内圈滚道直径偏差 Vdip : 单一径向平面内，内圈滚道直径变动量 E : 内圈滚道公称宽度 Li: 内圈滚道直线度 dimp-dimp′: 内圈滚道两端平均直径之差 Sdi : 内圈滚道素线对基准端面倾斜度的变动量 Fw : : 滚子组内径 4 结构型式 FC 型-四列圆柱辊子轴承（见图 1） FCD 型-双内圈四列圆柱辊子轴承（见图 2） FCDP 型-外面带平挡圈的双内圈四列圆柱辊子轴承（见图 3） 5 代号 5 .1 代号的构成 轴承代号由类型代号、尺寸代号和后置代号构成，其排列顺序如下： 类型代号 尺寸代号 ...
