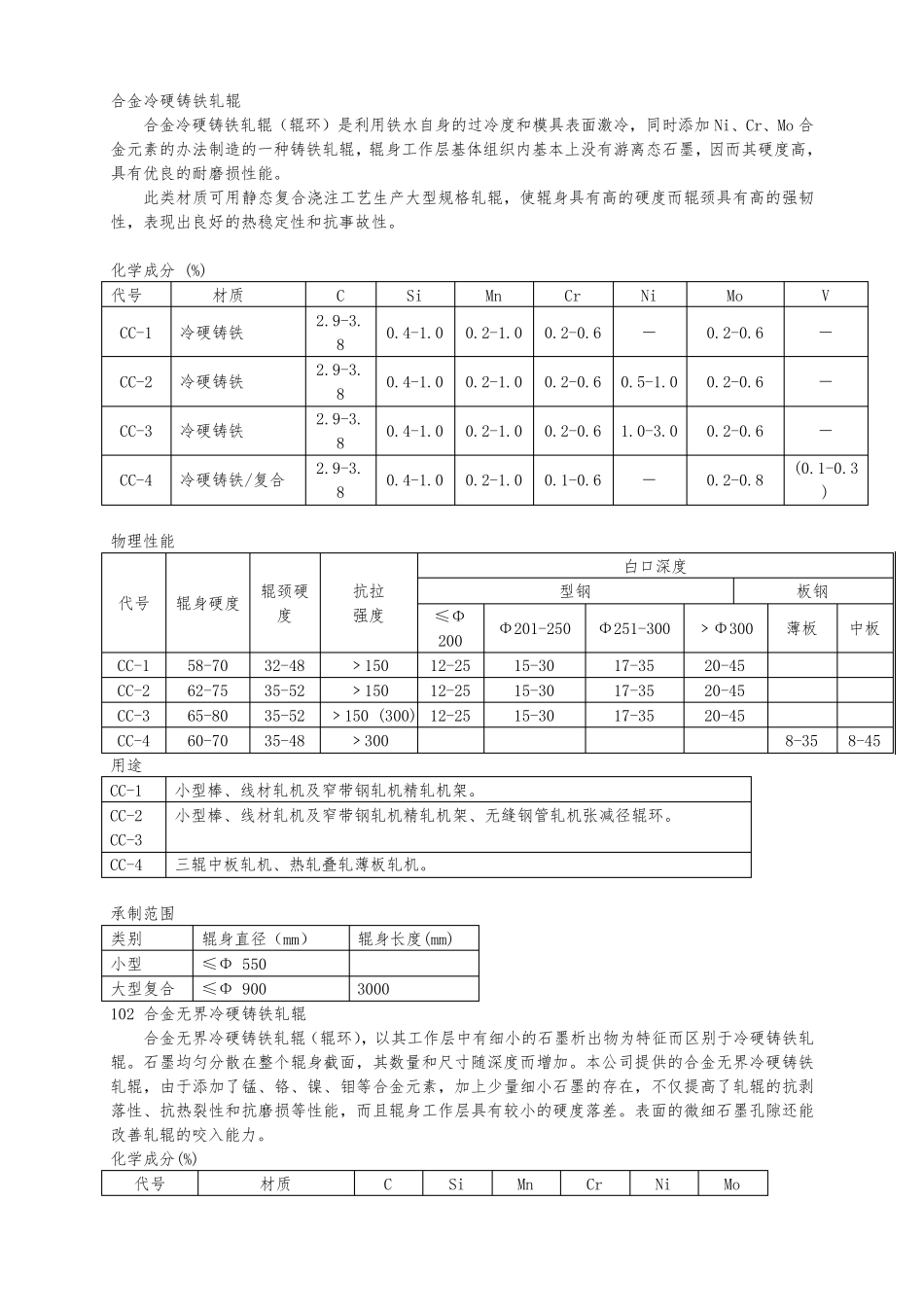

合金冷硬铸铁轧辊 合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo 合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。 此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。 化学成分 (%) 代号 材质 C Si Mn Cr Ni Mo V CC-1 冷硬铸铁 2.9-3.8 0.4-1.0 0.2-1.0 0.2-0.6 － 0.2-0.6 － CC-2 冷硬铸铁 2.9-3.8 0.4-1.0 0.2-1.0 0.2-0.6 0.5-1.0 0.2-0.6 － CC-3 冷硬铸铁 2.9-3.8 0.4-1.0 0.2-1.0 0.2-0.6 1.0-3.0 0.2-0.6 － CC-4 冷硬铸铁/复合 2.9-3.8 0.4-1.0 0.2-1.0 0.1-0.6 － 0.2-0.8 (0.1-0.3) 物理性能 代号 辊身硬度 辊颈硬度 抗拉 强度 白口深度 型钢 板钢 ≤Φ200 Φ201-250 Φ251-300 ﹥Φ300 薄板 中板 CC-1 58-70 32-48 ﹥150 12-25 15-30 17-35 20-45 CC-2 62-75 35-52 ﹥150 12-25 15-30 17-35 20-45 CC-3 65-80 35-52 ﹥150 (300) 12-25 15-30 17-35 20-45 CC-4 60-70 35-48 ﹥300 8-35 8-45 用途 CC-1 小型棒、线材轧机及窄带钢轧机精轧机架。 CC-2 CC-3 小型棒、线材轧机及窄带钢轧机精轧机架、无缝钢管轧机张减径辊环。 CC-4 三辊中板轧机、热轧叠轧薄板轧机。 承制范围 类别 辊身直径（mm） 辊身长度(mm) 小型 ≤Φ 550 大型复合 ≤Φ 900 3000 102 合金无界冷硬铸铁轧辊 合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。石墨均匀分散在整个辊身截面，其数量和尺 寸 随 深度而增 加。本公 司 提 供 的合金无界冷硬铸铁轧辊，由 于添加了 锰 、铬 、镍 、钼 等 合金元素，加上少 量细小石墨的存 在，不 仅 提 高了 轧辊的抗剥落 性、抗热裂 性和抗磨损等 性能，而且 辊身工作层具有较 小的硬度落 差 。表面的微 细石墨孔 隙 还 能改 善 轧辊的咬 入 能力 。 化学成分(%) 代号 材质 C Si Mn Cr Ni Mo IC-1 CrMo 无界 2.9-3.7 0.6-1.2 0.4-1.2 0.6-1.2 － 0.2-0.6 IC-2 NiCrMo 无界 2.9-3.7 0.6-1.2 0.4-1.2 0.7-1.2 0.5-1.5 0.2-0.6 IC-3 NiCrMo 无界 3.0-3.7 0.6-1.2 0.4-1.2 0.7-1.2 1.5-3.0 0....
