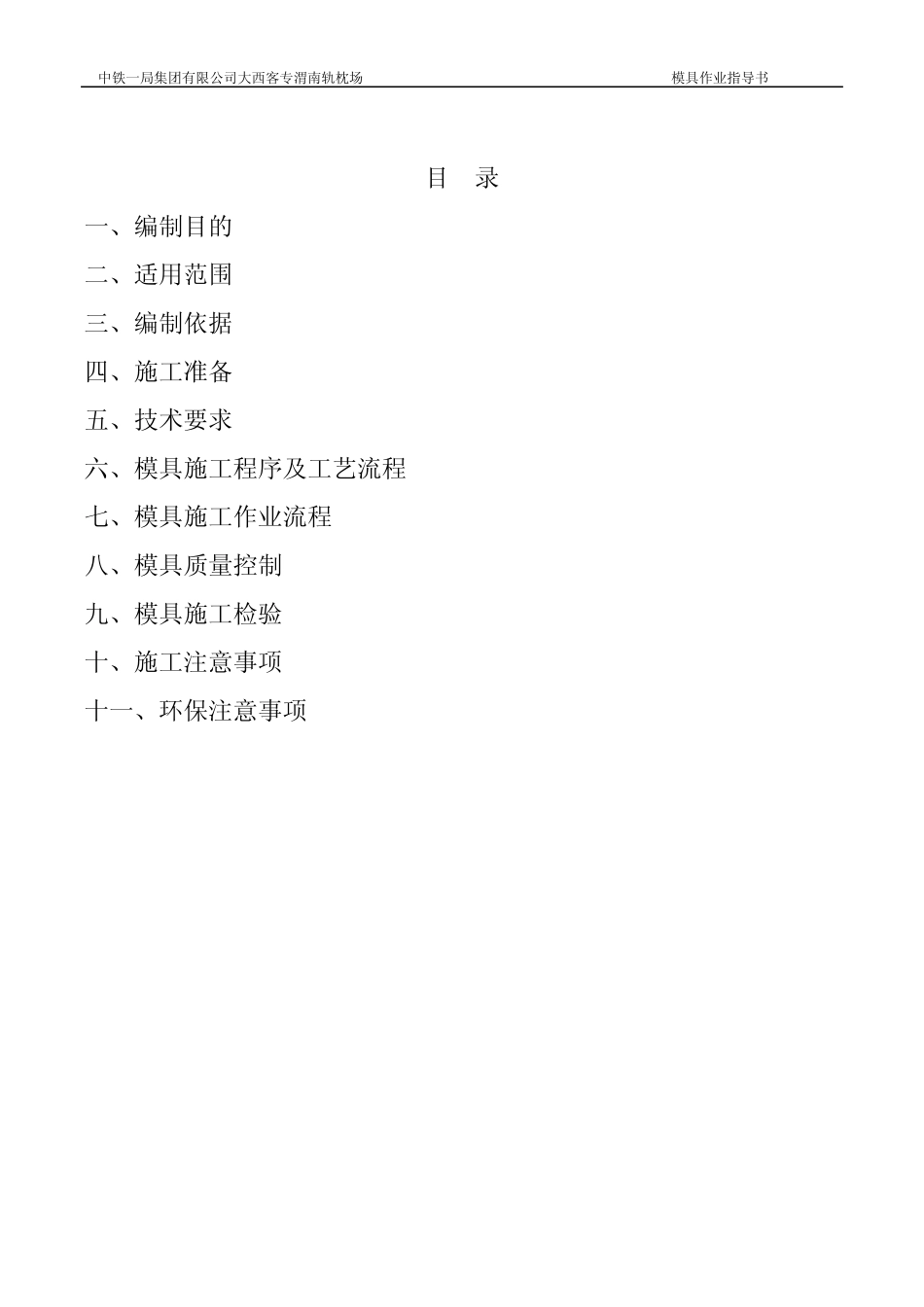

中铁一局集团有限公司大西客专渭南轨枕场 模具作业指导书 目 录 一、编制目的 ............................................... 1 二、适用范围 ............................................... 1 三、编制依据 ............................................... 1 四、施工准备 ............................................... 1 五、技术要求 ............................................... 2 六、模具施工程序及工艺流程 ................................. 3 七、模具施工作业流程 ....................................... 4 八、模具质量控制 ........................................... 8 九、模具施工检验 ........................................... 9 十、施工注意事项 .......................................... 10 十一、环保注意事项 ........................................ 11 中铁一局集团有限公司大西客专渭南轨枕场 模具作业指导书 1 CRTSⅠ型双块式无砟轨道双块式轨枕 模具作业指导书 一、编制目的 明确 CRTSⅠ型双块式无砟轨道双块式轨枕模具的清洗，检修以及脱模施工等作业的操作要点和质量标准、规范和指导模具施工。 二、适用范围 本作业指导书适用于中铁一局集团有限公司大西客专渭南轨枕场SK-2型双块式轨枕模具的清洗、打磨，检修以及脱模施工等作业。 三、编制依据 1.《新建时速 300-350公里客运专线铁路设计暂行规定》 (铁建设[2007]47号) 2.《客运专线无砟轨道铁路设计指南》(铁建设函[2005]754号) 3. 《客运专线铁路双块式无砟轨道双块式混凝土轨枕暂行技术条件》 科技基［2008］74号 4.《CRTSⅠ型双块式无砟轨道双块式轨枕结构设计》 通线[2011]2351-Ⅰ 5. 相关规范和标准 四、施工准备 1.SK-2双块式轨枕模具按照设计图纸的要求及外形尺寸偏差，由廊坊现代工中铁一局集团有限公司大西客专渭南轨枕场 模具作业指导书 2 程和河北新大地两个模具厂家进行加工制作。共生产75套模具。 模具采用2×4联的组合方式。长度方向 4列，并排 2 排。每套模具8根轨枕，共75套，模具加工整高为 360mm，外宽度为 880mm（制作取负公差），模具整长为 10600mm。制作完成后分批进场验收并统一编号标识。模具进场后质检人员对照验收规范逐套逐项进行检查验收，验收合格后方可投入生产。 2.作业前检查核实生产所需的辊道线，翻模机，摆渡车、脱模...
